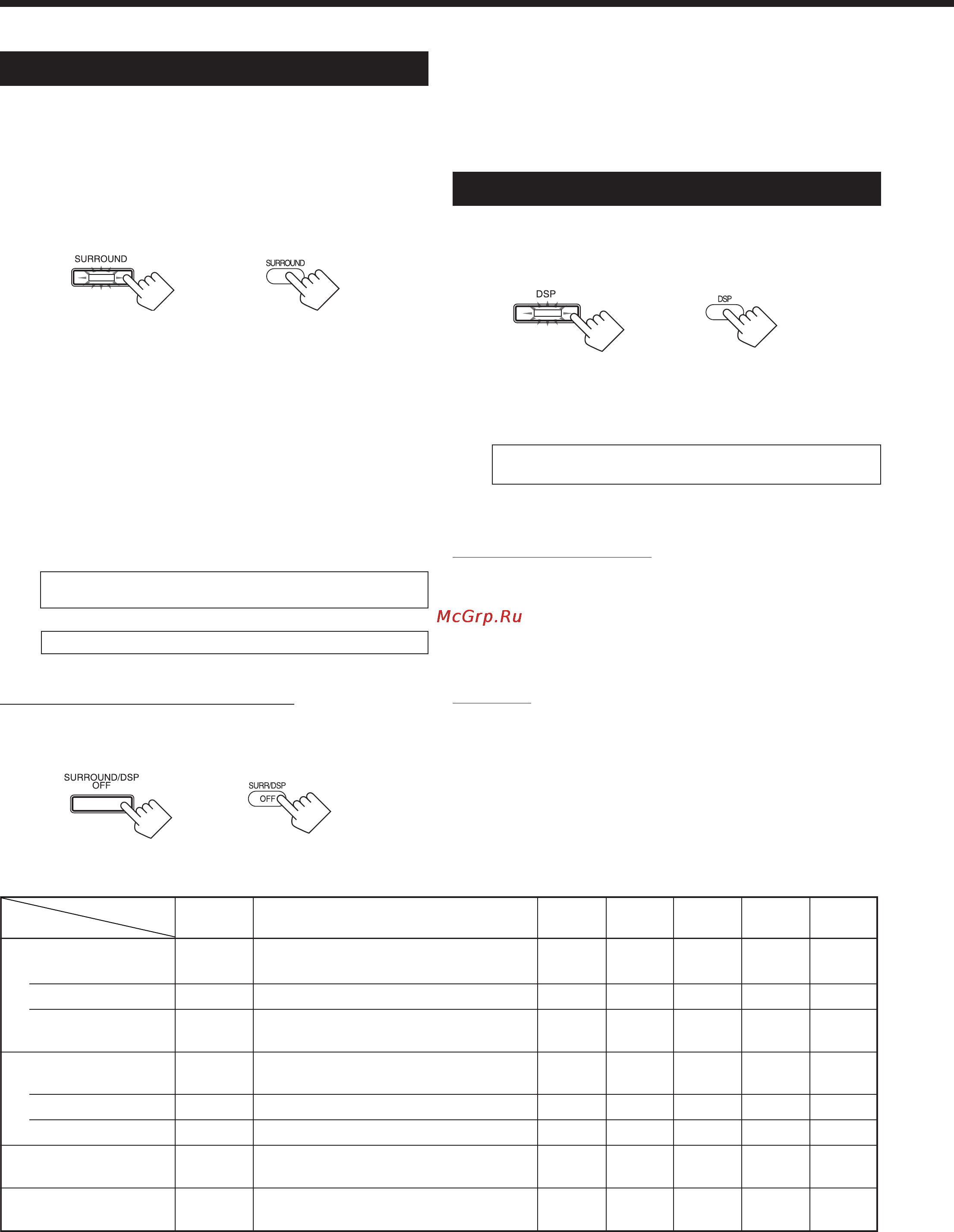

JVC RX-8022RSL [42/64] Активация режимов объемного звучания
![JVC RX-8022RSL [42/64] Активация режимов объемного звучания](/views2/1053309/page42/bg2a.png)
39
Активация режимов объемного звучания
Доступность режимов объемного звучания зависит от того, сколько
динамиков подключено к данному аппарату.
Проверьте правильность установки информации о динамиках (см. стр. 22).
1. Установите аналоговый или цифровой входной режим для источника,
который будет использоваться, и начните воспроизведение.
При воспроизведении многоканального цифрового материала выберите
цифровой входной режим (см. стр. 19).
2. Для включения режима объемного звучания нажмите SURROUND.
• Индикатор SURROUND на передней панели загорится.
• Если режим объемного звучания отменяется при воспроизведении
многоканального цифрового материала, все каналы сигналов смешива-
ются и выводятся через фронтальные динамики (и сабвуфер, в случае
если он подключен и установлен на значение YES).
Кроме того, можно также настроить параметры цифрового эквалай-
зера, выходные уровни динамиков и некоторые другие параметры
звучания. См. раздел “Настройка звучания” на стр. 41 - 45.
Активация режимов объемного звучания
1. Выберите и воспроизведите любой звуковой источник.
2. Для включения режима DSP нажмите DSP.
Включится последний выбранный режим DSP.
• Индикатор DSP на передней панели загорится.
На передней панели
На пульте дистанционного
управления
• При воспроизведении многоканального цифрового материала,
соответствующий режим объемного звучания будет выбираться в
соответствии с выполненными настройками. Более подробную
информацию смотрите в разделе “2 Выбор числа каналов для
воспроизведения многоканального цифрового материала” на стр. 23.
При выборе для параметра EX/ES значения AUTO (первоначально
установленное значение), включаются режимы объемного звучания,
приведеные на стр. 38.
• При воспроизведении любого другого материала – аналогового, Linear
PCM, 2-канального Dolby Digital – будет включаться последний
выбранный режим объемного звучания. При каждом нажатии этой
кнопки изменение режима объемного звучания происходит следующим
образом:
• Более 3 динамиков*
PL II MOVIE = PL II MUSIC = PRO LOGIC = NEO:6CINMA =
NEO:6MUSIC = (назад на начало)
• 2 динамика*
PL II MOVIE “ PL II MUSIC
* См. также схему расположения динамиков на стр. 38.
Для отмены режима объемного звучания
Нажмите кнопку SURROUND ON/OFF на передней панели или кнопку
SURR/DSP OFF на пульте дистанционного управления, так чтобы на дисплее
появилась индикация SURR OFF. Режимы объемного звучания и DSP будут
отключены. Индикатор SURROUND на передней панели погаснет.
На передней панели
На пульте дистанционного
управления
На передней панели
На пульте дистанционного
управления
• При каждом нажатии этой кнопки изменение режима DSP
происходит следующим образом:
THEATER 1 = THEATER 2 = HALL 1 = HALL 2 = LIVE CLUB =
DANCE CLUB = PAVILION = ALL STEREO* = (назад на начало)
* Если боковые динамики установлены на значение LARGE или
SMALL (см. стр. 22), можно выбрать режим ALL STEREO.
Для отмены режима DSP
Нажмите кнопку SURROUND ON/OFF на передней панели или кнопку
SURR/DSP OFF на пульте дистанционного управления, так чтобы на
дисплее появилась индикация SURR OFF. Режимы объемного звучания и
DSP будут отключены. Индикатор DSP на передней панели погаснет.
Кроме того, можно также настроить параметры цифрового эквалай-
зера, выходные уровни динамиков и некоторые другие параметры
звучания. См. раздел “Настройка звучания” на стр. 41 - 45.
Примечание:
Если при использовании аналогового входного режима включена
функция Analog Direct (см. стр. 19 и 3), то текущий выбранный режим
объемного звучания и DSP временно отменяется.
Режим
Объемное зву-
чание выклю-
чено (стерео)
Доступный режим объемного звучания
JVC Theater Все каналы
стерео
Наушники
3D
Сигналы
Режимы
DAP
Surround
headphon
e
Dolby Digital
EX (6.1-канальный)
‡
Dolby D EX ‡
(5.1-канальный)
‡
Dolby D, Dolby D EX
*
‡
(2-канальный)
‡
PL II MOVIE, PL II MUSIC, PRO LOGIC,
‡ ‡ ‡ ‡ ‡
NEO:6CINMA, NEO:6MUSIC
DTS Digital Surround
ES Discrete (6.1-канальный)
‡
(DTS-) ES DSCRETE, DTS ‡ ‡ ‡ ‡ ‡
ES Matrix (6.1-канальный)
‡
(DTS-) ES MATRIX, DTS ‡ ‡ ‡ ‡ ‡
(5.1-канальный)
‡
DTS, DTS NEO:6
*
‡ ‡ ‡ ‡ ‡
Linear PCM
‡
PL II MOVIE, PL II MUSIC, PRO LOGIC,
‡ ‡ ‡ ‡ ‡
NEO:6CINMA, NEO:6MUSIC
Аналоговый
‡
PL II MOVIE, PL II MUSIC, PRO LOGIC,
‡ ‡ ‡ ‡ ‡
NEO:6CINMA, NEO:6MUSIC
‡ ‡ ‡ ‡
‡ ‡ ‡ ‡
* Чтобы выбрать эти режимы следует установить параметр EX/ES на значение ON, тогда, когда тыловые боковые динамики установлены на значение
LARGE или SMALL (см. стр. 22 и 23).
