Перед установкой
Общие меры предосторожности
• Подключение должно выполняться сухими руками.
• Выключите питание всех компонентов.
• Перед подключением следует внимательно ознакомить-
ся с инструкциями по эксплуатации подключаемых
компонентов.
Место установки
• Ресивер должен быть установлен на плоской ровной
поверхности и защищен от воздействия влаги.
• Температура окружающего воздуха должна быть в
диапазоне от -5° С до 35° С.
• Ресивер должен быть установлен в месте с хорошей
вентиляции. Плохая вентиляция может стать причиной
перегревания и повреждения ресивера.
Меры предосторожности, необходимые
соблюдать при эксплуатации ресивера
• Не вставляйте в аппарат никаких металлических
предметов.
• Не разбирайте аппарат, не отвинчивайте винты, не
снимайте крышку и не открывайте корпус.
• Не допускайте попадания на аппарат дождя или влаги.
Проверка дополнительных принадлеж-
ностей, входящих в комплект поставки
Проверьте, что в комплект поставки ресивера вошли
следующие дополнительные принадлежности.
Цифра в скобках обозначает количество предметов.
• Пульт дистанционного управления (1)
• Батареи (2)
• Контурная AM (MW/LW) антенна (1)
• FM антенна (1)
В случае отсутствия какой-либо принадлежности немед-
ленно сообщите об этом своему дилеру.
Подключение FM и АМ
(MW/LW) антенн
Подключение FM антенны
С чего начать
В разделе описано, как подключать аудио/видео компоненты и динамики к ресиверу и как подключать источник питания.

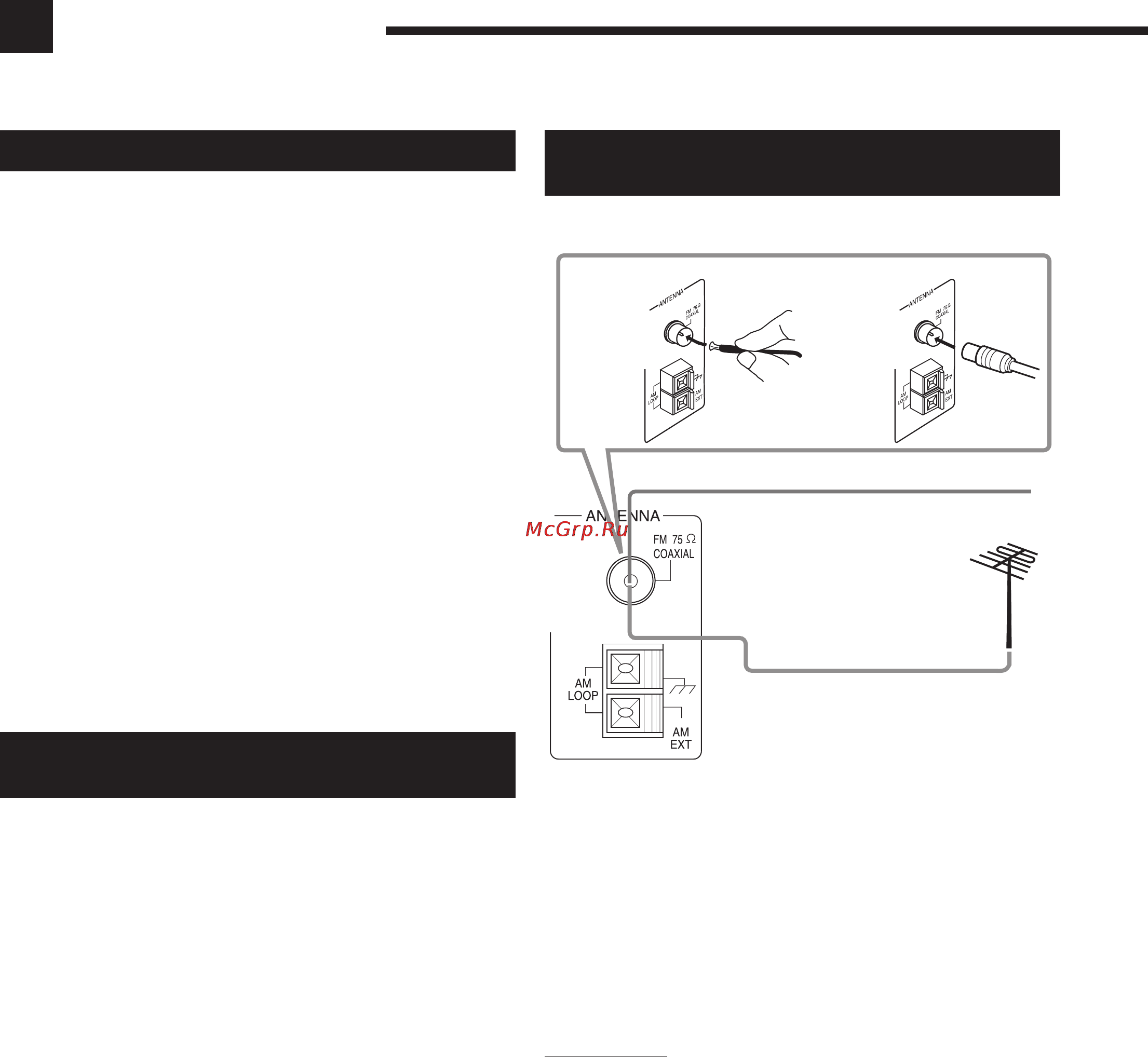

FM антенна (входит в комплект поставки)
Кабель наружной FM антенны
(не входит в комплект поставки)
А. Использование FM антенны, входящей в комплект
поставки
Входящую в комплект поставки FM антенну можно
подключить к разъему FM 75 Ом COAXIAL и использо-
вать в качестве временной меры по улучшению приема.
В. Использование стандартного соединителя (не входит в
комплект поставки)
В разъем FM 75 Ом COAXIAL должен быть вставлен
соединитель стандартного типа (IEC или DIN45325).
Примечание:
Если качество приема неудовлетворительное, рекомен-
дуется подключать наружную антенну. Перед тем, как
вставить коаксиальный кабель сопротивлением 75 Ом
(закругляющийся провод идет к наружной антенне),
отсоедините FM антенну, входящую в комплект поставки.
Выдвините FM антенну
горизонтально.
