JVC RX-8022RSL [25/64] Настройка динамиков
![JVC RX-8022RSL [25/64] Настройка динамиков](/views2/1053309/page25/bg19.png)
22
1

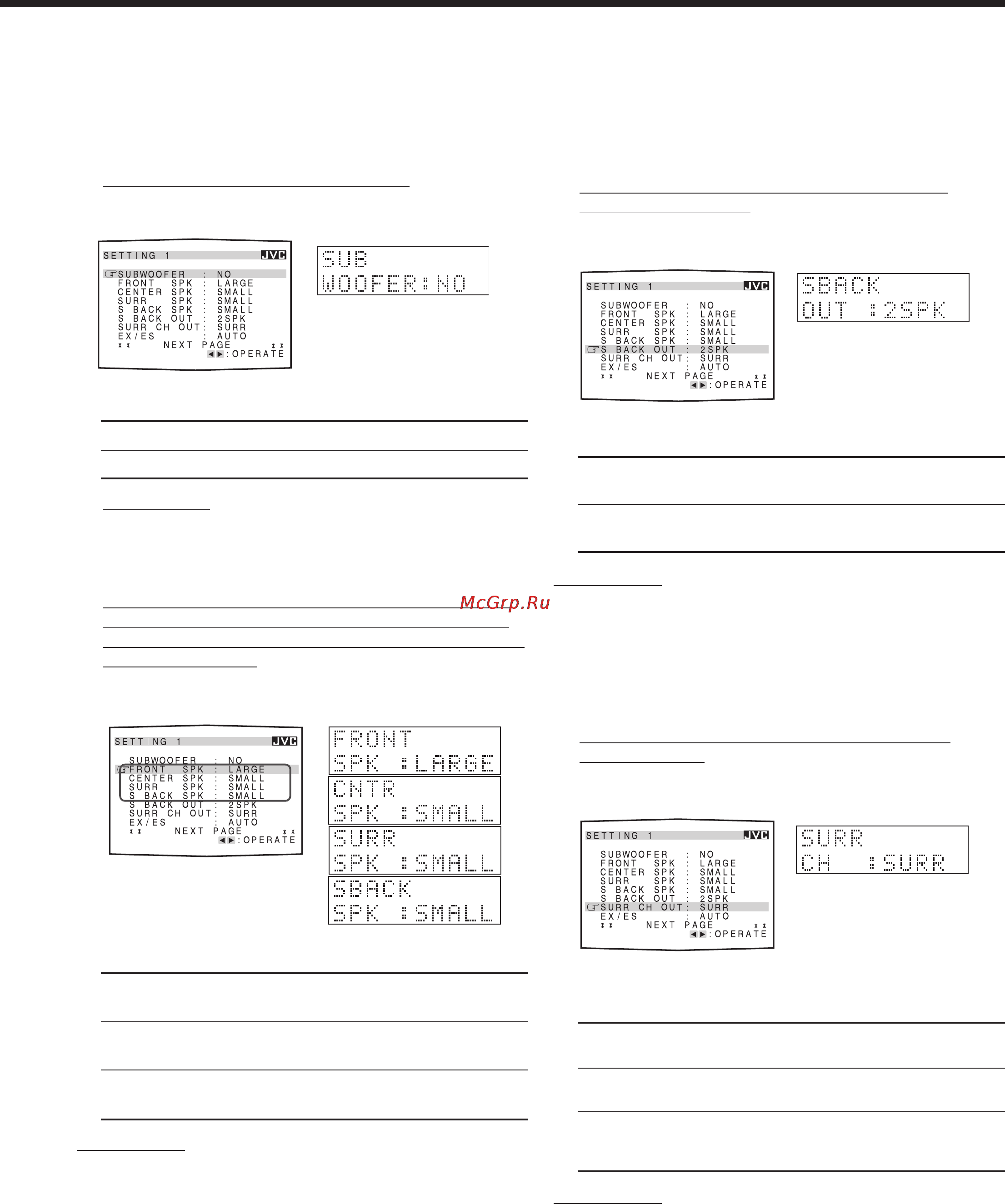

Настройка динамиков
Для достижения качественного звучания в режимах
объемного звучания и DSP, необходимо, после окончания
выполнения всех подключений, внести в память аппарата
информацию о динамиках.
!!
!!
! Настройки сабвуфера - SUBWOOFER
• Если для боковых динамиков было выбрано значение
“SMALL” , то установить значение “LARGE” для бокового
тылового динамика нельзя.
• Если для боковых динамиков было выбрано значение
“NONE” , то боковые тыловые динамики также устанавлива-
ются на это значение.
!!
!!
! Количество боковых тыловых динамиков—
S BACK (SBACK) OUT
[Индикация на экране]
[Индикация на
передней панели]
Выберите, подключен ли сабвуфер или нет.
YES : Выберите, если сабвуфер подключен.
NO : Выберите, если сабвуфер не используется.
Примечание:
Если для сабвуфера было выбрано значение NO,
кнопкой SUBWOOFER OUT ON/OFF на передней
панели воспользоваться нельзя.
!!
!!
! Размеры фронтальных динамиков, центрального
динамика, боковых и боковых тыловых динами-
ков—FRONT SPK, CENTER (CNTR) SPK, SURR SPK, S
BACK (SBACK) SPK
[Индикация на экране]
[Индикация на
передней панели]
Выберите размер для каждого динамика.
LARGE: Выберите, если размер динамика относи-
тельно большой.
SMALL: Выберите, если размер динамика относи-
тельно маленький.
NONE: Выберите, если динамик не подключен. (Для
фронтальных динамиков не выбирается).
Примечания:
• При выполнении настроек помните, что:
– Если размер встроенного в динамик конического громко-
говорителя больше 12 см, выбирайте значение “LARGE”, а
если меньше – значение “SMALL” .
• Если для сабвуфера было выбрано значение “NO”, то для
фронтальных динамиков можно выбрать только “LARGE” .
• Если для фронтальных динамиков было выбрано значение
“SMALL”, то установить значение “LARGE” для центрального,
боковых и тыловых динамиков нельзя.
[Индикация на экране]
[Индикация на
передней панели]
Выберите количество тыловых боковых динамиков.
2SPK : Выберите в случае использования двух
боковых тыловых динамиков.
1SPK : Выберите в случае использования одного
бокового тылового динамика.
Примечания:
• Если для боковых тыловых динамиков было выбрано
значение “NONE” (см. левую колонку), то данное
значение не доступно.
• Если был выбран один тыловой боковой динамик
(установлено значение “1SPK”), подключите этот
динамик к разъему PRE OUT SURR BACK L (левому).
!!
!!
! Выбор используемых боковых динамиков—
SURR CH (OUT)
[Индикация на экране]
[Индикация на
передней панели]
Выберите боковые динамики, которые будут вклю-
чаться при воспроизведении 5.1-канальных сигналов.
SURR : Выберите в случае использования только
левого и правого боковых динамиков.
SBACK : Выберите в случае использования только
боковых тыловых динамиков.
SURR+SBK : Выберите для использования обоих
боковых динамиков (S+SBK) и боковых
тыловых динамиков.
Примечания:
• Если для боковых тыловых динамиков было выбрано значение
“NONE” (см. левую колонку), то данное значение не доступно.
• Если количество боковых тыловых динамиков бло установ-
лено на значение “1SPK”, то данное значение не доступно.
Сигналы боковых каналов выходят через боковые динамики.
• При 6.1-канальном воспроизводстве, данное значение не
учитывается.
