52
Управление аудио компонентами
ВНИМАНИЕ:
Для управления аудио компонентами JVC с помощью данного
дистанционного пульта управления:
• Необходимо кроме обычного подключения с использованием
кабелей со штырьковыми штекерами RCA, соединить аудио
компоненты JVC через разъемы COMPU LINK (SYNCHRO)-4
(см. стр. 8 и 9).
• Направьте пульт дистанционного управления прямо на
дистанционный сенсор данного аппарата.
• При использовании для выбора источника кнопок на передней
панели или функций меню, с помощью данного пульта
управления осуществить управление данным источником не
представляется возможным.
• Для управления источником с помощью данного пульта
дистанционного управления, этот источник должен быть
выбран с помощью кнопок выбора источников данного пульта.
• Для управления кассетной декой или устройством записи минидис-
ков с помощью системы дистанционного управления COMPU
LINK, правильно задайте название источника. (См. стр. 17).
• См. также инструкции по эксплуатации, прилагаемые к
компонентам.
Радиоприемник
Можно всегда выполнить следующие операции:
FM/AM : Выбор диапазона FM или AM
(MW/LW).
Нажав кнопку FM/AM, можно выполнить следующие операции:
1-10, +10 : Прямой выбор предварительно
установленного номера канала.
Для выбора канала под номером 5,
нажмите 5.
Для выбора канала под номером
15, нажмите +10, затем 5.
Для выбора канала под номером
20, нажмите +10, затем 10.
FM MODE : Изменение режима приема FM.
PTY SEARCH : Поиск программ по коду PTY.
PTY +/– : Выбор кодов PTY.
TA/NEWS/INFO : Выбор программ для функции
расширенного сетевого приема.
DISPLAY MODE : Отображение RDS информации.
Секция управления звучанием (Усилитель)
Можно всегда выполнить следующие операции:
SURROUND : Включение и выбор режимов
объемного звучания.
DSP : Включение и выбор режимов DSP.
SURR/DSP OFF : Выключение режимов объемного
звучания и DSP.
Нажав кнопку SOUND, можно выполнить следующие операции:
FRONT•L , затем LEVEL +/– : Настройка выходного уровня
канала левого фронтального
динамика. На дисплее появляется
индикация FRL.
FRONT•R , затем LEVEL +/– : Настройка выходного уровня
канала правого фронтального
динамика. На дисплее появляется
индикация FRR.
CENTER , а затем LEVEL +/– : Настройка выходного уровня
канала центрального динамика. На
дисплее появляется индикация CTR.
SURR•L , затем LEVEL +/– : Настройка выходного уровня
канала левого бокового динамика.
На дисплее появляется индикация
SURRL.
SURR•R , затем LEVEL +/– : Настройка выходного уровня
канала правого бокового динами-
ка. На дисплее появляется индика-
ция SURRR.
SBACK•L , затем LEVEL +/– : Настройка выходного уровня
канала левого бокового тылового
динамика. На дисплее появляется
индикация SBKL.
SBACK•R , затем LEVEL +/– : Настройка выходного уровня
канала правого бокового тылового
динамика. На дисплее появляется
индикация SBKR.
SUBWFR , а затем LEVEL +/– : Настройка выходного уровня
сабвуфера. На дисплее появляется
индикация S-WFR.
DIGITAL EQ , а затем LEVEL+/–
: Выбор аудио диапазона и настрой-
ка его частотного уровня. На
дисплее появляется индикация EQ.
TEST : Включение/выключение тестового
сигнала.
BASS BOOST : Включение/выключение функции
усиления басов.
Примечание:
Настроив параметры звучания, нажмите кнопку выбора
источника для того, чтобы можно было управлять целевым
источником с помощью 20 цифровых кнопок; в противном
случае цифровые кнопки нельзя будет использовать для
управления целевым источником.
Управление аудио/видео компонентами JVC
Так как в пульте управления данного аппарата запрограммированы сигналы управления для компонентов JVC, то с
помощью него можно осуществлять управление другими аудио и видео компонентами JVC.

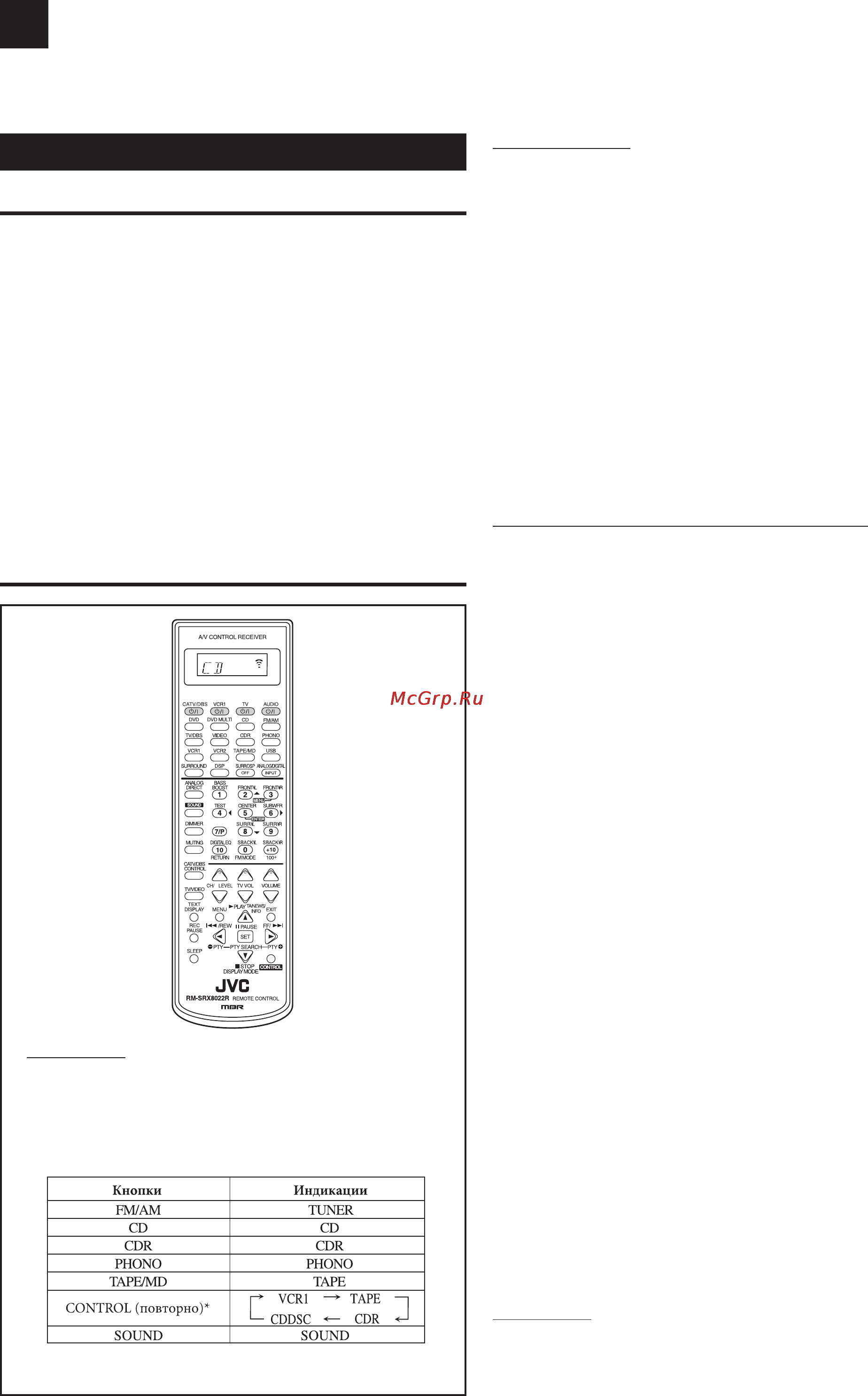

Примечание:
При нажатии одной из кнопок выбора источников, на
дисплее появляется режим работы пульта дистанцион-
ного управления. Например, индикация, представленная
на рисунке выше, обозначает, что пульт дистанционного
управления работает в режиме управления проигрыва-
телем компакт-дисков.
* Повторно нажимая кнопку CONTROL, в качестве
источника можно выбрать VCR1, TAPE, CDR или CDDSC.
