![Pioneer VSX-521-K — оптимальное размещение и подключение громкоговорителей для звука [10/40]](/img/pdf.png)
Pioneer VSX-521-K — оптимальное размещение и подключение громкоговорителей для звука [10/40]
Превью страниц
Страница 10 /
40
![Pioneer VSX-521-K [10/40] Подключение оборудования](/views2/1053365/page10/bga.png)
02
10
Ru
02
Глава 2:
Подключение оборудования

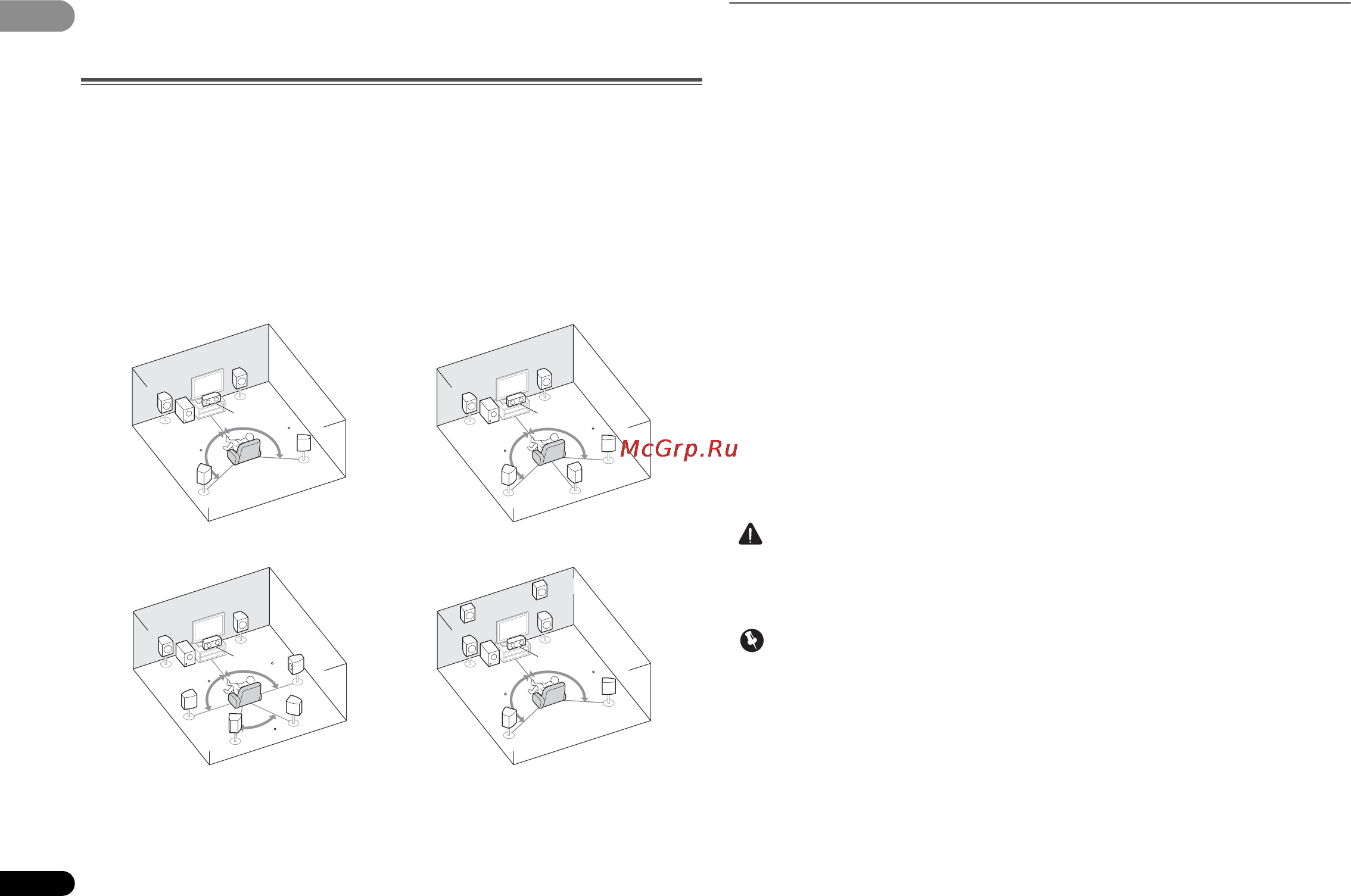

Размещение громкоговорителей
Подключив левый и правый громкоговорители (
L
/
R
), центральный громкоговоритель (
C
), левый и
правый громкоговорители объемного звучания (
SL
/
SR
), и низкочастотный громкоговоритель (
SW
),
можно прослушивать 5.1-канальную систему объемного звучания.
Кроме того, с помощью внешнего усилителя можно подключить левый и правый громкоговорители
объемного звучания (SBL/SBR) или левый и правый передние верхние громкоговорители (FHL/FHR)
для повышения системы до 7.1-канальной системы объемного звучания.
• Можно также подключить один задний громкоговоритель объемного звучания (SB) и
прослушивать 6.1-канальную систему объемного звучания.
Для получения наилучшего качества объемного звучания установите громкоговорители, как показано
ниже.
a. Такое размещение возможно, только когда к устройству подключен дополнительный усилитель, а
к усилителю подключены задние громкоговорители объемного звучания или передние верхние
громкоговорители. Подробнее, см. Подключение задних громкоговорителей объемного
звучания или передних верхних громкоговорителей
на стр. 11.
Советы по расположению громкоговорителей
Pасположение громкоговорителей в комнате имеет большое влияние на качество звука. Следующие
рекомендации помогут добиться оптимального звучания вашей системы.
• Сабвуфер можно поместить на полу. В идеальном случае другие громкоговорители во время
прослушивания должны располагаться на уровне ушей. Расположение громкоговорителей на полу
(кроме сабвуфера) или закрепление их высоко на стене не рекомендуется.
• Для получения оптимального стереоэффекта расположите фронтальные громкоговорители на
расстоянии 2–3 метров друг от друга и на равном удалении от телевизора.
• В случае расположения громкоговорителей около ЭЛТ-телевизора, используйте
громкоговорители магнитозащищенного типа или располагайте громкоговорители на
достаточном расстоянии от ЭЛТ-телевизора.
• Если используется центральный громкоговоритель, разместите передние громкоговорители под
большим углом. Если нет – под меньшим углом.
• Расположите центральный громкоговоритель под телевизором или над ним, чтобы звук
центрального канала исходил от экрана телевизора. Кроме того, центральный громкоговоритель
не должен пересекать линию, образованную передним краем правого и левого фронтальных
громкоговорителей.
• Лучше всего поверните громкоговорители в направлении точки прослушивания. Угол зависит от
размера помещения. Для более просторных помещений используйте меньший угол.
• Объемные и тыловые громкоговорители следует устанавливать на 60–90 см выше уровня ушей и
слегка наклонить вниз. Убедитесь в том, что громкоговорители не направлены навстречу друг
другу. Для формата DVD-Audio громкоговорители должны находиться дальше от слушателя.
• Если громкоговорители объемного звучания не могут устанавливаться прямо сбоку от места
слушателя при использовании 7.1-канальной системы, эффект объемного звучания можно
усилить, отключив функцию Up Mix (см. Настройка функции Up Mix на стр. 28).
• Старайтесь не размещать громкоговорители объемного звучания дальше от слушателя, чем
передние и центральные. В противном случае может произойти ослабление эффекта объемного
звучания.
• Располагайте левый и правый передние верхние громоговорители непосредственно над левым и
правым передними громкоговорителями на расстоянии минимум один метр.
ОСТОРОЖНО
• Все громкоговорители должны быть надежно установлены. Это не только улучшает
качество звука, но и уменьшает риск повреждения или травмы в результате падения или
переворачивания громкоговорителей в случае внешнего толчка (например, при
землетрясении).
Внимание

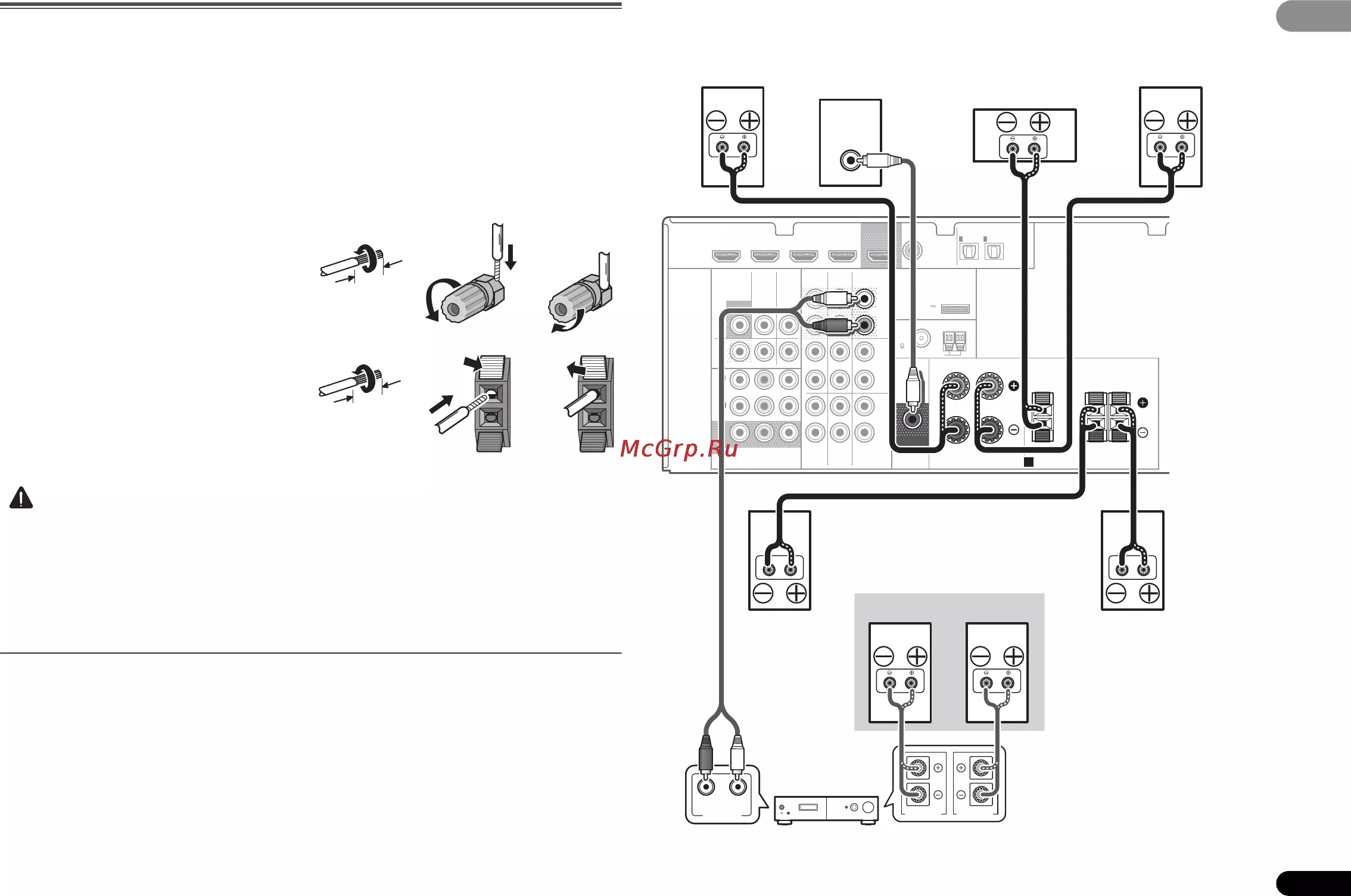

• Для подключения задних громкоговорителей объемного звучания или передних верхних
громкоговорителей, требуется дополнительный усилитель. Подключите дополнительный
усилитель к выходам
PRE OUT SURR BACK/FRONT HEIGHT этого устройства и
подключите задние громкоговорители объемного звучания или передние верхние
громкоговорители к дополнительному усилителю (см. Подключение задних
громкоговорителей объемного звучания или передних верхних громкоговорителей на
стр. 11).
120
120
SL
L
SW
C
R
SR
120
120
SL
L
SW
C
R
SR
SB
120
120
SL
L
FHL
FHR
SW
C
R
SR
90
90
60
SL
L
SW
C
R
SR
SBL
SBR
Акустическая система 5.1:
Акустическая система 7.1 (задняя):
a
Акустическая система 7.1
(передняя верхняя):
a
Акустическая система 6.1
(задняя):
a
VSX-521_SYXCN_Ru.book 10 ページ ２０１１年２月９日 水曜日 午後１時８分
