5
Ru
Перед началом работы
Проверка комплекта поставки
Проверьте наличие перечисленных ниже принадлежностей:
• Установочный микрофон
• Пульт дистанционного управления
• Сухие батарейки размера AAA IEC R03 (для питания ДУ),
2 шт.
• Рамочная антенна АМ
• Проволочная антенна FM
• Кабель питания
• Гарантийный сертификат
• Краткое руководство пользователя
• Данное руководство по эксплуатации (CD-ROM)

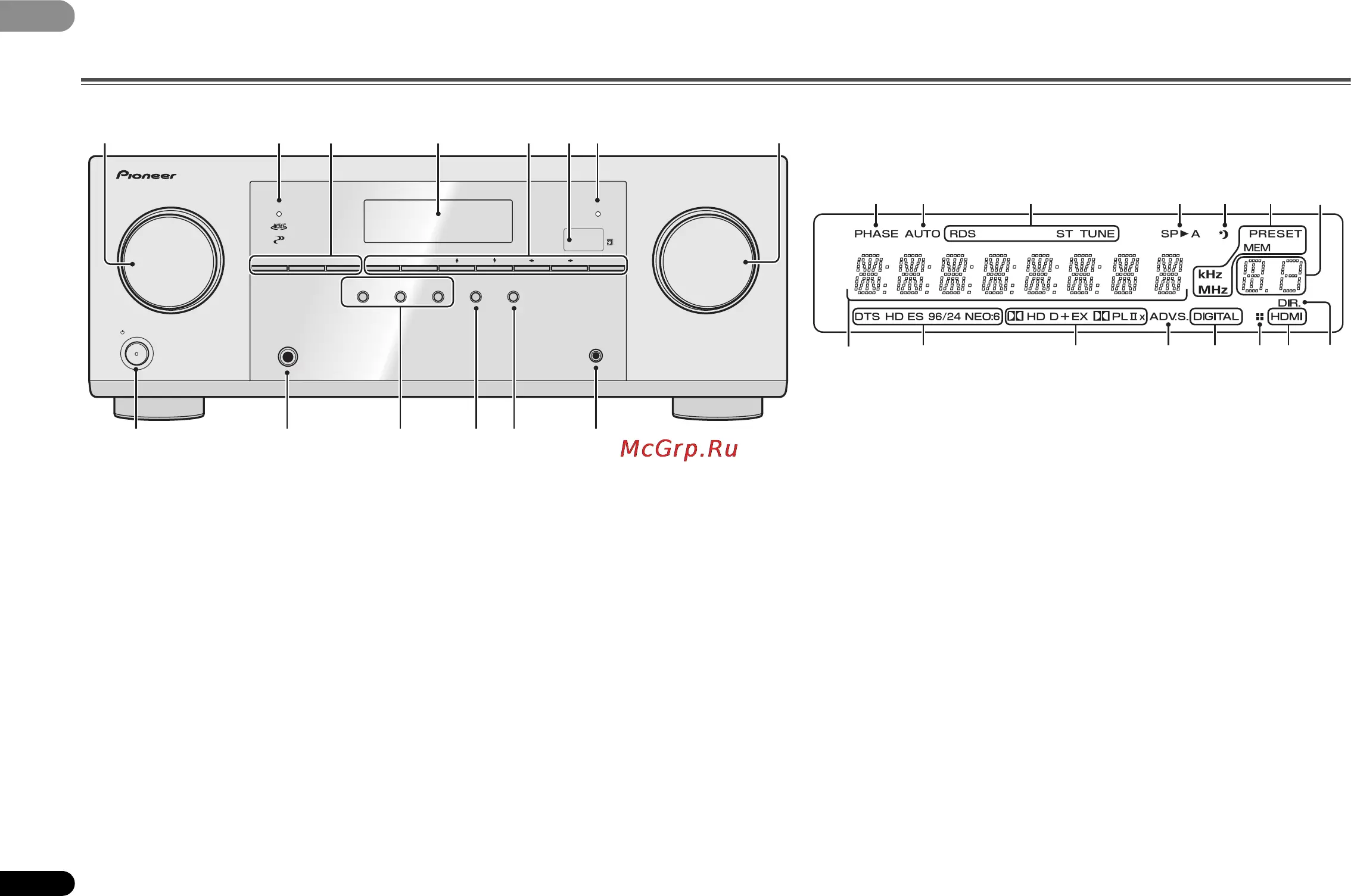

Установка ресивера
• При установке данного устройства убедитесь в том, что оно
размещено на ровной и твердой поверхности.
Не устанавливайте ресивер в следующих местах:
– на цветном телевизоре (на экране могут появиться
искажения)
– рядом с кассетным магнитофоном (или устройством,
которое излучает магнитное поле). Это может вызвать
помехи в звучании.
– в местах с прямым воздействием солнечных лучей
– в сырых или влажных местах
– в местах со слишком высокой или слишком низкой
температурой
–
в местах с повышенной вибрацией или подверженных
сотрясениям
– в очень пыльных местах
– в местах, подверженных воздействию горячего пара или
масел (например, кухня)
Порядок выполнения
настроек на ресивере
Аппарат является полноценным аудио-видео ресивером,
оборудованным множеством функций и терминалов. Он
может легко использоваться после выполнения процедуры
подключений и настроек, описанных ниже.
Цвета пунктов означают следующее:
Требуемый параметр настройки
Настройка, выполняемая при необходимости
1
Подключение громкоговорителей
Места расположения громкоговорителей оказывают
значительное влияние на звучание.
• Размещение громкоговорителей (стр. 10)
• Подключение громкоговорителей (стр. 11)
2
Подключение компонентов
Для прослушивания объемного звука потребуется
использовать цифровое соединение от проигрывателя Blu-
ray Disc/DVD к ресиверу.
• Подключение видеовыходов (стр.13)
• Подключение телевизора и компонентов воспроизведения
(стр.14)
• Подключение антенн (стр. 17)
• Подключение ресивера к электророзетке (стр. 18)
3
Включение питания
Убедитесь, что в качестве источника видеовхода
телевизора выбран ресивер. При возникновении
затруднений обратитесь к руководству, прилагаемому к
телевизору.
4
Настройка выхода предварительного усилителя
(стр. 34)
(При подключении передних верхних
громкоговорителей.)
Меню назначения входов (стр. 33)
(При использовании подключений, кроме
рекомендуемых подключений.)
Использование функции возвратного
аудиоканала (стр. 35)
(Если подключенный телевизор поддерживает
функцию возвратного аудиоканала через HDMI.)
5
Для настройки системы используйте экранную
автоматическую настройку MCACC
• Автоматическая настройка объемного звучания (MCACC)
(стр. 19)
6
Воспроизведение источника (стр. 21)
• Выбор входного аудиосигнала (стр.21)
• Выбор режима прослушивания (стр.26)
7
Регулировка качества звучания по желанию
• Использование функции Sound Retriever (Восстановление
звучания) (стр. 27)
• Улучшение качества звучания с помощью функции Phase
Control (Корректировка фазы) (стр. 28)
• Прослушивание с использованием эквалайзера
акустической калибровки (стр.28)
• Использование обработки заднего тылового канала
(стр. 28)
• Настройка функции Up Mix (стр. 28)
• Настройка параметров звука (стр. 29)
• Ручная настройка громкоговорителей (стр. 31)
VSX-521_SYXCN_Ru.book 5 ページ ２０１１年２月９日 水曜日 午後１時８分
