Страница 17 /
40
![Pioneer VSX-521-K [17/40] Bluetoot](/views2/1053365/page17/bg11.png)
17
Ru
02
02

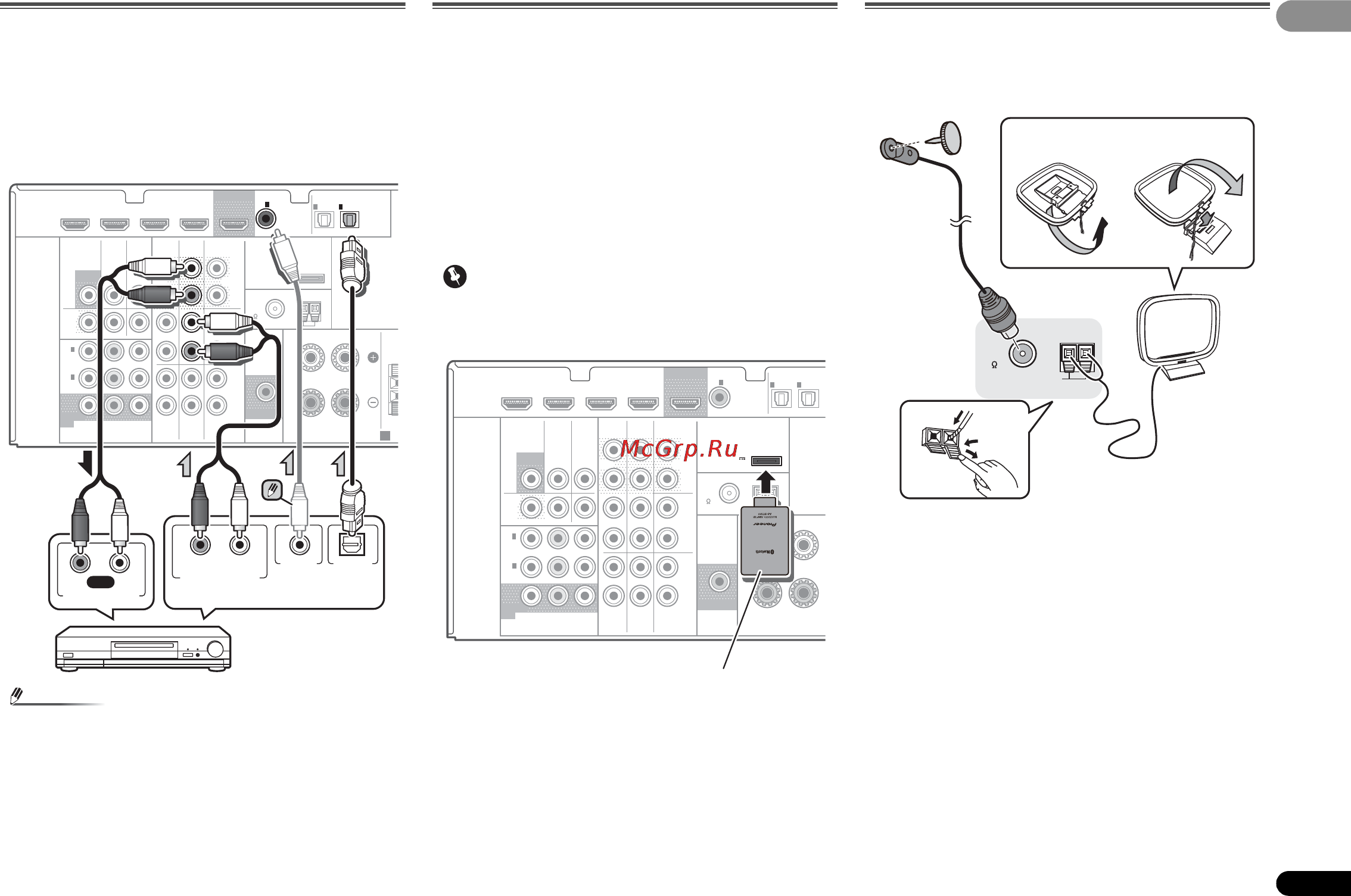

Подключение других аудиокомпонентов
Количество и тип соединений зависит от типа подключаемого
компонента. Для подключения проигрывателей CD-R, MD, DAT,
кассетного магнитофона или других аудиокомпонентов
выполняйте действия, описанные ниже.
• Учтите, что необходимо подключить цифровые компоненты к
гнездам аналогового аудио, если требуется выполнить запись
с цифровых компонентов (например, минидиска) на
аналоговые компоненты или наоборот.
Примечание
• Для прослушивания аудио с проигрывателя компакт-
дисков, подключенного к этому ресиверу с помощью
коаксиального кабеля, прежде всего, переключитесь на
вход
CD-R, затем нажмите кнопку SIGNAL SEL, чтобы
выбрать аудиосигнал
C1 (КОАКСИАЛЬНЫЙ1) (см.
Выбор входного аудиосигнала на стр. 21).
Подключение дополнительного АДАПТЕРА
Bluetooth
®
Когда к аппарату подключен беспроводный АДАПТЕР Bluetooth
(Pioneer, Модель № AS-BT100 или AS-BT200), для прослушивания
музыки по беспроводной связи можно использовать устройство с
беспроводным интерфейсом Bluetooth (сотовый телефон,
цифровой музыкальный плейер и т.д.).
Подключите АДАПТЕР
Bluetooth
к терминалу
ADAPTER PORT
на задней панели.
• Инструкции по проигрыванию устройства с беспроводным
интерфейсом Bluetooth, см. Соединение (спаривание)
АДАПТЕРА Bluetooth и устройства с беспроводным
интерфейсом Bluetooth
на стр. 23.
Внимание
• Не передвигайте ресивер с присоединенным
АДАПТЕРОМ Bluetooth. Это может привести к
повреждению или неисправности контакта.
Подключение антенн
Подключите рамочную антенну АМ и проволочную антенну FM,
как показано ниже. Для улучшения приема и качества звука

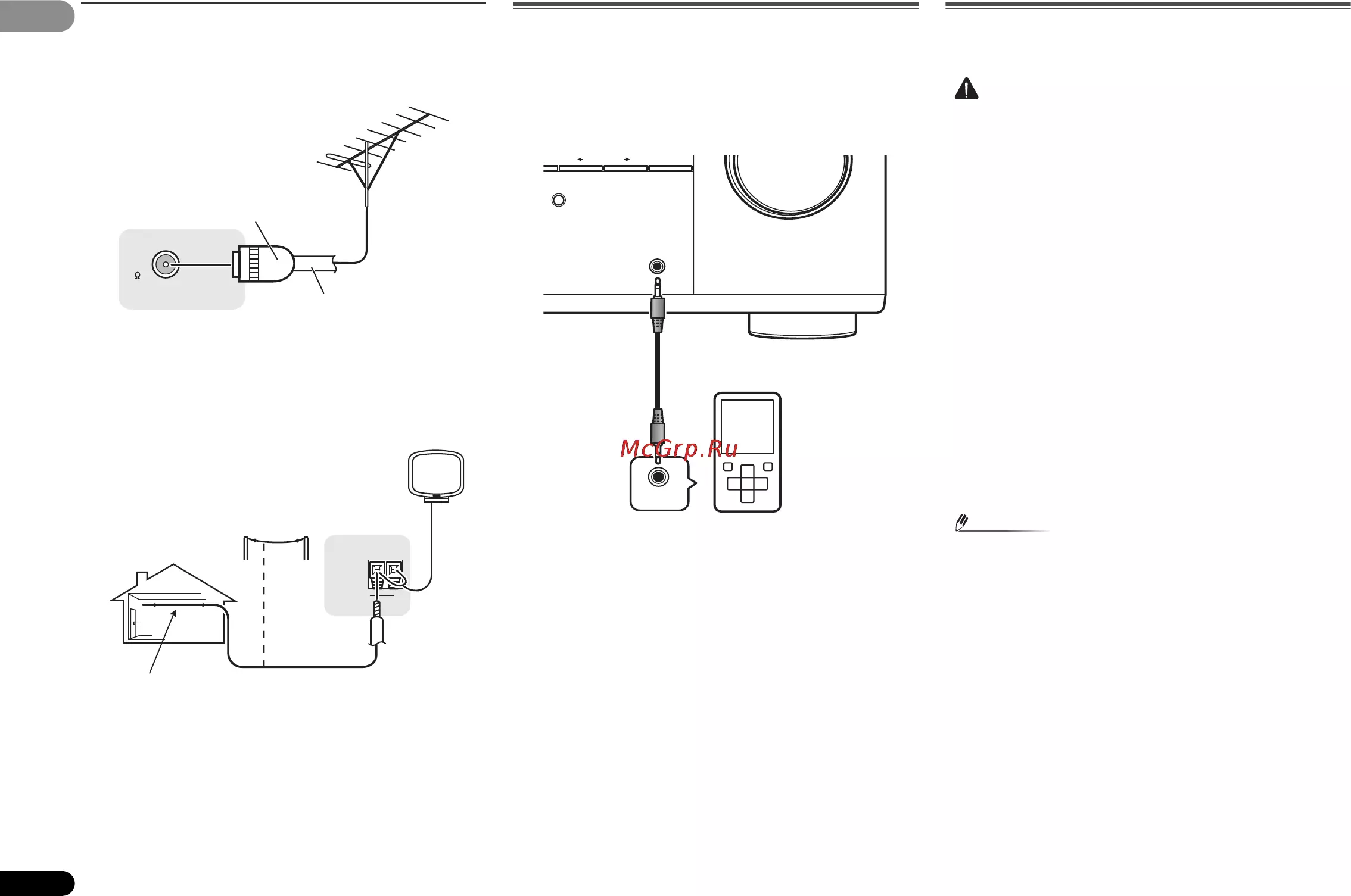

подключите внешние антенны (см. раздел Использование
внешних антенн
на стр. 18).
1 Откройте защитные выступы, вставьте по одному
проводу в каждый разъем до конца, затем отпустите
выступы для фиксации проводов антенны AM.
2 Прикрепите рамочную антенну AM к специальной
стойке.
Чтобы прикрепить антенну к стойке, отогните стойку в
направлении стрелки (рис. а), затем закрепите рамочную антенну
на стойке с помощью зажима (рис. б).
3 Установите антенну AM на плоскую поверхность в
направлении наилучшего приема.
4 Подключите проволочную антенну FM к разъему
антенны FM.
Чтобы улучшить прием, полностью вытяните проволочную
антенну FM и прикрепите ее к стене или дверной раме. Не
допускайте, чтобы антенна свешивалась или спутывалась.
HDMI
VIDEO
COMPONENT
VIDEO
DVR /
BDR
L
R
R
L
YP
B PR
COAXIAL
AUDIO
PRE OUT
SPEAKERS
ANTENNA
OPTICAL
ASSIGNABLE
ASSIGNABLE
ASSIGNABLE
OUT
A
DVR/BDR
OUT
CD-R/TAPE
SURR BACK/
FRONT HEIGHT
L
R
PRE OUT
(
Single
)
IN
(
CD
)
1
SUBWOOFER
IN IN
CD
MONITOR
OUT
TV/SAT
IN
BD
IN
OUT
IN
DVD IN
IN
TV/SAT
BD
IN
DVD
(
DVD
)
IN
1
MONITOR
OUT
(
DVR /
BDR
)
IN
2
DVR/BDR IN
DVD IN
BD IN VIDEO IN
(
TV/SAT
)
IN
1
(
CD-R/TAPE
)
IN
2
FM
UNBAL
75
(
OUTPUT 5
V
0.1 A MAX
)
ADAPTER PORT
AM LOOP
FRONT
RL
CEN
REC
RL
DIGITAL AUDIO OUTANALOG AUDIO OUT
RL
ANALOG AUDIO IN
OPTICALCOAXIAL
Выберите один
CD-R, MD, DAT,
кассетный магнитофон,
и т.д.
HDMI
VIDEO
COMPONENT
VIDEO
DVR/
BDR
L
R
R
L
YP
B PR
COAXIAL
AUDIO
PRE OUT
SPEAKE
ANTENNA
OP
ASSIGNABLE
ASSIGNABLE
ASS
OUT
DVR/BDR
OUT
CD-R/TAPE
SURR BACK/
FRONT HEIGHT
L
R
PRE OUT
(
Single
)
IN
(
CD
)
1
SUBWOOFER
IN IN
CD
MONITOR
OUT
TV/SAT
IN
BD
IN
OUT
IN
DVD IN
IN
TV/SAT
BD
IN
DVD
(
DVD
)
IN
1
MONITOR
OUT
(
DVR/
BDR
)
IN
2
DVR/BDR IN
DVD IN
BD IN VIDEO IN
(
TV/SAT
)
IN
1
(
CD-R/TAPE
IN
2
FM
UNBAL
75
(
OUTPUT 5
V
0.1 A MAX
)
ADAPTER PORT
AM LOOP
FRONT
RL
АДАПТЕР Bluetooth
®
ANTENNA
FM
UNBAL
75
AM LOOP
2
1
3
4
рис. a
рис. б
VSX-521_SYXCN_Ru.book 17 ページ ２０１１年２月９日 水曜日 午後１時８分
