01
6
Ru
01
Глава 1:
Органы управления и индикаторы

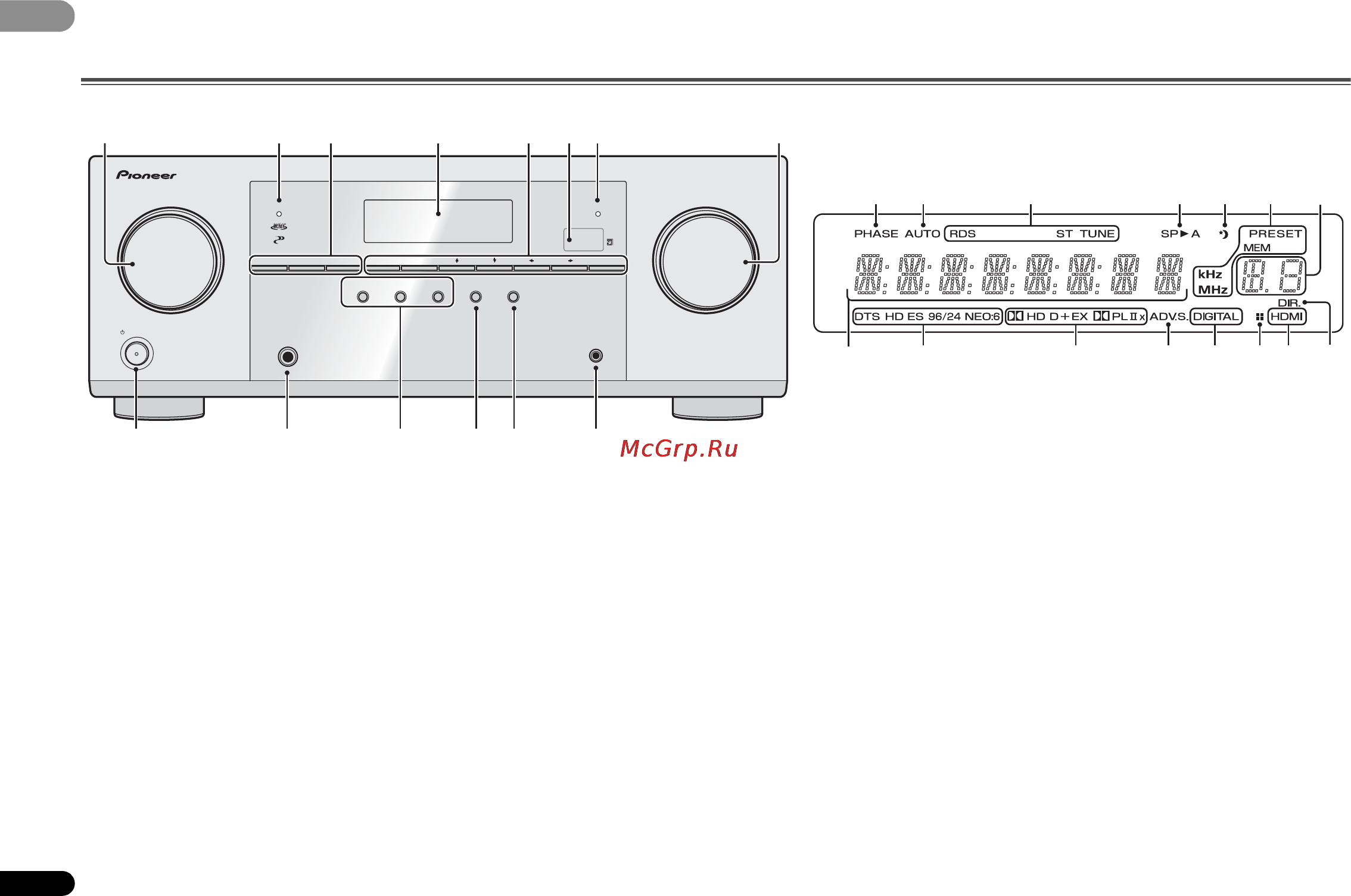

Передняя панель
1Peryлятор
INPUT SELECTOR
Используется для выбора источника входа (стр. 21).
2 Индикатор
MCACC
Загорается, когда включена функция Acoustic Calibration EQ
(стр. 28) (для «Acoustic Calibration EQ» автоматически
задается значение «Вкл.» после автоматической настройки
MCACC (стр. 19)).
3 Кнопки управления ресивером
SPEAKERS – Используется для включения/выключения
системы громкоговорителей. Если выбран SP OFF, не
будет выхода звука из громкоговорителей,
подсоединенных к данному ресиверу.
DIMMER – Уменьшает или увеличивает яркость дисплея.
Имеется четыре уровня изменения яркости.
DISPLAY – Переключение дисплея данного устройства.
Режим прослушивания, громкость звука, настройку
выхода предварительного усилителя или имя входа
можно проверить, выбрав источник входа.
• Настройка выхода предварительного ус
ил
ителя может
отображаться или не отображаться, в зависимости от
выбранного источника входа.
4 Символьный дисплей
См. Дисплей на стр.7.
5 Кнопки управления тюнером
BAND – Переключение между радиодиапазонами AM,
FM ST (стерео) и FM MONO (стр. 24).
TUNER EDIT – Используйте вместе с TUNE /,
PRESET / и ENTER для запоминания и
присваивания названия радиостанциям для
последующего их вызова (стр. 24).
TUNE / – Используется для поиска радиочастот
(стр. 24).
PRESET / – Используйте для выбора
запрограммированных радиостанций (стр. 24).
6 Датчик пульта
Принимает сигналы от пульта ДУ (см. Дальность действия
пульта дистанционного управления на стр.9).
7 Индикатор
HDMI
Мигает при подключении компонента, оборудованного
HDMI; светится, когда компонент подключен (стр. 14).
8Peryлятор
MASTER VOLUME
9
STANDBY/ON
10 Гнездо
PHONES
Используйте для подключения наушников. При
подключении наушников звук не будет воспроизводиться
через громкоговорители. Когда звук идет через наушники,
можно выбрать только режим звучания PHONES SURR,
STEREO или STEREO ALC (режим S.R AIR также можно
выбрать с помощью входа ADAPTER).
11 Кнопки режимов прослушивания
AUTO SURROUND/STREAM DIRECT – Переключение
режимов Auto surround (стр. 26) и Stream Direct (стр. 27).
ALC/STANDARD SURR – Нажмите для стандартного
декодирования и для переключения между параметрами
2 Pro Logic II, 2 Pro Logic IIx, 2 Pro Logic IIz и NEO:6
и стереорежимом автоматического управления уровнем
(стр. 26).
ADVANCED SURROUND – Переключает различные
режимы объемного звучания (стр. 27).
12
SOUND RETRIEVER AIR
При нажатии кнопки вход переключается на ADAPTER, и
режим звучания автоматически переключается на S.R AIR
(стр. 23).
AUDIO/ VIDEO MULTI-CHANNEL RECEIVER
MASTER
VOLUME
STANDBY/ ON
INPUT
SELECTOR
SOUND
RETRIEVER AIR
SOUND
RETRIEVER
ADVANCED
SURROUND
PHONES
PORTABLE
/
MCACC
SETUP
MIC
SPEAKERS DIMMER DISPLAY BAND TUNER EDIT TUNE PRESET ENTER
HDMIMCACC
VSX
-521
ALC/
STANDARD SURR
AUTO SURROUND
/
STREAM DIRECT
1 456
9 10 12 1311 14
2 738
15 16 17 18 19 17
22 23 24 25 25 2726
20
21
VSX-521_SYXCN_Ru.book 6 ページ ２０１１年２月９日 水曜日 午後１時８分
