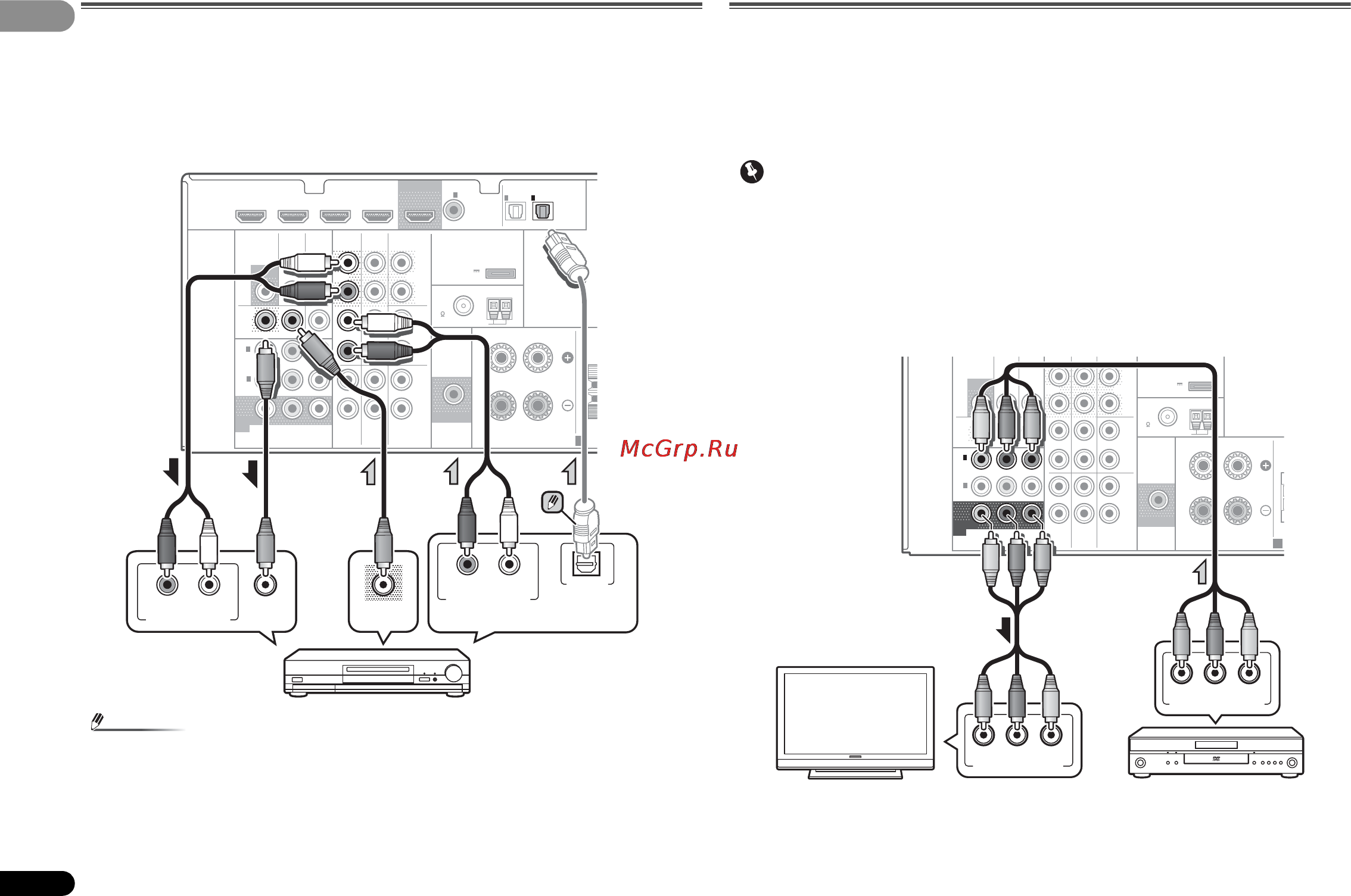

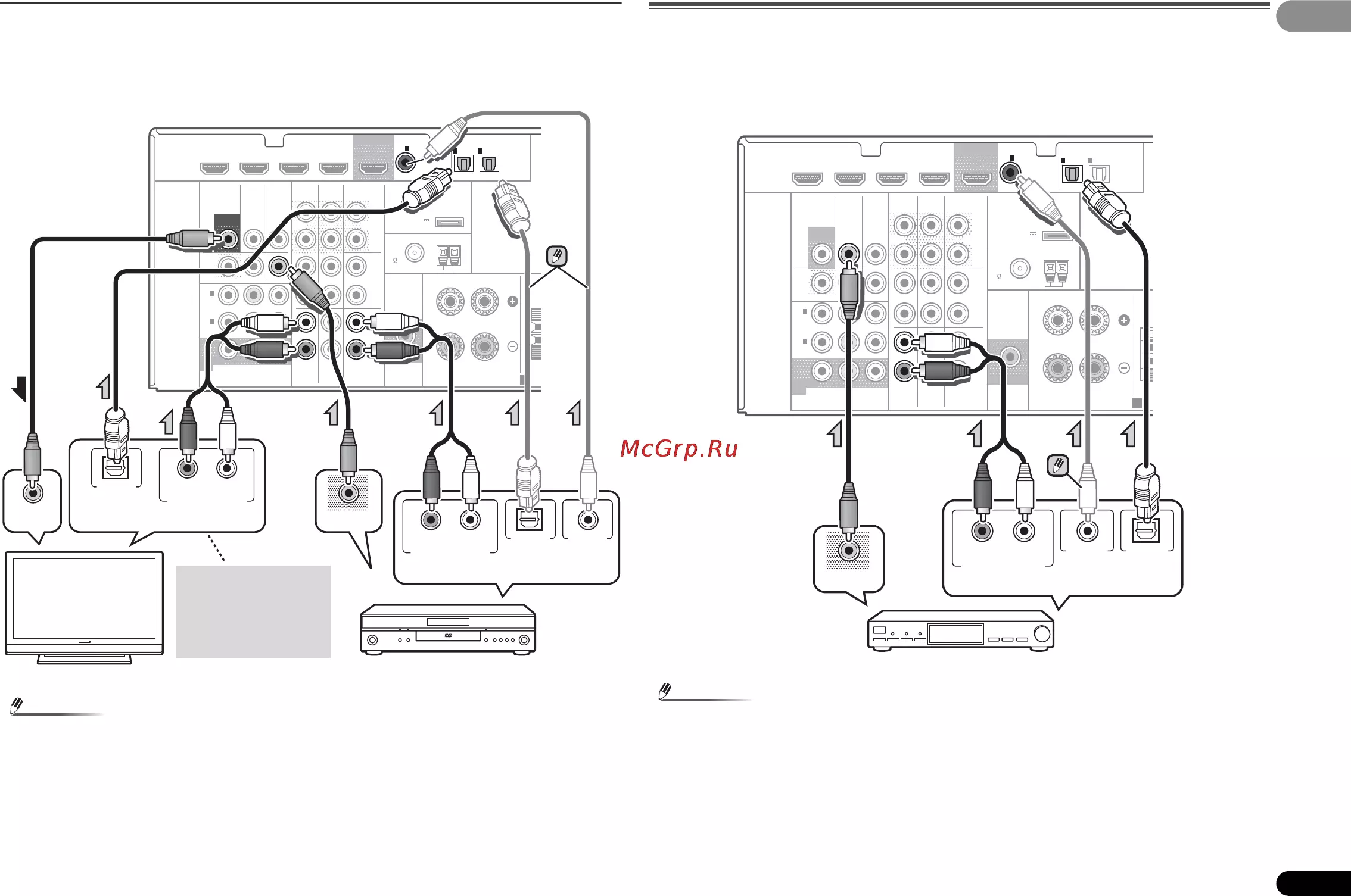

Подключение рекордера HDD/DVD, рекордера Blu-ray Disc и других
источников видеосигнала
Данный ресивер имеет аудио и видео входы и выходы, пригодные для подключения аналоговых или
цифровых видео рекордеров, включая рекордеры HDD/DVD и рекордеры Blu-ray Disc.
• Только сигналы, которые подводятся к разъему VIDEO IN, могут выводиться с разъема VIDEO
OUT.
• Аудиосигналы, которые подводятся через цифровой терминал, будут выводиться с аналогового
терминала.
Примечание
• Для прослушивания аудио с компонента-источника, подключенного к этому ресиверу с
помощью оптического кабеля, прежде всего, переключитесь на вход
DVR/BDR, затем
нажмите кнопку
SIGNAL SEL, чтобы выбрать аудиосигнал O2 (ОПТИЧЕСКИЙ2) (см.
Выбор входного аудиосигнала на стр. 21).

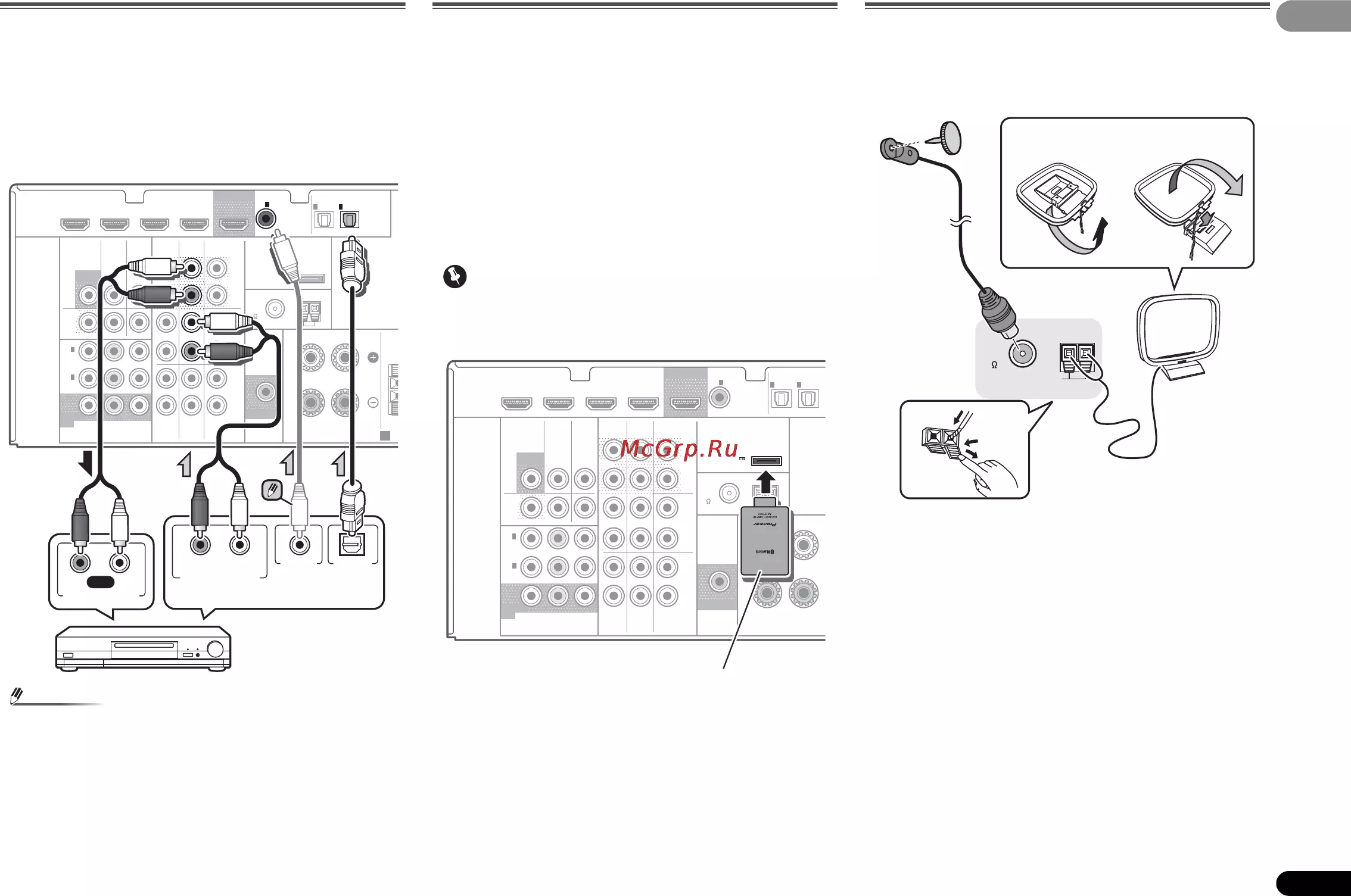

Использование разъемов компонентного видео
По сравнению с композитным видео компонентное видео обеспечивает значительно более высокое
качество изображения. Еще большими преимуществами обладает видео с прогрессивной разверткой.
При условии, что источник сигнала и телевизор поддерживают этот формат, обеспечивается очень
устойчивое изображение без мерцания. Узнать, поддерживает ли ваше оборудование видео с
прогрессивной разверткой (progressive-scan video), можно в документации к телевизору и компоненту-
источнику видеосигнала.
• По аудиоподключению см. Подключение компонента без разъема HDMI на стр. 15.
Внимание
• Если любой компонент-источник подключен к ресиверу через вход компонентного видео,
телевизор также следует подключить к ресиверу при помощи гнезд
COMPONENT VIDEO
MONITOR OUT.
• Если необходимо, назначьте входы компонентного видео для подключенного источника сигнала.
Это необходимо сделать, только если подключение выполнено не в соответствии со следующими
параметрами по умолчанию:
-
COMPONENT VIDEO IN 1: DVD
-
COMPONENT VIDEO IN 2: DVR/BDR
Подробнее см. раздел Меню назначения входов на стр.33.
