11
Ru
02
02

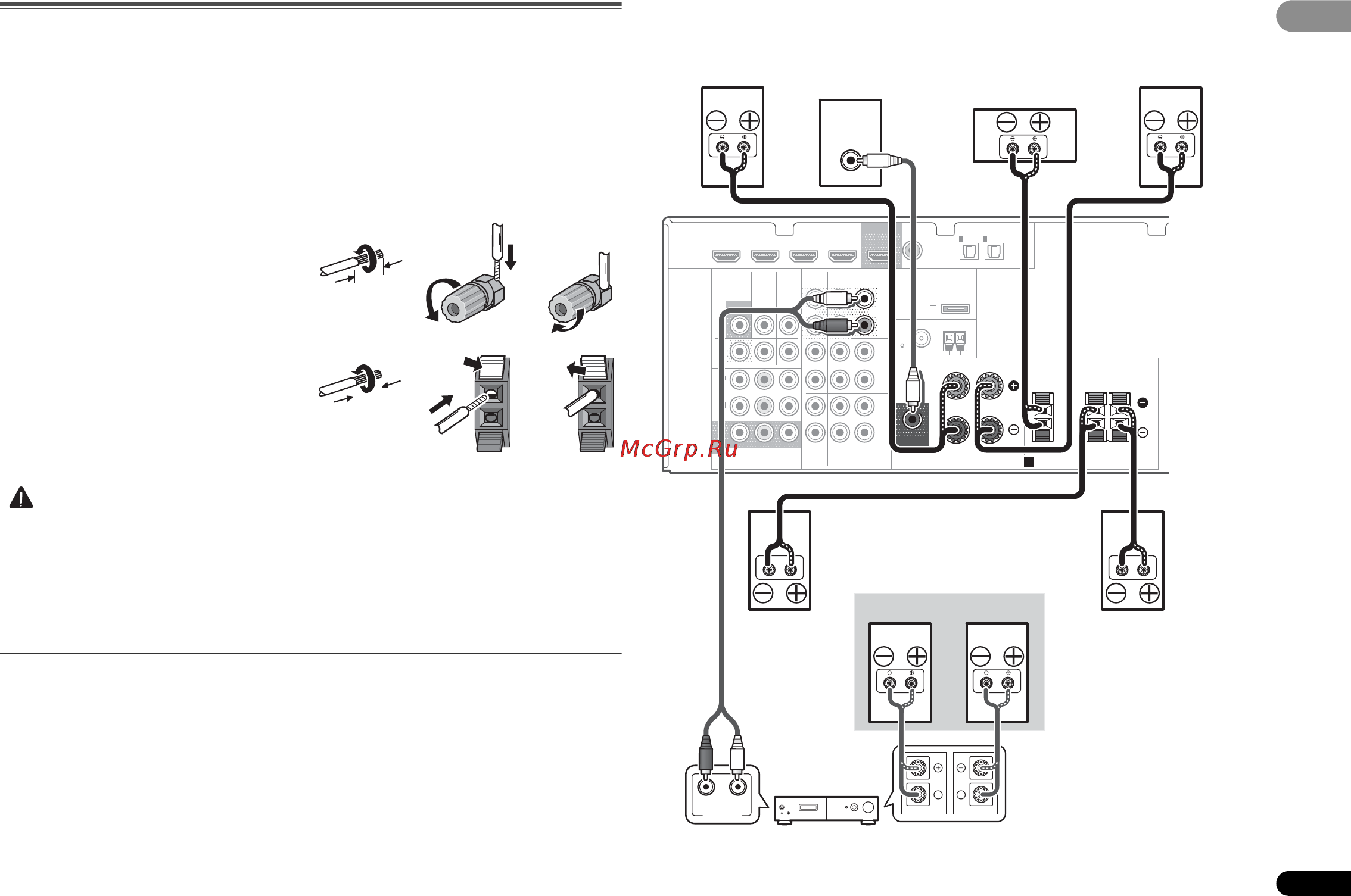

Подключение громкоговорителей
Ресивер может работать с двумя стерео громкоговорителями (передние громкоговорители на
рисунке), тем не менее, рекомендуется использовать по крайней мере три, а полный комплект
обеспечивает наилучшее объемное звучание.
Убедитесь, что правый громкоговоритель подключен к правому (R) разъему, а левый
громкоговоритель – к левому (L) разъему. Также убедитесь, что положительный и отрицательный (+/
–) разъемы ресивера совпадают с соответствующими разъемами громкоговорителей.
Подключайте устройство к сети переменного тока только после завершения всех
соединений.
Подключение проводов
ОСТОРОЖНО
• На контактах громкоговорителей имеется ОПАСНОЕ ДЛЯ ЖИЗНИ напряжение. Во
избежание опасности поражения электрическим током при подключении или отключении
кабелей громкоговорителей отсоединяйте кабель питания, прежде чем прикасаться к
любым неизолированным деталям.
• Оголенные концы провода громкоговорителя должны быть обязательно скручены и вставлены в
контакт громкоговорителя до конца. Если любой из неизолированных проводов громкоговорителя
коснется задней панели, это может вызвать отключение питания в целях безопасности.
Подключение задних громкоговорителей объемного звучания или передних
верхних громкоговорителей
Подключите выходы PRE OUT SURR BACK/FRONT HEIGHT на устройстве к дополнительному
усилителю, чтобы добавить задний громкоговоритель объемного звучания или передний верхний
громкоговоритель.
• При выполнении вышеуказанных подключений, необходимо задать настройку выхода
предварительного усилителя. Выберите SURR.BACK, если подключен задний громкоговоритель
объемного звучания, и HEIGHT, если подключен передний верхний громкоговоритель (возможна
любая настройка, если не подключен ни задний громкоговоритель объемного звучания, ни
передний верхний громкоговоритель) (см. Настройка выхода предварительного усилителя на
стр. 34).
• Для одного громкоговорителя можно также подключать дополнительный усилитель к выходам
PRE OUT заднего тылового канала. В этом случае подключайте усилитель только к левому (L
(Single)) разъему.
Зажимы передних громкоговорителей:
1 Скрутите оголенные жилы провода.
2 Ослабьте зажим контакта и вставьте
оголенный провод.
3 Зажмите контакт.
Зажимы центрального громкоговорителя и
громкоговорителей объемного звучания:
1 Скрутите оголенные жилы провода.
2 Откройте защитные выступы и
вставьте оголенный провод.
3 Отпустите защитные выступы.
12 3
10 мм
12 3
10 мм
HDMI
VIDEO
COMPONENT
VIDEO
DVR/
BDR
L
R
R
L
YP
B PR
COAXIAL
AUDIO
PRE OUT
SPEAKERS
ANTENNA
OPTICAL
ASSIGNABLE
ASSIGNABLE
ASSIGNABLE
OUT
A
DVR/BDR
OUT
CD-R/TAPE
SURR BACK/
FRONT HEIGHT
L
R
PRE OUT
(
Single
)
IN
(
CD
)
1
SUBWOOFER
IN IN
CD
MONITOR
OUT
TV/SAT
IN
BD
IN
OUT
IN
DVD IN
IN
TV/SAT
BD
IN
DVD
(
DVD
)
IN
1
MONITOR
OUT
(
DVR/
BDR
)
IN
2
DVR/BDR IN
DVD IN
BD IN VIDEO IN
(
TV/SAT
)
IN
1
(
CD-R/TAPE
)
IN
2
FM
UNBAL
75
(
OUTPUT 5
V
0.1 A MAX
)
ADAPTER PORT
AM LOOP
FRONT
RL
CENTER
SURROUND
RL
LINE LEVEL
INPUT
ANALOG
RL
AUDIO IN
SPEAKER R SPEAKER L
Центральный
Правый объемного
звучания
Передний правый
Усилитель заднего канала объемного
звучания или переднего верхнего канала
Передний левый
Низкочастотный
громкоговоритель
Левый объемного
звучания
Правый
Левый
Задние громкоговорители объемного звучания
или передние верхние громкоговорители
VSX-521_SYXCN_Ru.book 11 ページ ２０１１年２月９日 水曜日 午後１時８分
