Vogels Next 7345 Инструкция по эксплуатации онлайн
www.vogels.com for more information

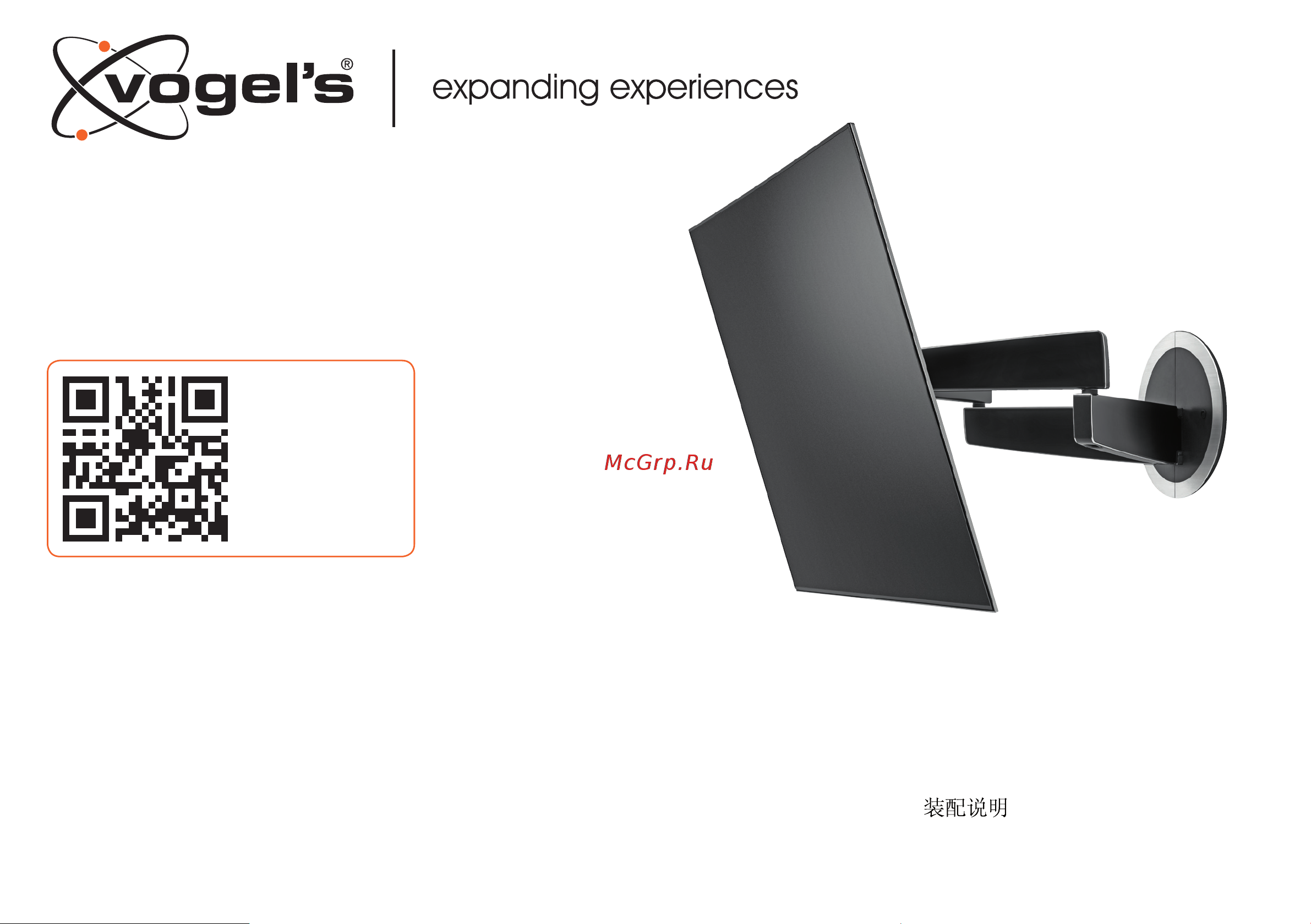

NEXT 7345
EN Mounting inruions
DE Montageanleitung
FR Consignes d’inallation
NL Montagevoorschri
ES Inrucciones de montage
IT Iruzioni di montaggio
PT Manual de montagem
EL Οδηγίες συναρμογής
SV Montageföreskrier
PL Inrukcja montażu
RU Инструкция по сборке и установке
CS Návod k montáži
SK Návod na montáž
HU Szerelési előírás
TR Montaj kılavuzu
RO Inrucţiuni de montaj
UK Вказівки по монтажі
BG Инструкции за монтаж
JA
設置の説明書
ZH
For inruion video,
scan QR-code.
Содержание
- Next 7345 1
- 設置の説明書 1
- Importan 2
- Check the mounting hole pattern on the screen 3
- If necessary adapt the width of the frame a 3
- Mount the frame a onto the screen 4
- Optional 4
- Cm carrier 7825 5
- Determine where the wall mount c should be mounted 5
- Remove the covers d 6
- Use the drilling template to drill the holes 7
- Ø 10mm ø 25 64 7
- Ø 5mm ø 13 64 7
- Use the drilling template to drill the holes 8
- Ø 6mm ø 15 64 8
- Screw the wall mount c onto the wall 9
- Screw the wall mount c onto the wall 10
- Place the covers d back 11
- Loosen the upper thumbscrew remove the lower thumbscrew 12
- Hook the tv onto the wall mount 13
- Place the lower thumbscrew back tighten both thumbscrews 14
- Position the tv level 14
- テレビの位置を決める 14
- 下の蝶ネジを元の場所に戻し 両方の蝶ネジを締める 14
- Make sure that both arms are fully streched 15
- Pull the tv away from the wall 15
- Slide the covers x from both arms 15
- Divide the cables between both arms guide the cables through the cable ties z do not tighten the cable ties yet 16
- Use the velcro y to center the cables 16
- If the tv can rotate freely tighten the cable ties 17
- Make sure that the tv can rotate freely with the cables attached 17
- Cut the cable ties to the correct length 18
- Slide the covers back on both arms 18
- For tilt correction adjust screw x 19
- Remove the tv from the wall mount c 20
- Ja 保証の諸条件 27
- Vogel s hondsruglaan 93 5628 db eindhoven nederland 27
- Www vogels co 28
