8

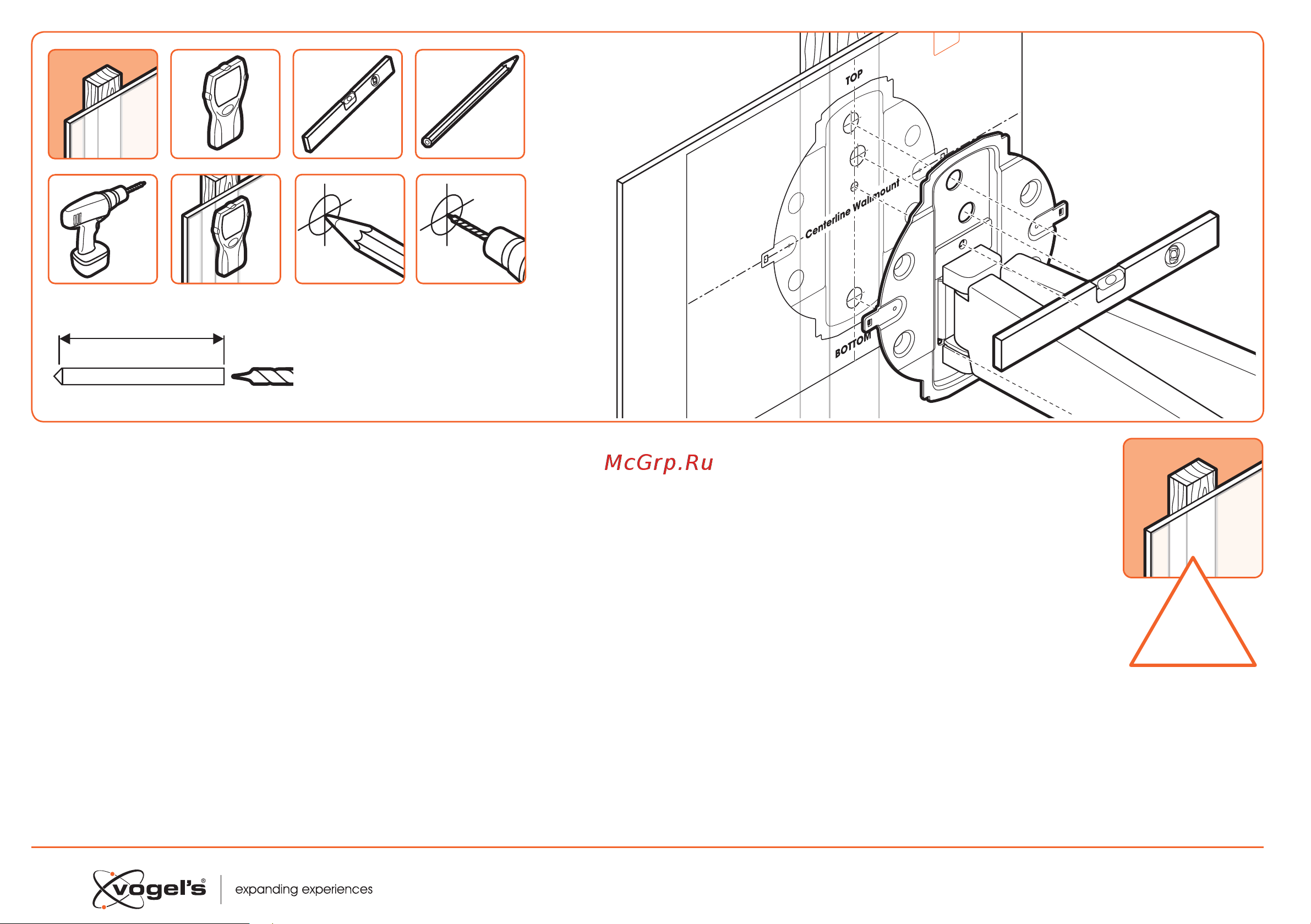

5 Use the drilling template to drill the holes.
Make sure to drill the smallest hole (X) in the middle of the stud.
DE - Verwenden Sie die Bohrschablone zum Bohren der Löcher. Achten Sie darauf,
das kleine Loch (X) in der Mie des Holzänders zu bohren.
FR - Utilisez le gabarit de perçage pour forer les trous.
Veillez à forer le trou le plus petit (X) au centre de la plaque.
NL - Gebruik de sjabloon om de gaten op de juie plaats te boren.
Boor het kleine gat (X) in het midden van het eunpunt.
ES - Utilice la plantilla para perforar los agujeros.
Asegúrese de perforar el agujero más pequeño (X) en medio de la pieza.
IT - Utilizzare il modello di foratura per eseguire i fori.
Accertarsi di eeuare il foro più piccolo (X) al centro della aa.
PT - Use o modelo de perfuração para abrir os orifícios.
Certifique-se que abre o orifício mais pequeno (X) no centro do suporte.
EL - Χρησιμοποιήστε το πρότυπο διάνοιξης οπών για να ανοίξετε τρύπες.
Ανοίξτε οπωσδήποτε τη μικρότερη τρύπα (X) στο μέσον του στηρίγματος.
SV - Använd borrmallen för a borra hålen.
Se till a borra det mina hålet (X) i mien av olpen.
PL - Użyj szablonu do wiercenia, aby wywiercić otwory.
Upewnij się, że najmniejszy otwór (X) zoanie wywiercony na środku słupka.
RU - Для сверления отверстий используйте разметку. По середине крепежной
детали просверлите самое маленькое отверстие (X).
2
3
ø 6mm
ø 15/64"
70mm/2.8"
1
CS - Pomocí vrtací šablony vyvrtejte otvory. Nezapomeňte vyvrtat
nejmenší otvor (X) doprořed spojovací čái.
SK - Pomocou vŕtacej šablóny vyvŕtajte otvory.
Dbajte na to, aby e najmenší otvor (X) vyvŕtali do redu ĺpika.
HU - A furatok kifúrásához használja a fúrósablont.
Ügyeljen rá, hogy a konzol közepére a legkisebb furatot (X) fúrja.
TR - Delikleri delmek için delme şablonunu kullanın.
Delik dizisindeki en küçük deliği (X) delin.
RO - Utilizați șablonul pentru a da găurile.
Aveți grijă să dați cea mai mică gaură (X) în mijlocul bolțului.
UK - Використовуйте шаблон для свердління, щоб просвердлити
отвори. Переконайтесь, що свердлите найменший отвір (Х) всередині деталі.
BG - Използвайте пробивния шаблон за да пробиване на дупките.
Уверете се, че най-малката дупка (Х) е пробита в средата на гредата.
JA -
ドリリング テンプレートを使って、穴を開ける。
スタッド中央に最小の穴 (X) を開ける。
ZH - 使用钻孔模板进行钻孔。
务必要在双头螺栓中间钻出最小的孔
(X)。
