![Vogels Next 7345 [20/28] Remove the tv from the wall mount c](/img/pdf.png)
Vogels Next 7345 [20/28] Remove the tv from the wall mount c
![Vogels Next 7345 [20/28] Remove the tv from the wall mount c](/views2/1534196/page20/bg14.png)
20

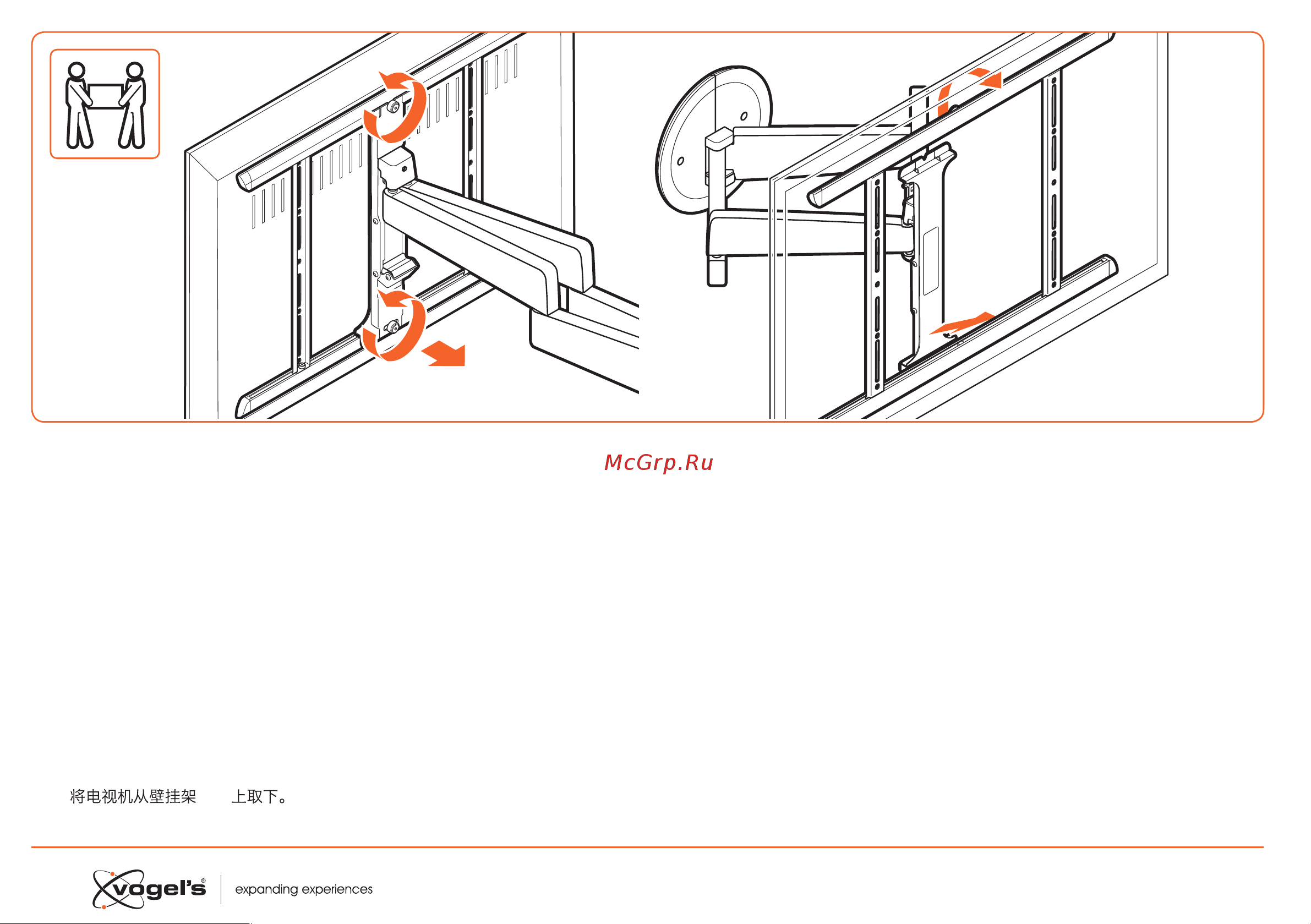

• Remove the TV from the wall mount (C).
DE - Nehmen Sie das Fernsehgerät vom Wandhalter (C).
FR - Déposez le téléviseur du support mural (C).
NL - Haal de tv van de wandeun (C).
ES - Retire el televisor del soporte de pared (C).
IT - Rimuovere la TV dal supporto a parete (C).
PT - Retire o televisor do suporte de parede (C).
EL - Αφαιρέστε την τηλεόραση από την επίτοιχη βάση (C).
SV - Ta bort tv:n från väggfäet (C).
PL - Zdejmij telewizor z uchwytu ściennego (C).
RU - Снимите телевизор с настенного кронштейна (C).
CS - Sejměte televizor z náěnné jednotky (C).
SK - Televízor zložte z náennej montáže (C).
HU - Vegye le a TV-készüléket a fali tartóról (C).
TR - TV’yi duvar ayaklığından (C) çıkarın.
RO - Demontaţi TV-ul de pe suportul de perete (C).
UK - Зніміть телевізор з настінного кронштейна (C).
BG - Свалете телевизора от конзолата за стена (C).
JA - テレビをウォール マウント (C) から外す。
ZH -
(C)
C
C
