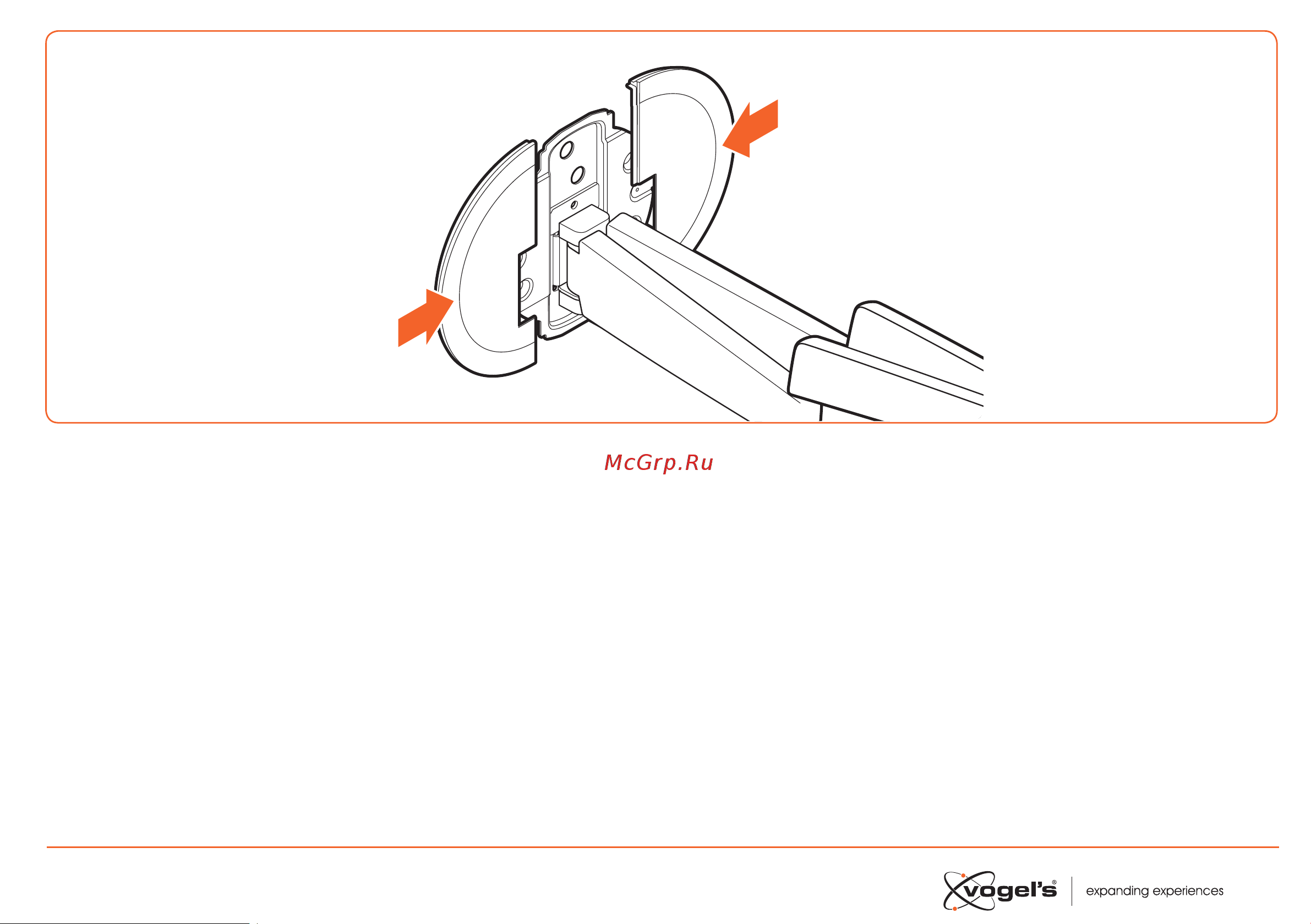

7 Place the covers (D) back.
DE - Bringen Sie die Abdeckungen (D) wieder an.
FR - Remeez les capots (D) en place.
NL - Plaats de afdekkappen (D) terug.
ES - Vuelva a colocar las cubiertas embellecedoras (D).
IT - Rimontare i coperchi (D).
PT - Volte a colocar as coberturas (D).
EL - Επανατοποθετήστε τα καλύμματα (D).
SV - Sä tillbaka skydden (D).
PL - Nałóż z powrotem osłony (D).
RU - Установите защитные панели (D) обратно.
CS - Umíěte zadní čá krytu (D).
SK - Nasaďte kryty (D).
HU - Tegye viza a burkolatokat (D).
TR - Kapakları (D) geri takın.
RO - Puneți înapoi capacele (D).
UK - Поверніть кришки (D) на місце.
BG - Поставете капаците (Д) обратно на място.
JA -
カバー (D) を元に戻す。
ZH - 放回盖板 (D)。
