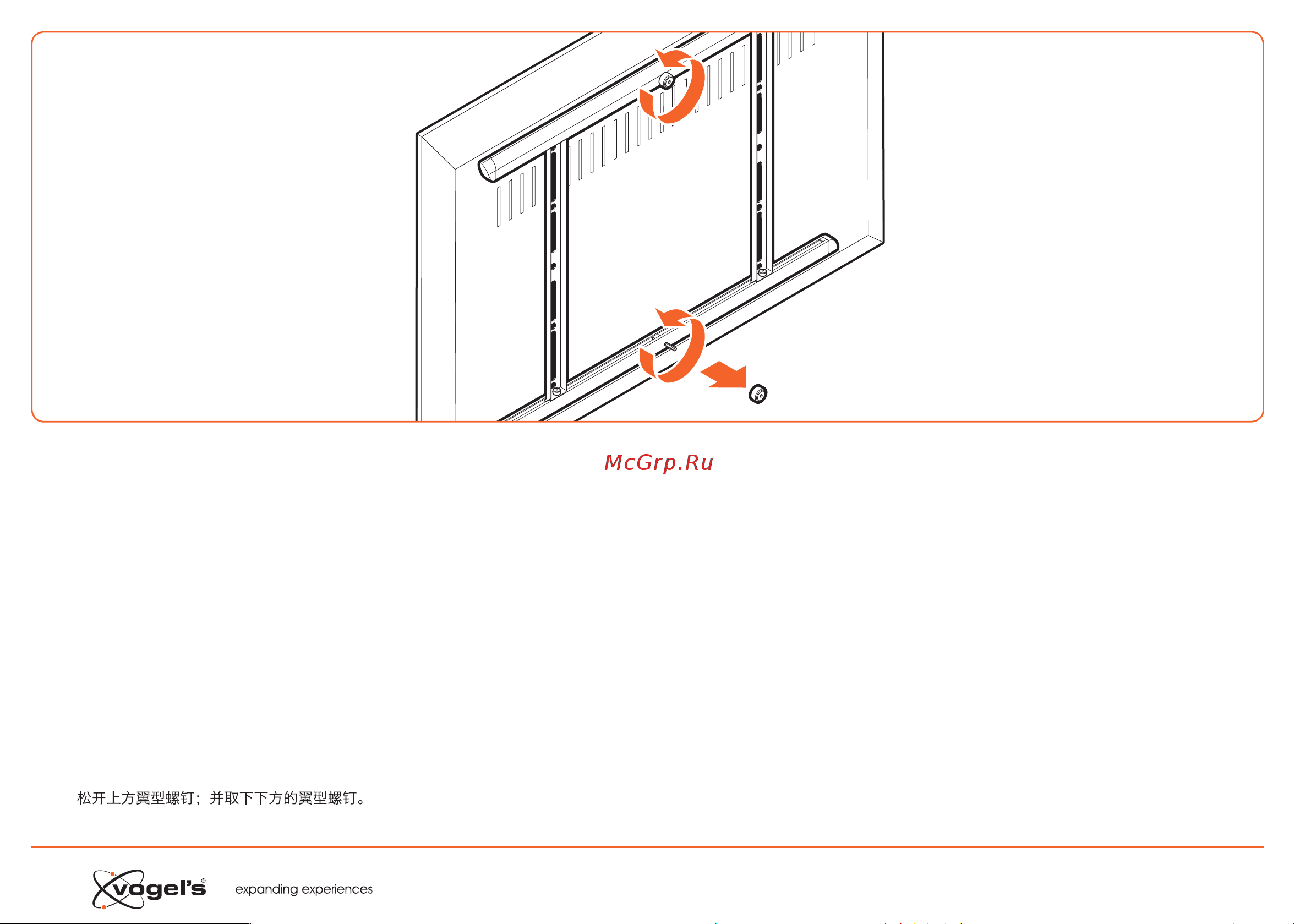

8.1 Loosen the upper thumbscrew; remove the lower thumbscrew.
DE
- Lösen Sie die obere Flügelschraube. Entfernen Sie die untere Flügelschraube.
FR - Deerrez la molee supérieure ; déposez la molee inférieure.
NL - Draai de bovene duimschroef loer; verwijder de ondere duimschroef.
ES - Afloje el tornillo de presión superior y quite el inferior.
IT - Allentare la vite a tea zigrinata superiore; rimuovere la vite a tea zigrinata inferiore.
PT - Desaperte o parafuso borboleta superior; retire o parafuso borboleta inferior.
EL - Λασκάρετε την επάνω βίδα με ροδέλα και αφαιρέστε την κάτω βίδα με ροδέλα.
SV - Loa den övre vingskruven och ta bort den nedre vingskruven.
PL - Poluzuj górną śrubę i wyjmij dolną śrubę.
RU - Ослабить верхний винт с накатанной головкой; удалить нижний винт с накатанной головкой.
CS - Rukou povolte horní šroub; odraňte dolní šroub.
SK - Povoľte hornú vrúbkovanú skrutku; vyberte spodnú vrúbkovanú skrutku.
HU - Lazítsa meg a kézzel húzható felső csavart; távolítsa el a kézzel húzható alsó csavart.
TR - Ü vidayı gevşetin; alt vidayı sökün.
RO - Slăbiţi şurubul de presiune superior; scoateţi şurubul de presiune inferior.
UK - Послабте верхній гвинт баранець; зніміть нижній гвинт баранець.
BG - Разхлабете горния винт за ръчно отвиване; махнете долния винт за ръчно отвиване.
JA - 上の蝶ネジを緩め、下の蝶ネジを外す。
ZH -
