Данный документ подготовлен специалистами компании ПАЛАДИН и является справочным. Юридической силы не имеет!
6
ПРИМЕЧАНИЕ: Этот тип шлейфа можно использовать
только для извещателей с нормально замкнутыми
контактами.
ПРИМЕЧАНИЕ: Только один извещатель с нормально
замкнутыми контактами можно включать в шлейф зоны.
Включение в шлейф нескольких извещателей не
допускается.
Следующая таблица показывает состояние зоны при
определённых условиях.
Сопротивление шлейфа Статус
0 Ом (короткое замыкание, пробой) Замыкание
5,6кОм (контакт замкнут) Закрыт
Бесконечное (обрыв, разомкнут) Темпер
11,2кОм (Контакт открыт) Нарушен
Наличие оконечного резистора....................... Ячейка [013]:[1]
Двойной оконечный резистор.......................... Ячейка [013]:[2]

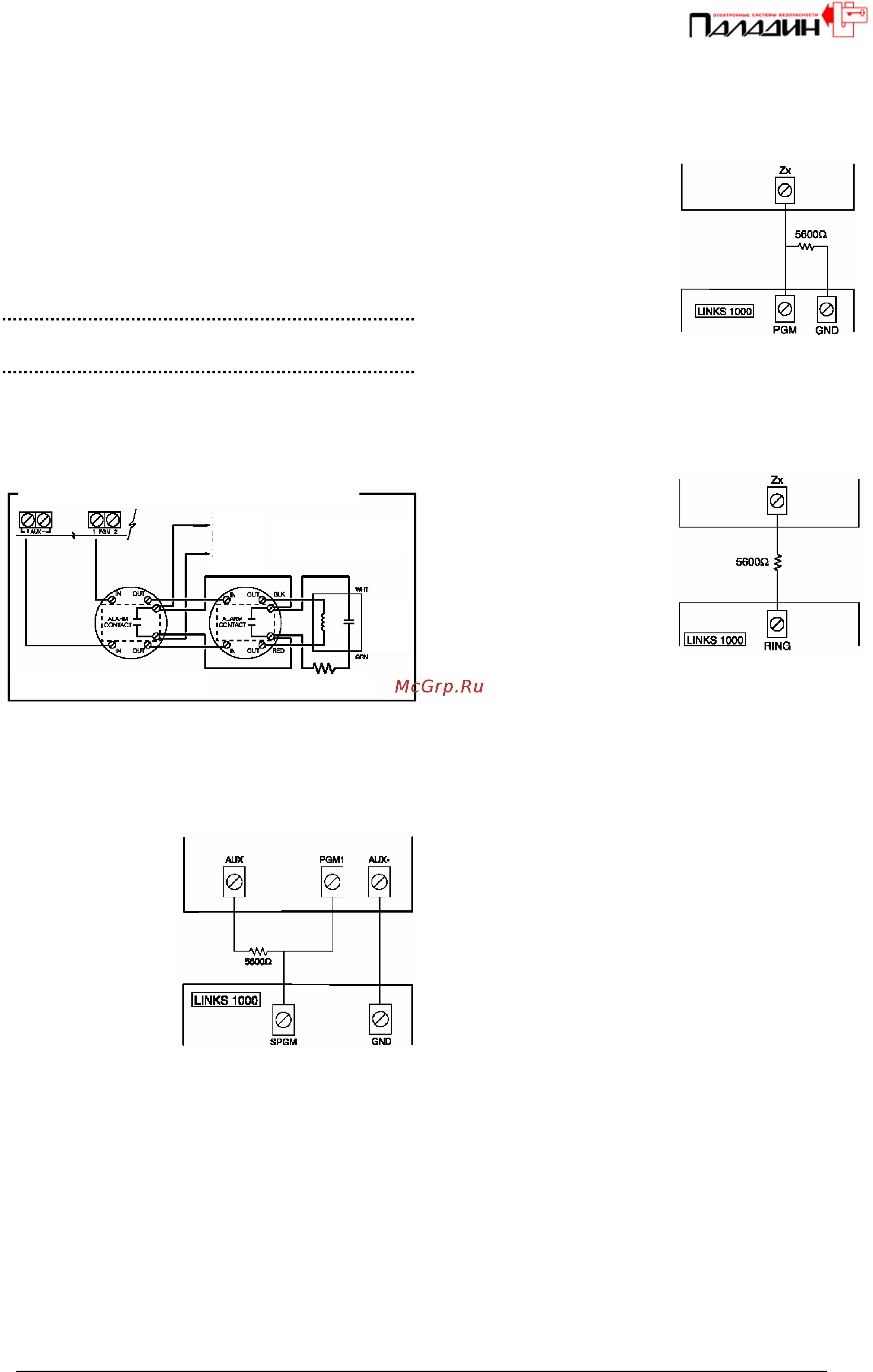

2.9 Шлейф пожарной зоны
ПРИМЕЧАНИЕ: Для 4-х проводных пожарных извещателей.
Все пожарные зоны должны быть подведены согласно
следующей схеме:
2.10 Шлейф зоны модуля
LINKS
Поддержка модуля LINKS.
При использовании
модуля сотовой связи
LINKS, подключите его
к контрольной панели
согласно следующей
схеме:
Шлейф контроля LINKS (24-часа)
При использовании модуля сотовой связи LINKS1000 любая
из зон может конфигурироваться для контроля модуля LINKS.
Запрограммируйте эту зону, как зону типа (09), т.е. 24-
часовую контроля, в ячейке [001].
В режиме контроля LINKS, если
появится неисправность
LINKS1000, то зона будет
нарушена, и панель сообщит
об этом событии на станцию
мониторинга. Для этого типа
зон всегда требуется
одиночный оконечный резистор
(5,6кОм)
Шлейф зоны контроля должен
быть выполнен следующим
образом:
Ответ LINKS. (Зона LINKS ANSWER)
При использовании сотового модуля LINKS1000 любая зона
может быть запрограммирована на тип LINKS Answer (ответ).
Такая зона позволяет
осуществлять загрузку панели
при неисправности
телефонной линии. Если LINKS
принимает телефонный звонок,
то активизируется выход RING
на модуле LINKS. Для шлейфа
зоны такого типа всегда
требуется установка резистора
5,6кОм.
Шлейф зоны ответа LINKS
должен быть выполнен
следующим образом:
ПРИМЕЧАНИЕ: Зона ответа LINKS нужна только при
удаленной загрузке панели через модуль LINKS.
ПРИМЕЧАНИЕ: При использовании модуля LINKS не
следует включать определения сигнала занятости.
ПРИМЕЧАНИЕ: Зоны пультов нельзя использовать как
зоны Контроля 24 часа и Ответ LINKS.
2.11 Зоны пультов
К пультам с входами зон (т.е. «Z») можно подключать
извещатели, например, дверные контакты. Это позволит вам
сэкономить на проводке шлейфа до контрольной панели
(пульт, как правило, устанавливается рядом с дверью).
Чтобы установить пульт, откройте корпус, вывинтив винты
снизу. Найдите пять клемм на плате пульта. Подключите
четыре провода шины панели управления: красный к R,
чёрный к B, жёлтый к Y, а зелёный к G.
Для подключения шлейфа зоны подключите один провод к
клемме Z, а другой - к В. для питаемых устройств используйте
красный и чёрный, чтобы подать питание на устройство.
Клемма R это плюс питания, а клемма В - минус.
При использовании оконечного резистора используйте схемы,
приведенные в разделе 2.8.
Оконечные резисторы необходимо размещать в последнем
извещателе шлейфа, а не в пульте.
Не устанавливайте два оконечных
р
езисто
р
а в пожа
р
ной зоне
5,6кОм
ОКОНЕЧНЫЙ РЕЗИСТОР
МИНИМАЛЬНОЕ СЕЧЕНИЕ
ПРОВОДОВ ДЛЯ ПОЖАРНЫХ
ШЛЕЙФОВ AWG18
К КЛЕММЕ Z
ПОЖАРНОЙ
ЗОНЫ
К ЛЮБОЙ
КЛЕММЕ
СОМ
РЕЛЕ
КОНТРОЛЯ
ПИТАНИЯ
В ШЛЕЙФЕ
RM-1
ЗЕЛ
ШЛЕЙФ 4- ПРОВОДНОГО ИЗВЕЩАТЕЛЯ ДЫМА СО СБРОСОМ
