7
ПРИМЕЧАНИЕ: Зоны пультов не поддерживают двойные
оконечные резисторы.
Назначение зон пультов
При использовании зоны пульта, для зоны каждого пульта
нужно запрограммировать номер (в программировании
установщика).
Во-первых, убедитесь, что вы задали адреса всем пультам
(см. раздел 2.5 на стр. 4).
Войдите в ячейку программирования [020], чтобы назначить
номера зон. Можно ввести 8 двузначных номеров, по одному
для каждого адреса пульта по порядку. Первым вводится
номер зоны пульта с адресом 1, вторым вводится номер зоны
пульта с адресом 2 и т.д.
Пример: Мы хотим назначить зоне пульта LCD5500Z с
адресом 8 номер 3. Войдем в ячейку [020] и введем для
пультов с адресами с 1 по 7 последовательно 7 раз число 00,
для адреса 8 введем число 03. Как только мы введем
последнее число, мы выйдем из ячейки [020], но останемся в
режиме программирования.
ПРИМЕЧАНИЕ: Если назначить зонам пультов номера с 1
по 4, то зоны панели не будут работать, их заменят зоны
пультов.
ПРИМЕЧАНИЕ: После назначения номеров зон пультов,
необходимо задать типы для этих зон и установить
атрибуты (см. раздел 5.4 на стр.17).

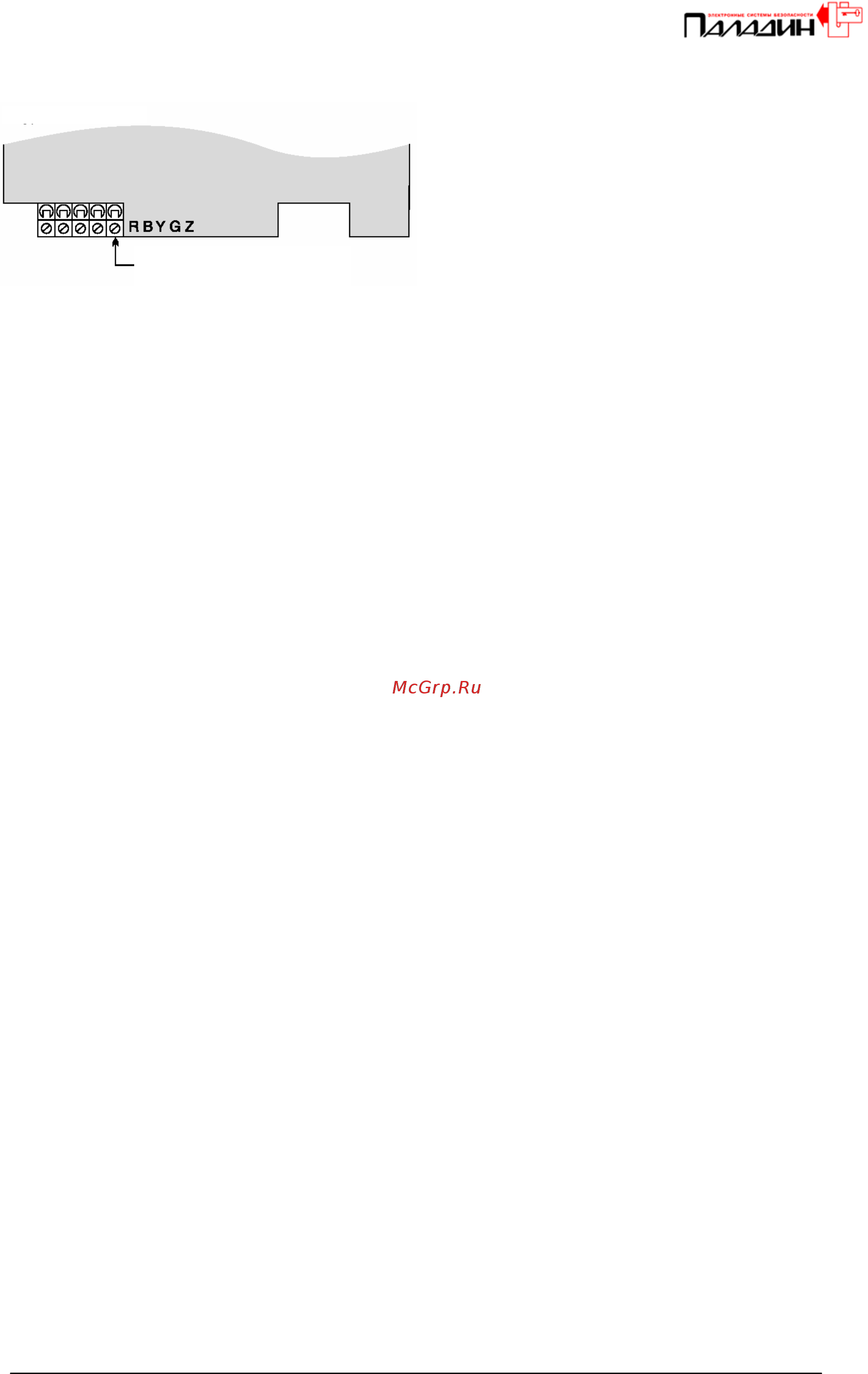

Плата пульта
Пульт без поддержки зоны не
имеет клеммы Z
