Данный документ подготовлен специалистами компании ПАЛАДИН и является справочным. Юридической силы не имеет!
4
Программируемые выходы - PGM1 и PGM2
Каждый программируемый выход, при активизации,
подключается к общему проводу (открытый коллектор
транзистора).
PGM1 имеет
нагрузочную
способность 300мА.
Подключите плюс
светодиодного
индикатора или
зуммера к AUX+, а
минус к PGM1. Если
требуется больший
ток, нежели 300мА, то
следует использовать

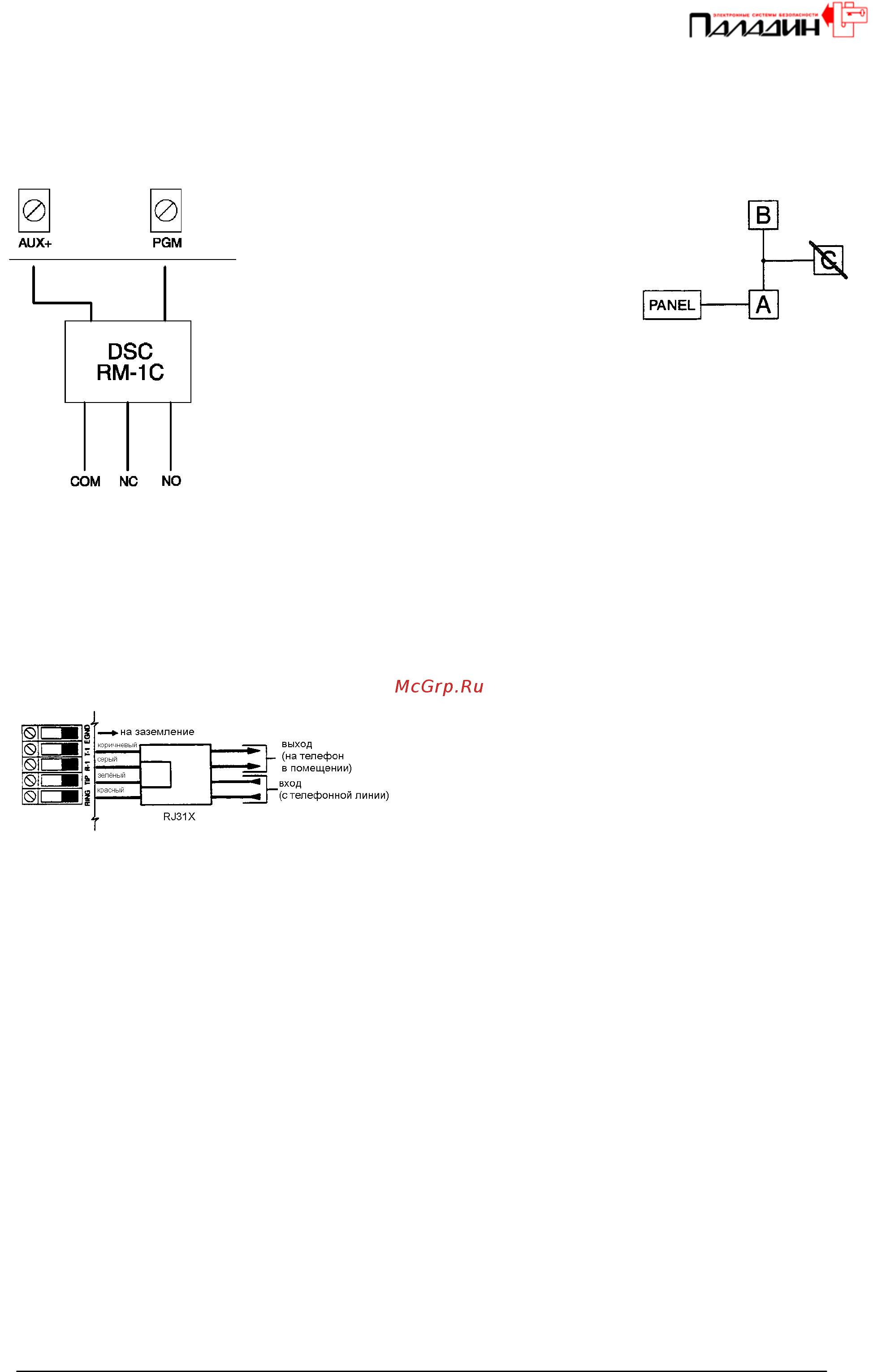

реле. Подключение
реле показано на
рисунке.
PGM2 работает
подобно PGM1.
Однако, PGM2 имеет
нагрузочную
способность 50мА.
Программирование
выходов описано в
разделе 5.11 на стр.21.
Клеммы входов зон - Z1 – Z4
Шлейфы с извещателями подключаются к входам зон
контрольной панели. Предлагается иметь индивидуальный
шлейф для каждого извещателя, хотя в одном шлейфе могут
быть и несколько извещателей. Подробное описание
шлейфов смотрите в разделе 2.8 на стр.5.
Клеммы телефонной линии - TIP, RING, T-1, R-1
Если требуется телефонная линия для передачи сообщений
на станцию мониторинга или для загрузки данных,
подключите телефонную розетку RJ31X следующим образом:
ПРИМЕЧАНИЕ: Для правильной работы системы, между
контрольной панелью и вводом телефонной линии не
должно быть никакого оборудования. Не подключайте
коммуникатор панели к той линии, по которой планируете
передавать факсы. Такие линии часто имеют голосовые
фильтры, разрывающие связь при наличии в линии сигнала,
отличного от сигнала факса.
2.3 Подключение к шине
Keybus и ее
характеристики
Шина Keybus используется панелью для двусторонней связи
с модулями и пультами. Красная (AUX+) и чёрная (AUX-)
клеммы используются для питания, жёлтая (YEL) и зелёная
(GRN) клеммы - это синхросигнал и данные соответственно.
Четыре клеммы шины на панели должны быть подключены к
четырём клеммам шины всех модулей и пультов
Прокладка шины Keybus имеет следующие ограничения:
Шина должна прокладываться 4-х проводным кабелем
(диаметр 0.5мм), предпочтительно использовать две
витые пары
Кабель от модулей и пультов следует подводить к
панели, но допускается последовательное или
древовидное соединение модулей или пультов
Любой модуль можно подключить в любом месте шины.
Вам не нужно прокладывать отдельный шлейф для
пультов, и т.д.
Никакой модуль не может находиться дальше, чем в
330м (по длине кабеля) от панели.
Не следует использовать экранированный кабель.
Пример прокладки шины Keybus
ПРИМЕЧАНИЕ:
Модуль (А) правильно
подключен - в пределах
330м от панели по
кабелю.
Модуль (В) правильно
подключен - в пределах
330м от контрольной
панели.
Модуль (С) НЕПРАВИЛЬНО подключен, так как длина кабеля
до панели более 330м.
2.4 Потребление: модули и
аксессуары
Для правильной работы контрольной панели необходимо,
чтобы нагрузочная способность источника питания
контрольной панели и модулей расширения не была
превышена. Используйте следующие данные для расчета
нагрузки.
РС585 (12В постоянного тока)
AUX+:........ 550мА: вычтите потребление пультов, модулей
расширения и аксессуаров, подключенных к
клемме AUX+.
BELL: ........700мА непрерывно, 3.0А на короткий период.
Допустимо только при подключенном
аккумуляторе.
Потребление модулей и пультов РС585 (при 12В)
Пульт LCD5500Z: 75-85мА
Пульт PC1555RKZ: 75-85мА
Пульт РС5508Z: 75-85мА
Модуль принтера РС5400: 65мА
Модуль приемника РС5132: 125мА
Другие устройства
Пожалуйста, внимательно прочитайте литературу
производителя, чтобы определить максимальное
потребление для каждого из устройств - при активизации или
оповещении - и включите необходимые значения в свои
расчёты нагрузки. Подключенные устройства не должны
превышать допустимой нагрузки панели не при каких
обстоятельствах её работы.
2.5 Подключение пульта
Для пультов имеется 8 адресов. Пульт со светодиодными
индикаторами имеет заводскую установку адреса 1. Пульт с
ЖКИ индикатором имеет заводскую установку адреса 8.
Каждый пульт должен иметь свой адрес. Это дает
возможность панели контролировать каждый пульт по
отдельности. Тогда, контрольная панель может выдать
сигнал неисправности при отключении одного из пультов.
ПРИМЕЧАНИЕ: Один ЖКИ пульт должен иметь адрес 8,
чтобы его можно было программировать через программу
DLS-1.
Регистрация пульта в системе
Для того чтобы запрограммировать адрес пульта:
1. Войдите в режим программирования установщика
([][8][Код установщика]).
2. Введите номер ячейки программирования пультов [000].
(КЛЕММА ЛЮБОГО
ВЫХОДА)
КРАСН ЧЕРН
БЕЛ ЖЕЛТ ЗЕЛ
150
150
75
75
