Ebara EVM 18 12F5/11 [43/107] Mærkedata
![Ebara EVM 10 5N5/2,2 [43/107] Mærkedata](/views2/1536782/page43/bg2b.png)
43

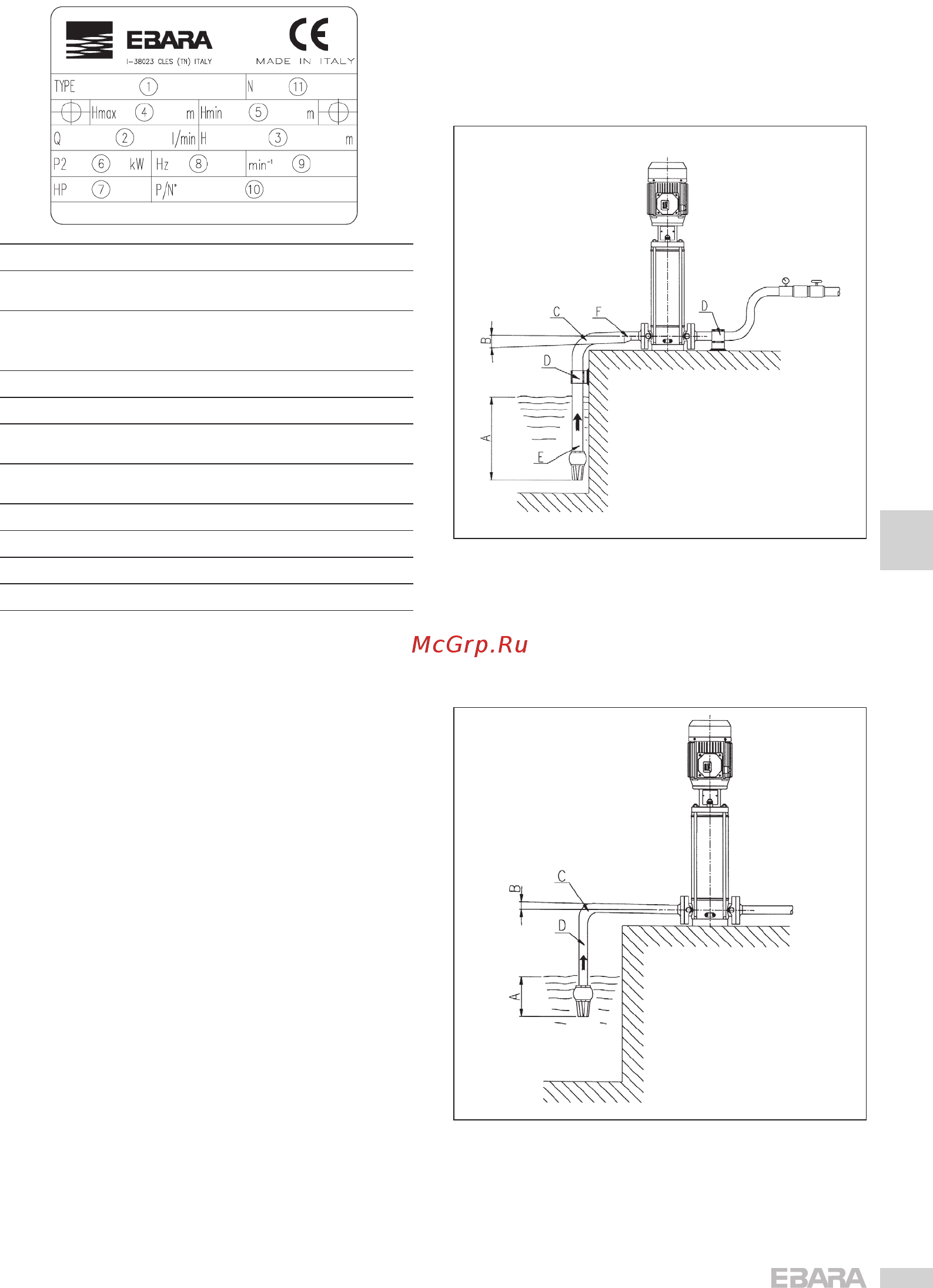

12.5. MÆRKEDATA
1) “TYPE” Pumpemodel
2) “Q”
Angivelse af minimums- og maksimumskapa-
citetspunkterne
3) “H”
Angivelse af løftehøjdepunkterne, der svarer til
minimumskapaciteten
og maksimumskapaciteten
4) “Hmax” Maksimumsløftehøjde
5) “Hmin” Minimumsløftehøjde
6) “P2”
Motorens nominaleffekt (effekt ydet ved
aksen)
7) “HP”
Motorens nominaleffekt udtrykt i hestekræfter
(horse power)
8) “Hz” Frekvens
9) “min-1” Rotationshastighed
10) “P/N°” Pumpeartikelkode
11) “N” Materialekode
12.6. ADVARSLER VEDRØRENDE KORREKT DRIFT PÅ
ELEKTROPUMPERNE EVM (FIG.1-FIG.2)
12.7. NEJ TIL KAVITATION
Som kendt er kavitation det destruktive pumpefænomen,
der opstår når det opsugede vand omformes til damp inden i
pumpen. EVM-pumperne, udstyret med de interne hydrauliske
elementer af rustfrit stål, lider mindre end andre pumper, ud-
ført i knap så ædle materialer, men kan dog ikke siges fri for
skaderne, som kavitation medfører.
Man bør derfor installere pumperne i henhold til de fysiske love
og reglerne om væsker og pumper.
I det nedenstående fremhæves kun de praktiske udfald af
ovennævnte regler og fysiske love.
I standardmiljøforhold (15°C, og ved havets overfl ade) omfor-
mes vand til damp, når det udsættes for et undertryk på over
10.33 m. Derfor er 10.33 m vands maksimale teoretiske løfte-
højde. EVM-pumperne, som alle andre centrifugalpumper, kan
ikke udnytte hele den teoretiske løftehøjde på grund af deres
interne tab, kaldet NPSHr, der skal fratrækkes. Af samme årsag
er en EVM-pumpes teoretiske løftehøjde 10.33 m minus dens
NPSHr i det betragtede arbejdspunkt.
EVM-pumpernes NPSHr kan udledes af kurverne i kataloget og
skal allerede tages i betragtning under udvælgelsesfasen.
Hvis pumpen er monteret over vandspejlet eller skal opsuge
koldt vand med en 1 eller 2 meter lang rørledning med en eller
to store bøjninger, kan man ignorere NPSHr. Desto mere be-
sværlig installationen er, desto vigtigere er NPSHr. Installatio-
nen bliver besværlig når:
a) Opsugningens niveauforskel er stor;
b) Opsugningsrørledningen er lang og/eller med mange bøj-
ninger og/eller med fl ere ventiler (store tab af tryk i opsug-
ning);
c) Bundventilens tab af tryk er stort (stort tab af tryk i opsug-
ning);
d) Pumpen benyttes ved en kapacitet i nærheden af maksi-
mumsmærkekapaciteten (pumpens NPSHr øges når kapa-
citeten øges udover maksimalydelsen);
e) Vandtemperaturen er høj. (Ved 80-85°C er det allerede mu-
ligt at pumpen skal anbringes under vandspejlet);
f) Høj beliggenhed (byer i bjerge).
FIG. 1
a) God neddykning;
b) Positiv hældning;
c) Bøjning med stor radius
d) Rørledninger med uafhængige understøtninger;
e) Opsugningens rørledningsdiameter ≥ pumpens mundings-
diameter;
f) Excentrisk reduktion.
FIG. 2
a) Utilstrækkelig neddykning;
b) Negativ hældning, opståen af luftlommer;
c) Skarp bøjning, lastreduktion;
d) Rørledningsdiameter < pumpens mundingsdiameter, tab af
tryk.
DK
