7

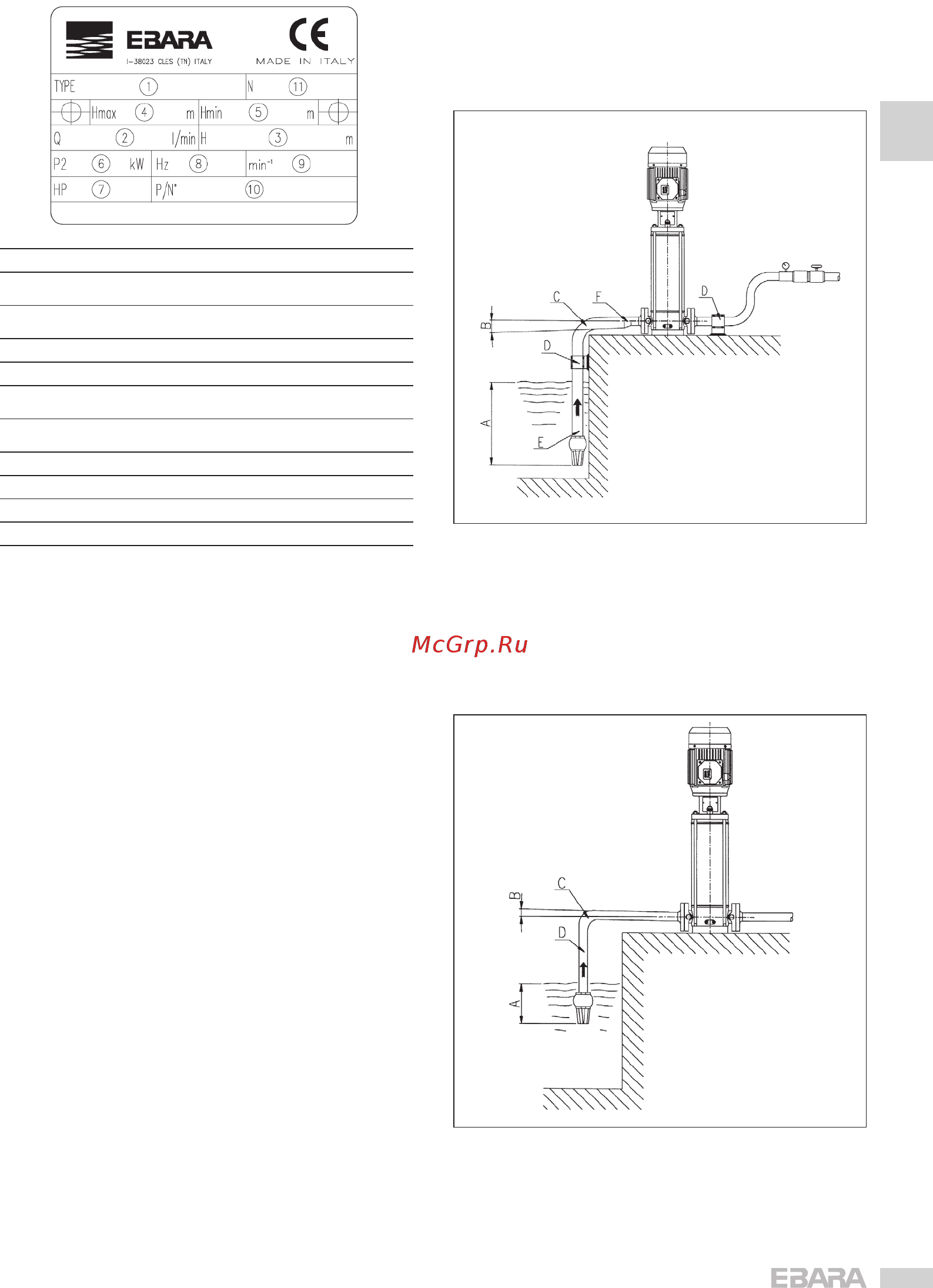

12.5. TARGA DATI
1) “TYPE” Modello pompa
2) “Q”
Indicazione dei punti di portata minima e
massima
3) “H”
Indicazione dei punti di prevalenza corrispon-
denti alla minima e massima portata
4) “Hmax” Prevalenza massima
5) “Hmin” Prevalenza minima
6) “P2”
Potenza nominale del motore (potenza resa
all’asse)
7) “HP”
Potenza nominale del motore espressa in Hp
(horse power)
8) “Hz” Frequenza
9) “min-1” Velocità di rotazione
10) “P/N°” Codice articolo pompa
11) “N” Codice materiali
12.6. AVVERTENZE PER UN CORRETTO FUNZIONAMENTO
DELLE ELETTROPOMPE EVM (FIG. 1 - FIG. 2)
12.7. NO ALLA CAVITAZIONE
La cavitazione, com’è noto, è quel fenomeno distruttivo per le
pompe, che si verifi ca quando l’acqua aspirata si trasforma
in vapore e all’interno della pompa. Le pompe EVM, dotate di
parti idrauliche interne in acciaio inossidabile, soffrono meno
di altre eseguite con materiali meno pregiati, però non posso-
no comunque sottrarsi ai danni che la cavitazione comporta.
Occorre quindi installare le pompe rispettando le leggi fi siche
e le regole relative ai fl uidi ed alle pompe stesse.
Riportiamo qui solo le risultanze pratiche delle suddette re-
gole e leggi fi siche.
In condizioni ambientali standard (15°C, e a livello del mare)
l’acqua si trasforma in vapore quando soggetta ad una de-
pressione maggiore di 10.33 m. Quindi 10.33 m è la mas-
sima altezza di sollevamento teorica dell’acqua. Le pompe
EVM, come tutte le pompe centrifughe, non riescono a sfrut-
tare tutta l’altezza di sollevamento teorica a causa di una loro
perdita interna detta NPSHr che va detratta. Quindi la capaci-
tà d’aspirazione teorica di ciascuna pompa EVM è di 10.33 m
meno il suo NPSHr nel punto di lavoro considerato.
L’NPSHr delle pompe EVM è rilevabile dalle curve di catalogo
e va considerato ancora in fase di selezione della pompa.
Quando la pompa è sottobattente o deve aspirare acqua fred-
da da 1 o 2 m con tubo corto con una o due curve ampie,
l’NPSHr può essere trascurato. L’NPSHr va tanto più conside-
rato quanto più l’installazione è diffi cile. L’installazione diventa
diffi cile quando:
a) Il dislivello d’aspirazione è alto;
b) Il tubo di aspirazione è lungo e/o con molte curve e/o con
più valvole (alte perdite di carico in aspirazione);
c) La valvola di fondo ha una perdita di carico elevata (alte
perdite di carico in aspirazione);
d) La pompa viene utilizzata ad una portata prossima alla
portata massima di targa (l’NPSHr aumenta all’aumenta-
re della portata oltre quella di massimo rendimento);
e) La temperatura dell’acqua è elevata.(Con 80-85°C è già
probabile che la pompa debba essere sotto battente);
f) La quota altimetrica è alta (paesi di montagna).
FIG. 1
a) Buona immersione;
b) Pendenza positiva;
c) Curva ad ampio raggio
d) Tubazioni con supporti indipendenti;
e) Diamertro tubo aspirazione ≥ diametro bocca della pompa;
f) Riduzione eccentriche.
FIG. 2
a) Immersione insuffi ciente;
b) Pendenza negativa, creazione sacche d’aria;
c) Curva brusca, perdita di carico;
d) Diametro tubo < diametro bocca della pompa, perdite di
carico.
I
