6
Input Gain
Mic/Line In
9VAC
1.3A
musIQ is a registered
trademark of 3dB Research
Left Out Right Out
Guitar Thru
Left
Line Out
Right
Line Out
Stereo
Headphone
Expression
Pedal
Guitar In
Ground
Lift
On
Off
1 2 3 4 5 6 7 8 9 10
1.

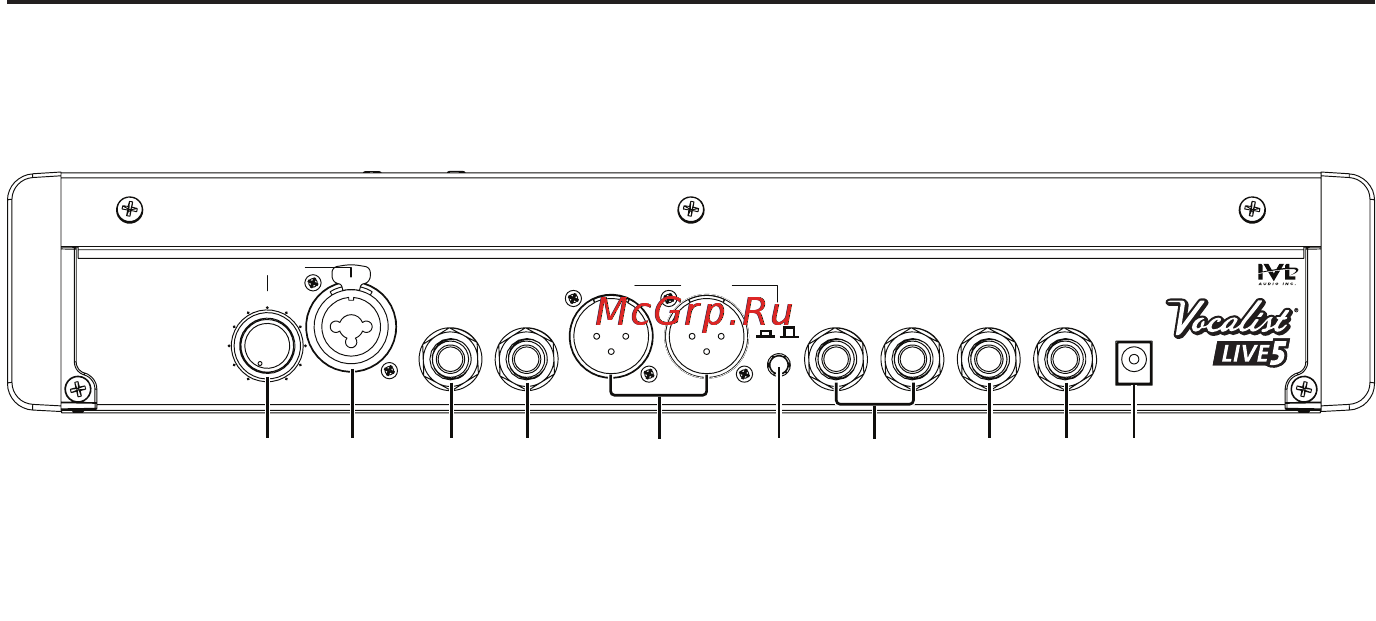

Задняя панель
1. Входной уровень Mic/Line
Ручка настраивает усиление для линейного и микрофонного каналов.
Поворачивайте по часовой стрелке, чтобы увеличить усиление, или против
часовой стрелки, чтобы уменьшить его. Если LED шкала сигнала вокала
достигает красной отметки, когда Вы поете, необходимо уменьшить усиление
микрофона.
2. Mic/Line In
Это комбинация микрофонного (XLR) и линейного (1/4'') входов, на него
подается основной сигнал в Vocalist® Live 5. Подключите конденсаторный или
динамический микрофон при помощи кабеля XLR. Если микрофонный сигнал
является линейным (подается с выхода предусилителя перед Vocalist® Live 5),
подключите сюда линейный выход предусилителя при помощи балансного или
небалансного кабеля 1/4''.
3. Guitar In
Подключите гитару напрямую к этому высокоимпедансному входу. Обратите
внимание, что между разъемами Guitar In и Guitar Thru не происходит потери
качества.
4. Guitar Thru
Подключите этот выход к входу гитарного усилителя или микшера (если в
гитаре есть активные элементы).
5. Left Out и Right Out (выходы XLR)
Подключите эти балансные XLR выходы к активным колонкам или микшеру.
Выходы XLR могут работать как в режиме стерео (на передней панели горит
кнопка Stereo), так и в режиме моно (кнопка Stereo не горит). Каждый из
выходов можно использовать в режиме моно.
6. Ground Lift
Переключатель XLR Ground Lift можно использовать для устранения гудения и
шума из-за проблем с замыканием по земле, если VL5 подключен к активным
колонкам и гитарному усилителю одновременно. Если Вы слышите гудение или
жужжание от усилителя или колонок, попробуйте нажать эту кнопку.
7. Line Out Left/Right
Подключите оба балансных/небалансных разъема к микшеру, активным
колонкам или аудиосистеме. Если используется только один выход, то
убедитесь, что включен режим моно (кнопка Stereo на передней панели не
горит).
