Digitech VOCALIST LIVE 5 VOCAL [16/44] Настройка вашей гитары
![Digitech VOCALIST LIVE 5 VOCAL [16/44] Настройка вашей гитары](/views2/1005370/page16/bg10.png)
10
Input Gain
Mic/Line In
9VAC
1.3A
musIQ is a registered
trademark of 3dB Research
Left Out Right Out
Guitar Thru
Left
Line Out
Right
Line Out
Stereo
Headphone
Expression
Pedal
Guitar In
Ground
Lift
On
Off
1 2 3 4 5 6 L R
1 2 3 4 5 6 L R

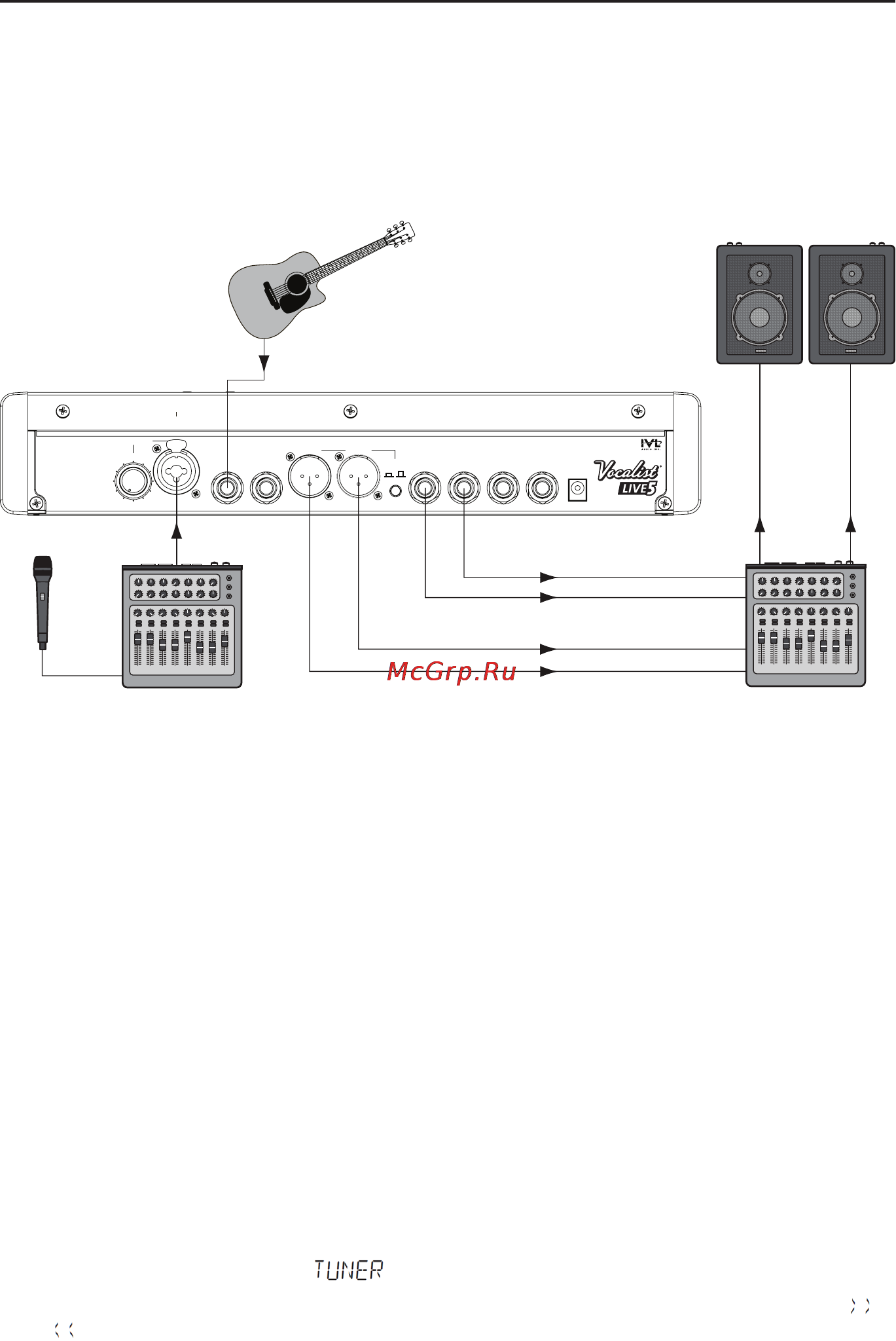

Подключение гитары и микрофона от микшера/
предусилителя к активным колонкам (стерео)
В этом случае между микрофоном и Vocalist Live 5 включается микшер или
предусилитель. Используйте 1/4" разъем входа Mic/Line для подключения
микрофона через предусилитель. Нажмите кнопку Stereo, чтобы она
загорелась, в этом случае включится режим стерео.
К микшеру
Стерео
Стерео
К колонкам
К микшеру
или
Ко входу
микрофона
Настройка чувствительности гитары
Во время игры на гитаре LED шкала сигнала гитары должна колебаться в
пределах зеленого и желтого диапазона. Если LED шкала сигнала гитары не
горит во время игры или горит только нижний зеленый сегмент, это означает,
что сигнал гитары слишком слабый, и значение параметра Guitar Sensitiv-
ity следует изменить на Hi в меню Utility. Если LED шкала сигнала гитары
колеблется в красном диапазоне, то необходимо изменить значение параметра
Guitar Sensitivity на LO в меню Utility (см. страницу 25 меню Utility).
Настройка Вашей гитары
Чтобы получить наилучшие гармоники при использовании технологии musIQ,
необходимо, чтобы гитара была точно настроена. Другой строй (например,
DADGAD или пониженный) можно использовать, если встроенный тюнер
показывает, что каждая струна настроена. Если Вы используете внешний
тюнер, убедитесь, что он настроен относительно частоты 440 Гц.
Для использования встроенного тюнера нажмите и удерживайте переключатель
эффектов, чтобы запустить гитарный тюнер. LED индикатор эффектов будет
мигать, на экране появится при активном режиме тюнера. Настраивайте
каждую струну, пока в центре экрана не появится звездочка (*) без стрелок (
или ), что означает точную настройку.
Примечание: Для корректной работы тюнера необходимо наличие достаточного
сигнала на входе. Его можно отследить на LED шкале сигнала гитары.
