Требования к системе
См. документацию по ПО RIP.
Таблица спецификаций
Характеристики принтера
Метод печати Струйная, по запросу
Конфигурация дюз 360 дюз × 2 ряда × 4 цвета
(Black (Черный), Cyan (Голу-
бой), Magenta (Пурпурный),
Yellow (Желтый))
Разрешение (макси-
мальное)
720 × 1440 dpi
Код управления Растр ESC/P (неизвестные ко-
манды)
Метод загрузки носи-
телей
Фрикционная подача
Встроенная память 512 Мб основной
128 Мб сетевой
Интерфейс Высокоскоростной USB, соот-
ветствующий специфика-
циям USB 2.0.
100Base-TX/1000Base-T
*1
Номинальное напря-
жение
100–240 В переменного тока
Номинальная частота 50–60 Гц
Номинальный ток 1,0–0,5 A
Энергопотребление Печать: прибл. 65 Вт
Режим готовности: прибл. 20
Вт
Режим ожидания: прибл. 9 Вт
В отключенном состоянии:
0,5 Вт и меньше
Характеристики принтера
Температура Эксплуатация: 15–35 °C/59–
95 °F (рекомендуется 15–25
°C/59–77 °F)
Хранение: 20–60 °C (-4–
140 °F) (не более 120 ч при
температуре 60 °C (140 °F), в
течение месяца при темпера-
туре 40 °C (104 °F))
Хранение (после распаков-
ки):
-20–40 °C (-4–104 °F) (в тече-
ние месяца на уровне 40 °C
(104 °F))
Влажность Эксплуатация: 20–80 % (40–
60 % рекомендуется) (без кон-
денсации)
Хранение (до и после распа-
ковки): 5 – 85% (без конденса-
ции)

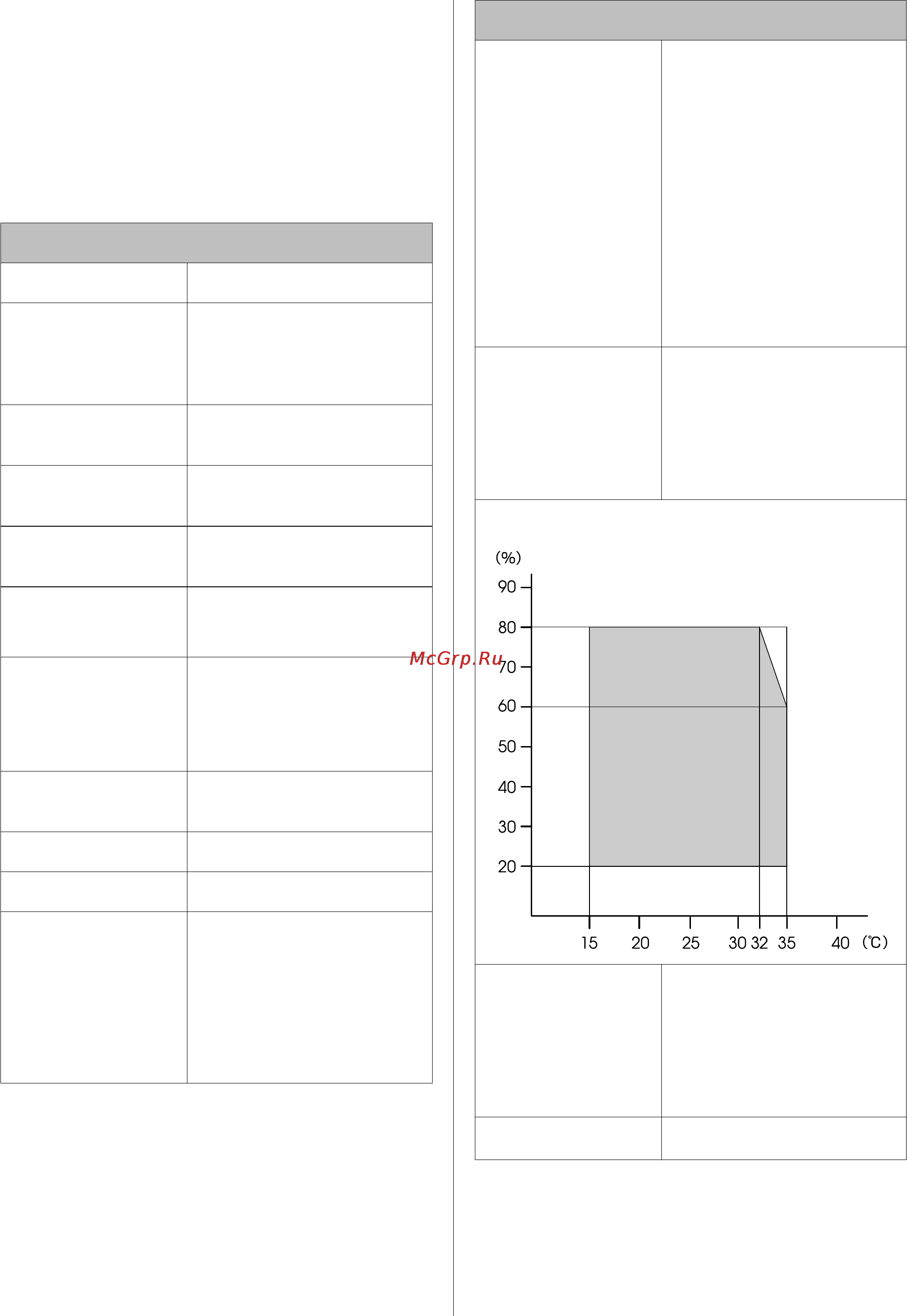

Рабочая температура / влажность окружающей среды
Размеры Размеры при хранении (ми-
нимальные): 2620 (Ш) × 915
(Г) × 1311 (В) мм
Максимальные размеры:
2620 (Ш) × 1259 (Г) × 1650 (В)
мм
Вес
*2
Прибл. 225 кг
*1 Используйте экранированную витую пару (категории 5
или выше).
*2 Установлена система подачи носителей, чернила не
включены.
SC-F7000 Series Руководство пользователя
Приложение
101
