c
Важно!
❏ Не используйте держатели с
носителями, толщина которых
превышает 0,4 мм. Держатели
носителей могут соприкоснуться с
печатающей головкой и повредить
ее.
❏ Когда держатели не используются,
передвиньте их соответственно к
левому и правому краям прижимного
устройства.
❏ Не используйте держатели, когда
края носителей смяты или порваны.
❏ При использовании держателей для
носителей оставьте левое и правое
поля шириной более 10 мм. Более
узкие поля могут привести к тому,
что печать будет выполняться
поверх держателей.

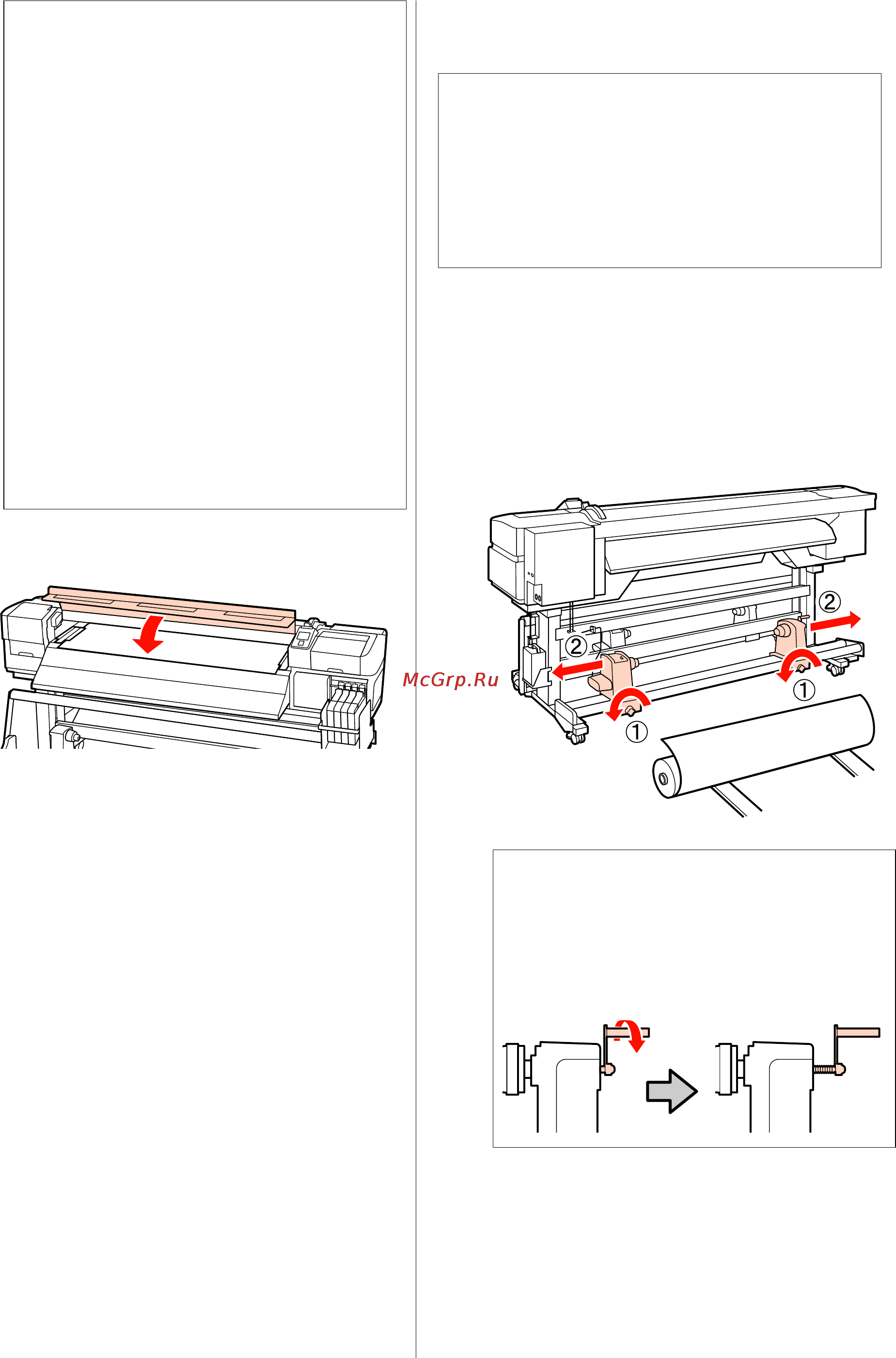

Q
Закройте переднюю крышку.
Использование дополнительного
устройства подачи/протяжки для
тяжелых рулонных носителей
В данном разделе описывается процесс загрузки
носителей, когда установлено дополнительное
устройство подачи/протяжки для тяжелых
рулонных носителей.
При работе с носителями, масса которых
превышает 40 кг, рекомендуется использование
подъемника.
В нижеследующих инструкциях подразумевается,
что используется подъемник.
Могут быть использованы следующие типы
подъемников.
❏ Толщина вилки или платформы: 28 мм и
меньше
❏ Вилка/платформа может быть опущена прибл.
до 190 мм от поверхности пола.
!
Предостережение
Т.к. носители тяжелые, их не следует
переносить в одиночку. Загрузка и извлечение
таких носителей должны осуществляться,
как минимум, двумя людьми. При работе с
носителями, масса которых превышает 40
кг, рекомендуется использование подъемника.
A
Включите принтер, нажав кнопку P.
B
Ослабьте винты, фиксирующие держатели
рулона, и настройте держатели так, чтобы
расстояние между ними было больше
ширины используемых носителей.
c
Важно!
Если правая ручка держателя вала не
видна, прокрутите ручку вперед до
остановки. Носители не могут быть
загружены правильно, если ручка
держателя вала не видна.
SC-F7000 Series Руководство пользователя
Основные операции
31
