F Очиститель
Очиститель скребка предназначен для удаления чернил со скребка. Считается расходным материалом;
в зависимости от состояния может потребоваться замена.
U «Замена скребка и очистителя скребка» на стр. 66
G Шляпки
За исключением времени, когда принтер находится в процессе печати, данные шляпки закрывают дюзы
печатающей головки для предотвращения из засыхания. В зависимости от состояния может
понадобиться очистка.
U «Инструкции по очистке» на стр. 60
H Очиститель дюз
Очиститель предназначен для удаления чернил с дюз печатающей головки. Считается расходным
материалом; в зависимости от состояния может потребоваться очистка или замена.
U «Инструкции по очистке» на стр. 60
U «Замена скребка и очистителя скребка» на стр. 66

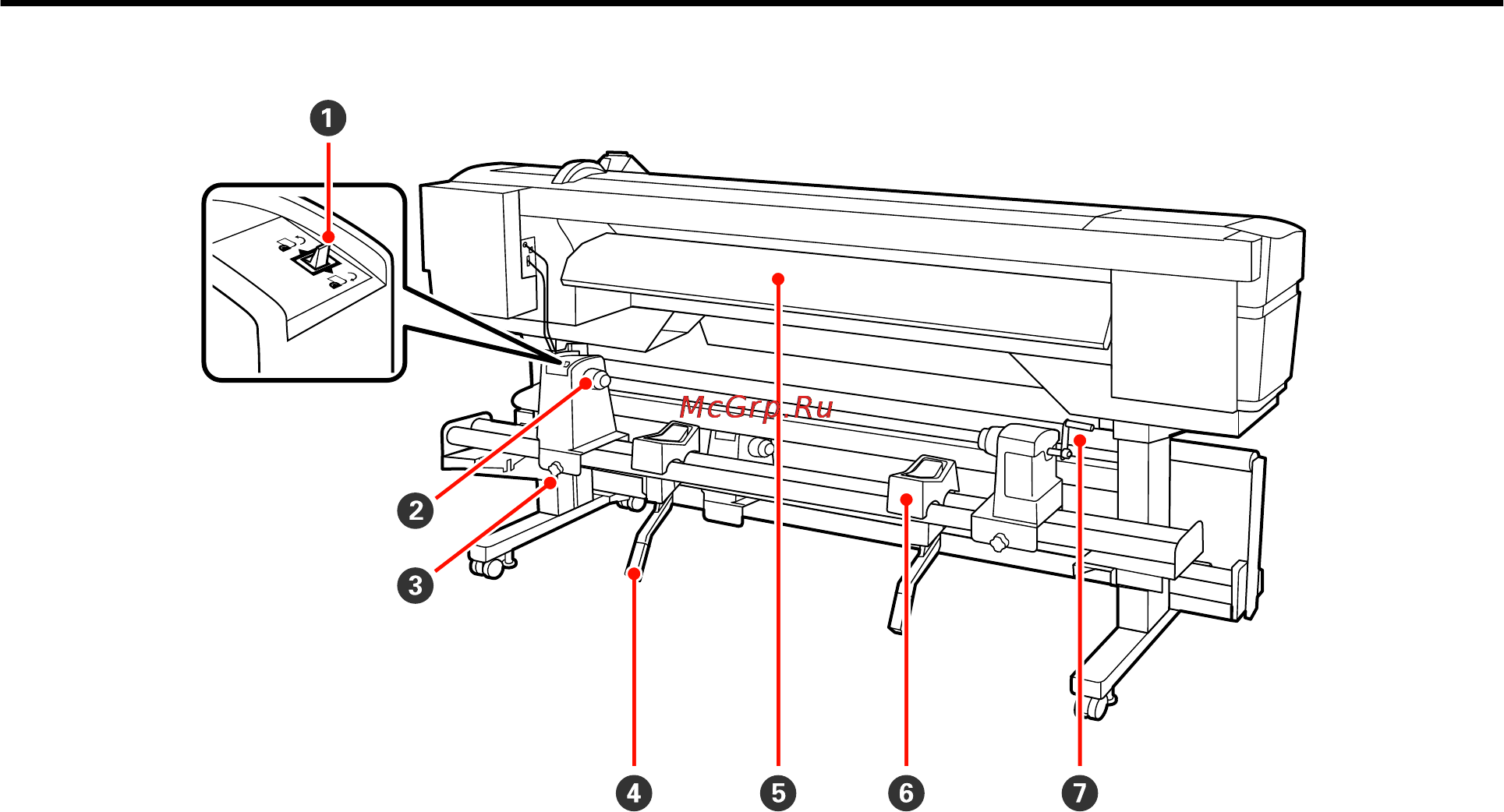

Задняя сторона
A Переключатель подачи
Данный переключатель используется для протяжки носителей в процессе загрузки, а также для
перемотки носителей при их замене.
B Держатель рулона
Располагайте носители на данных держателях. Устройство оборудовано двумя держателями: один с
левой и один с правой стороны.
SC-F7000 Series Руководство пользователя
Введение
13
