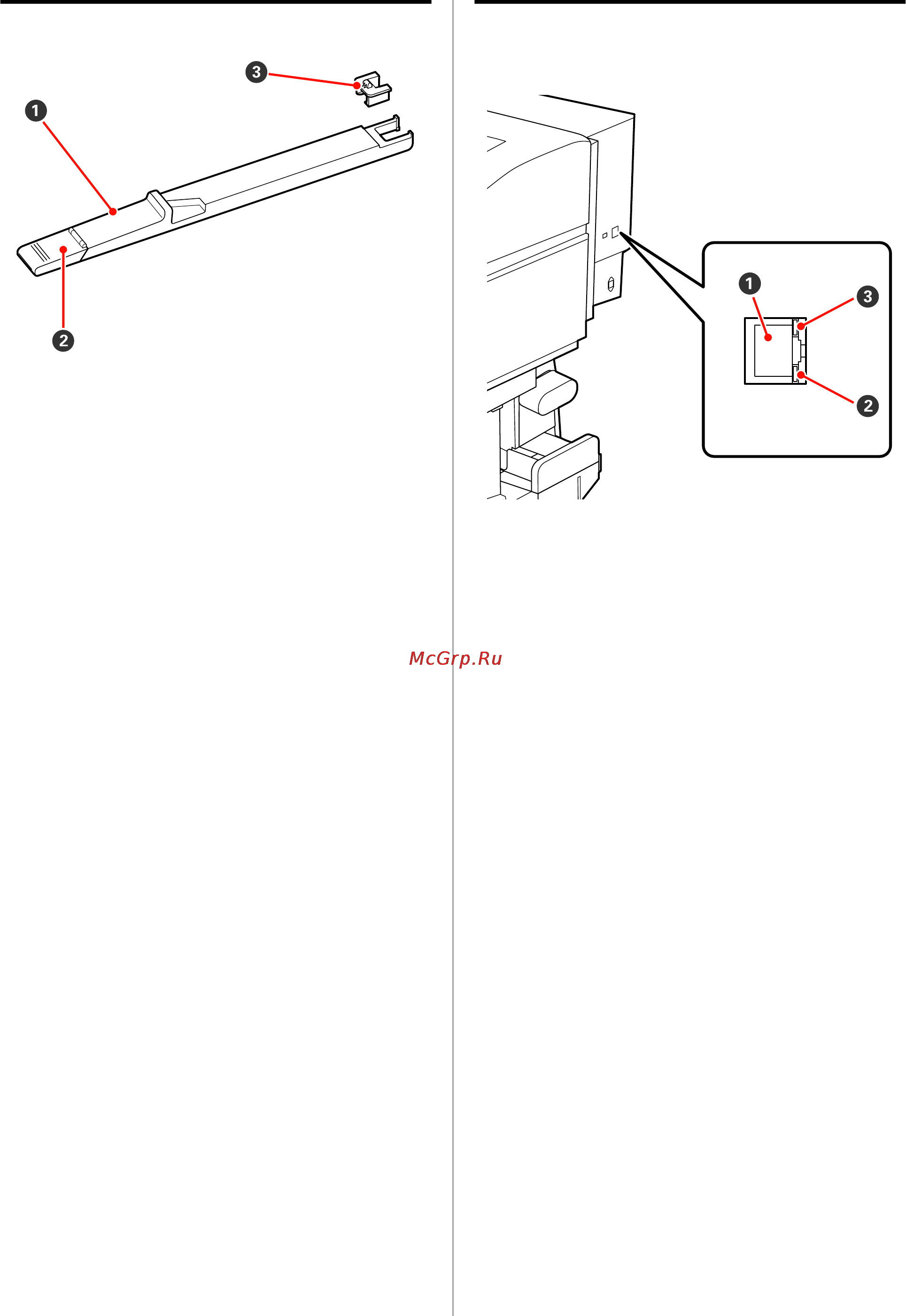

Ползунок
A Ползунок
Перед заправкой чернилами подсоедините
блок микросхемы, входящий в состав черниль-
ного пакета.
U «Замена блока микросхемы и заправка ем-
кости для чернил» на стр. 69
B Крышка отверстия для чернил
Откройте эту крышку для заполнения емкости
чернилами.
C Блок микросхемы
Блок, содержащий микросхему.
Он входит в комплект поставки чернильного
пакета.
LAN — разъем для
телефонного аппарата
A Разъем RJ-45
Подключите к данному разъему сетевой кабель.
Используйте экранированную витую пару (ка-
тегории 5 или выше).
B Индикатор передачи данных (оранжевый)
Указывает состояние сетевого подключения и
получения данных миганием или включением.
Горит : Сеть подключена.
Мигает : Принимаются данные.
C Индикатор состояния (зеленый/красный)
Цвет индикатора определяет скорость сетевого
подключения.
Красный : 100Base-TX
Зеленый : 1000Base-T
SC-F7000 Series Руководство пользователя
