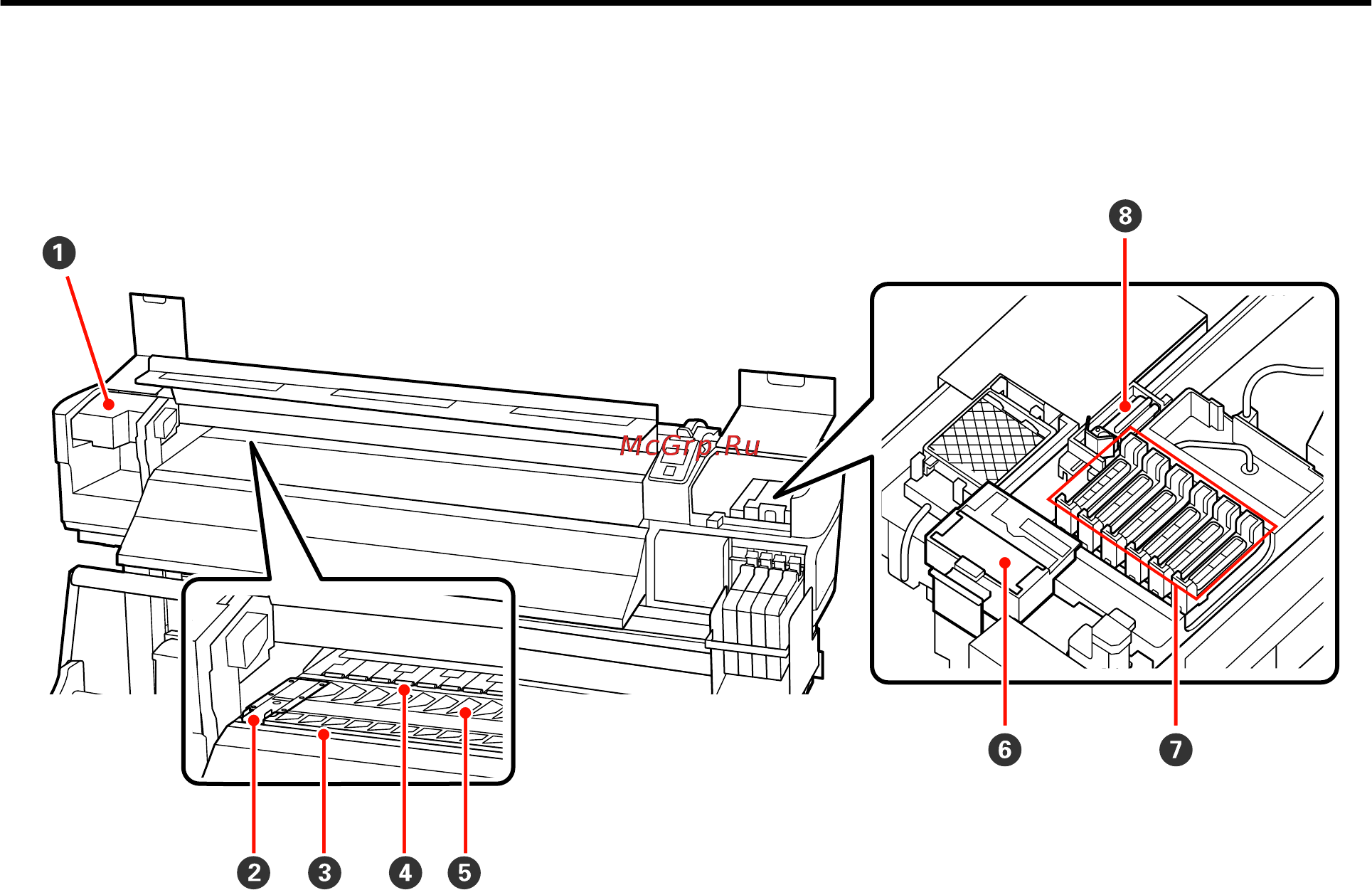

Внутренняя сторона
Наличие грязи на следующих поверхностях может привести к ухудшению качества печати. Регулярно
очищайте или меняйте данные объекты так, как описано в разделах, ссылки на которые приведены ниже.
A Печатающая головка
Печатающая головка производит печать, перемещаясь влево и вправо, распыляя чернила. В
зависимости от состояния может понадобиться очистка.
U «Прочистка вокруг печатающей головки» на стр. 61
B Держатели носителей
Держатели носителей предназначены для предотвращения смещения носителей, а также
соприкосновения обрезного края носителя с печатающей головкой. Перед печатью установите
держатели с обеих сторон носителя.
U «Загрузка носителей» на стр. 26
C Паз обреза
Для обреза носителя проводите лезвием/резаком по этому пазу.
D Прижимные ролики
Данные ролики создают давление на носители в процессе печати.
U «Очистка вала, прижимных роликов и держателей носителей» на стр. 56
E Вал
Эта часть служит для подачи носителей для печати.
U «Очистка вала, прижимных роликов и держателей носителей» на стр. 56
SC-F7000 Series Руководство пользователя
Введение
12
