Epson SureColor SC-F7000 [40/115] Присоединение сердцевины рулона
![Epson SureColor SC-F7000 [40/115] Присоединение сердцевины рулона](/views2/1054035/page40/bg28.png)
!
Предостережение
❏ Не следует приближать пальцы или
волосы к работающему
автоматическому натяжному ролику.
Несоблюдение данного требования
может привести к травме.
❏ Выполните приведенную ниже процедуру,
чтобы надежно зафиксировать
сердцевину рулона для автоматического
натяжного ролика.
Падение натяжного рулона может
привести к травмам.

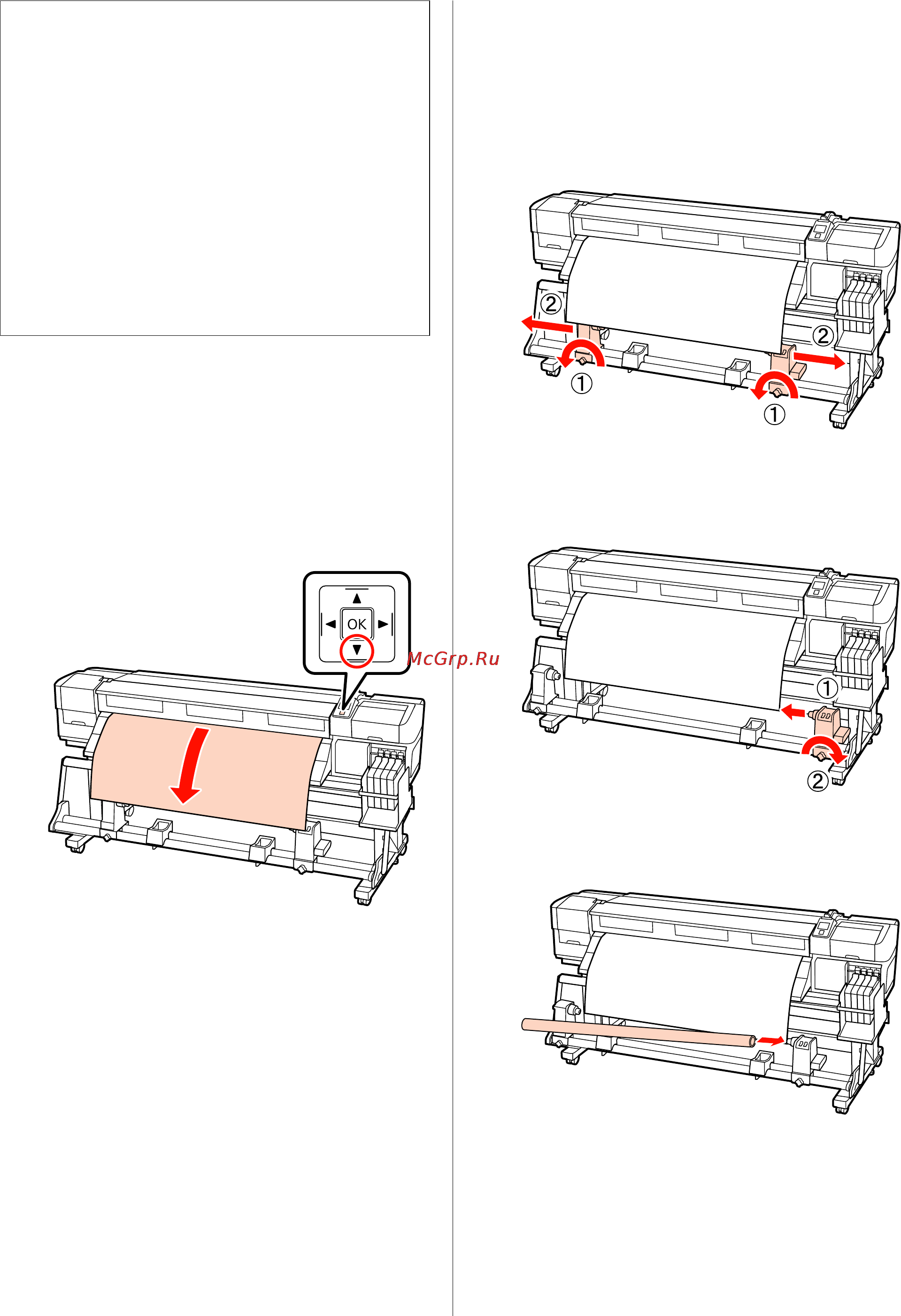

Присоединение сердцевины
рулона
A
Убедившись, что носители загружены
правильно, нажмите на кнопку d, чтобы
подать их до держателя сердцевины рулона
автоматического натяжного ролика.
B
Ослабьте винты, фиксирующие держатели
сердцевины рулона, и настройте держатели
так, чтобы расстояние между ними было
больше ширины используемых носителей.
Отцентрируйте суппорты рулона между
держателями рулона.
C
Выровняйте правый держатель сердцевины
рулона с правым краем носителей и
затяните фиксирующий винт.
D
Вставьте правый держатель в сердцевину
рулона.
SC-F7000 Series Руководство пользователя
Основные операции
40
