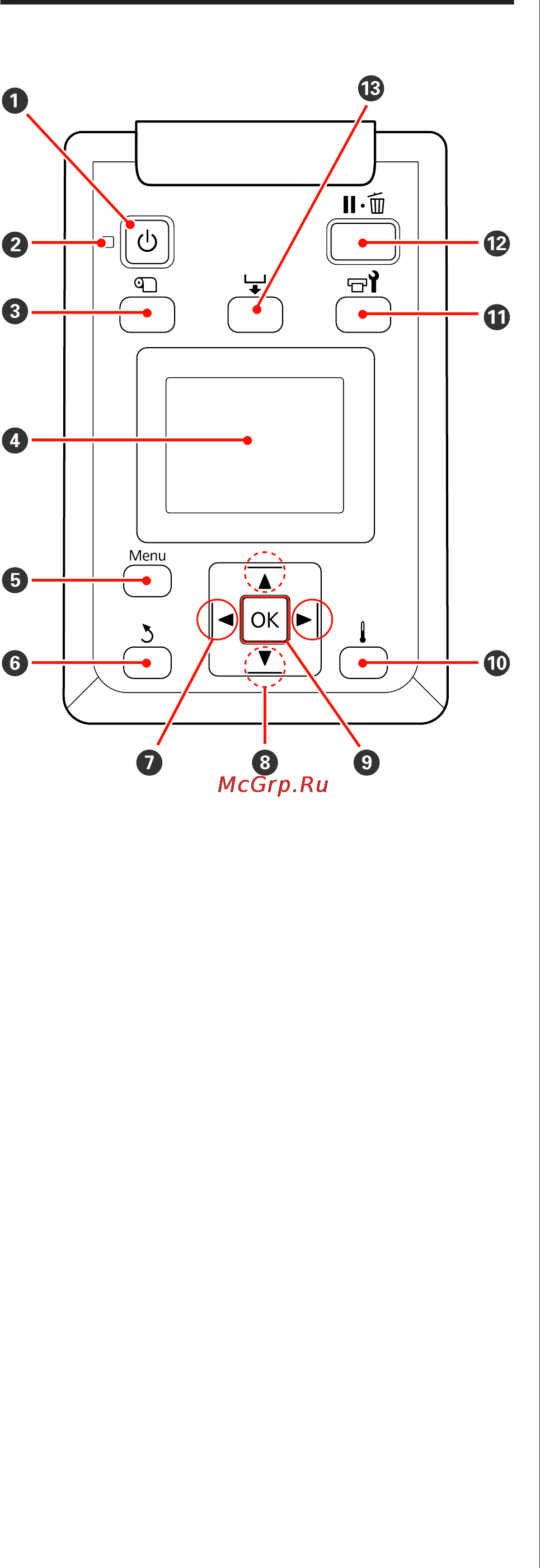

Панель управления
A
Кнопка P (кнопка питания)
С помощью данной кнопки осуществляется
включение и выключение принтера.
B
Индикатор P (индикатор питания)
Горит или мигает, отображая состояние принте-
ра.
Горит : Принтер включен.
Мигает : Принтер принимает данные, выпол-
няет прочистку печатающей голов-
ки или другие операции, выполняе-
мые в процессе выключения.
Off
(Выкл.)
: Принтер выключен.
C
Кнопка M (кнопка настройки носителей)
Нажмите эту кнопку, чтобы отобразить меню
Настройка носителей, которое содержит такие
элементы, как Остаток носителя, Выбор носи-
теля, Настройка параметров и Печать списка
носител. Данная кнопка не функционирует в
процессе печати.
U «Меню Настройка носителей» на стр. 114
D Дисплей
Отображает информацию о состоянии принте-
ра, показывает меню, сообщения об ошибках и
т.д. U «Знакомство с дисплеем» на стр. 20
E Кнопка Menu (Меню)
Нажмите на данную кнопку для отображения
меню. U «Работа с меню панели управления»
на стр. 108
F
Кнопка y (кнопка возврата)
Нажмите на данную кнопку для выхода в пред-
ыдущее меню. U «Работа с меню» на стр. 108
G
Кнопки l/r (левая и правая стрелки)
Используйте данные кнопки для расположения
курсора при выполнении таких задач как напри-
мер ввод значений параметров Название пара-
метра или IP-адрес в меню настроек.
H
Кнопки u/d (кнопки подачи носителей)
❏ Когда носители загружены, кнопкой d можно
подать носители, а кнопкой u выполнить их
перемотку. Удерживайте кнопку d нажатой для
подачи носителя вплоть до 103 см. Удерживайте
кнопку u нажатой, чтобы перемотать носитель до
25 см.
Обратите внимание, что если кнопка u
используется для перемотки, носитель
остановится, когда его край достигнет начальной
позиции печати. Перемотка может быть
продолжена если отпустить кнопку и затем
нажать на нее снова.
❏ При работе с меню данные кнопки могут быть
использованы для выбора параметров меню и их
значений. U «Работа с меню» на стр. 108
I
Кнопка Z
