Примечание.
Если вы хотите начать печать с самого
начала рулона, на панели управления
нажмите на кнопку u, чтобы немного
размотать носитель.
При этом размотать носитель надо так,
чтобы его передний край не заходил за паз
резака (со стороны давящего ролика).
P

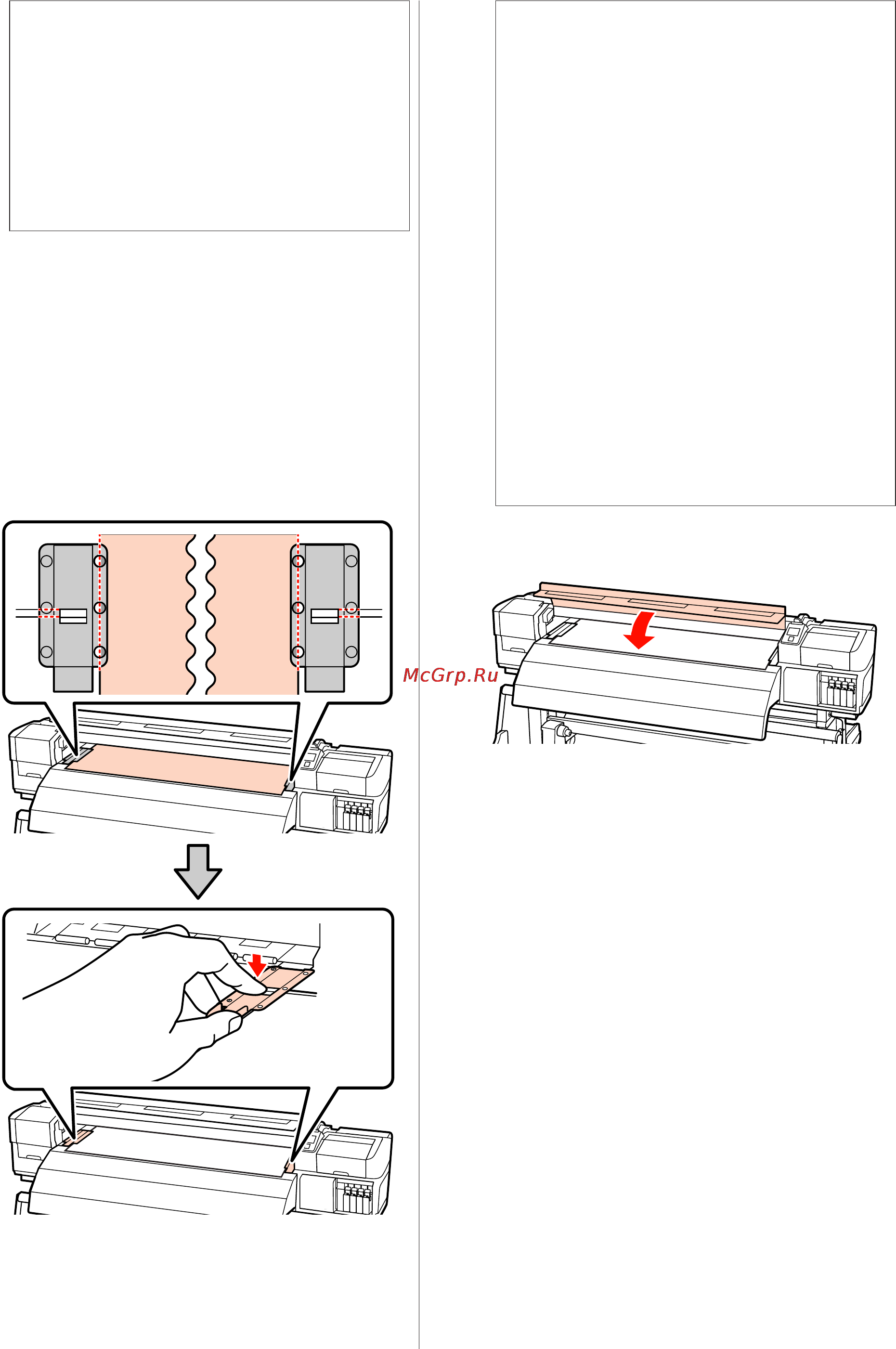

Присоедините держатели носителей с обеих
сторон рулона.
Сначала расположите пластины так, чтобы
края носителя находились по центру
круглых отверстий. Затем настройте их так,
чтобы белая линия была видна в
квадратном окне и затем надавите на
пластины чтобы зафиксировать их на месте
и предотвратить поднятие.
c
Важно:
❏ Не используйте держатели с
носителями, толщина которых
превышает 0,4 мм. Держатели
носителей могут соприкоснуться с
печатающей головкой и повредить
ее.
❏ Когда держатели не используются,
передвиньте их соответственно к
левому и правому краям прижимного
устройства.
❏ Не используйте держатели, когда
края носителей смяты или порваны.
❏ При использовании держателей для
носителей оставьте левое и правое
поля шириной более 10 мм. Более
узкие поля могут привести к тому,
что печать будет выполняться
поверх держателей.
Q
Закройте переднюю крышку.
Использование Дополнительного
Устройства подачи/протяжки для
тяжелых рулонных носителей
В данном разделе описывается процесс загрузки
носителей, когда установлено дополнительное
устройство подачи/протяжки для тяжелых
рулонных носителей.
При работе с носителями, масса которых
превышает 40 кг, рекомендуется использование
подъемника.
В нижеследующих инструкциях подразумевается,
что используется подъемник.
Могут быть использованы следующие типы
подъемников.
❏ Толщина вилки или платформы: 28 мм и
меньше
EPSON SC-S70600 series/SC-S50600 series/SC-S30600 series Руководство пользователя
Основные операции
52
