Epson SureColor SC-S70610 [98/159] Замена скребка и очистителя скребка
![Epson SureColor SC-S70610 [98/159] Замена скребка и очистителя скребка](/views2/1054047/page98/bg62.png)
c
Важно:
❏ Убедитесь, что трубка для
отработанных чернил вставлена в
емкость для отработанных чернил.
Если трубка не вставлена в
емкость, чернила прольются для
близлежащие поверхности.
❏ При утилизации отработанных
чернил вам потребуется крышка
для емкости для отработанных
чернил. Храните крышку в
надежном месте; не выбрасывайте
ее.
C
Нажмите кнопку Z.
D
Еще раз убедитесь, что новая емкость для
отработанных чернил установлена
правильно и нажмите на кнопку Z для
сброса счетчика отработанных чернил.
Нажмите на кнопку Z, чтобы убрать
сообщение с дисплея.
Замена Скребка и Очистителя
скребка
Замените скребок и очиститель скребка так, как
описано ниже:
❏ один раз в шесть месяцев;
❏ когда передняя часть очистителя скребка
(абсорбирующие области) запятнана
чернилами.

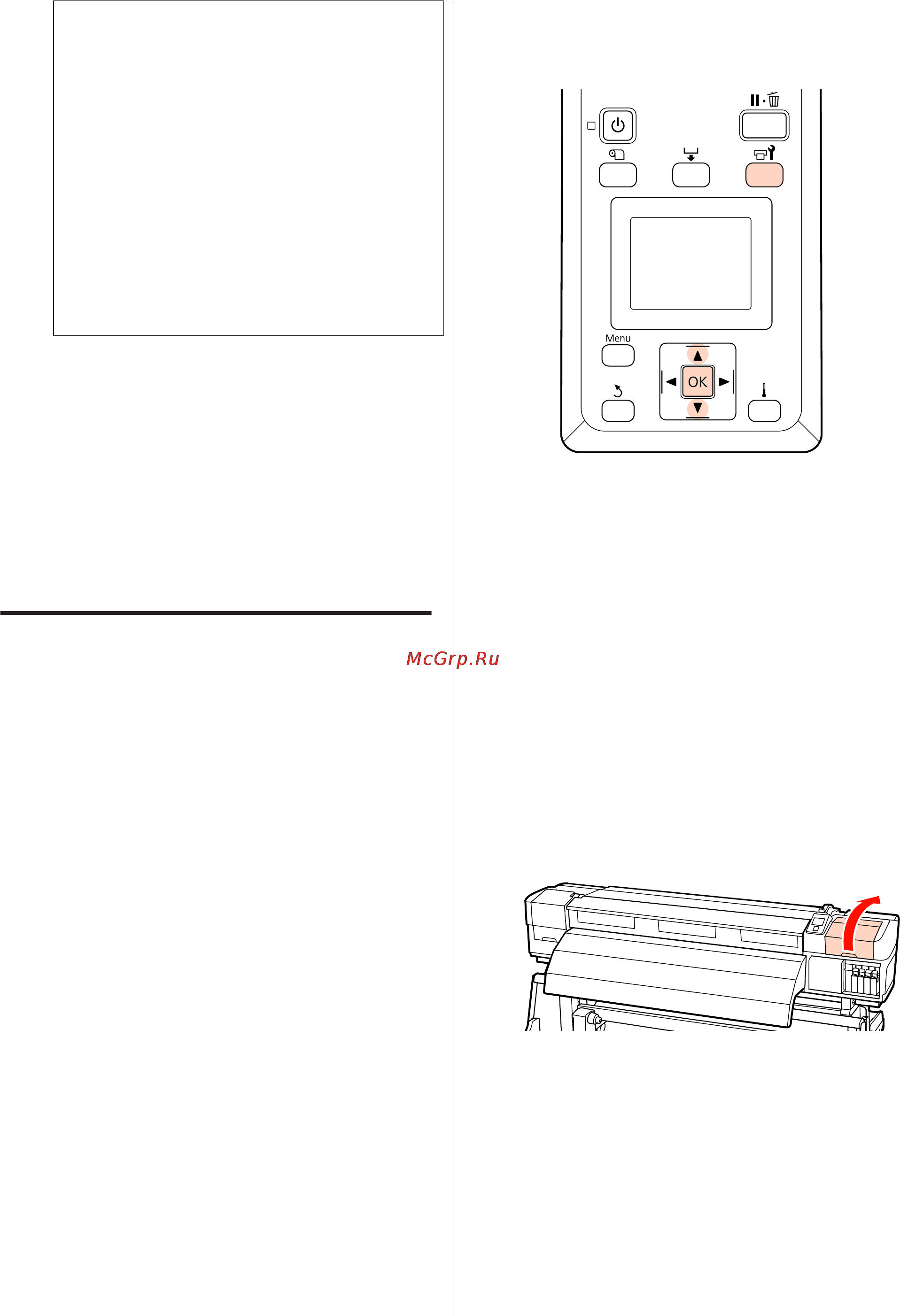

Кнопки, используемые при задании следующих
настроек
A
Убедитесь, что принтер включен и нажмите
на кнопку #.
Откроется меню Обслуживание.
B
С помощью кнопок d/u можно выбрать
параметр Обслуживание головки и нажать
кнопку Z.
C
Нажмите на кнопку Z, чтобы переместить
печатающую головку в положение очистки.
D
Откройте правую крышку отсека
обслуживания.
EPSON SC-S70600 series/SC-S50600 series/SC-S30600 series Руководство пользователя
Обслуживание
98
