E

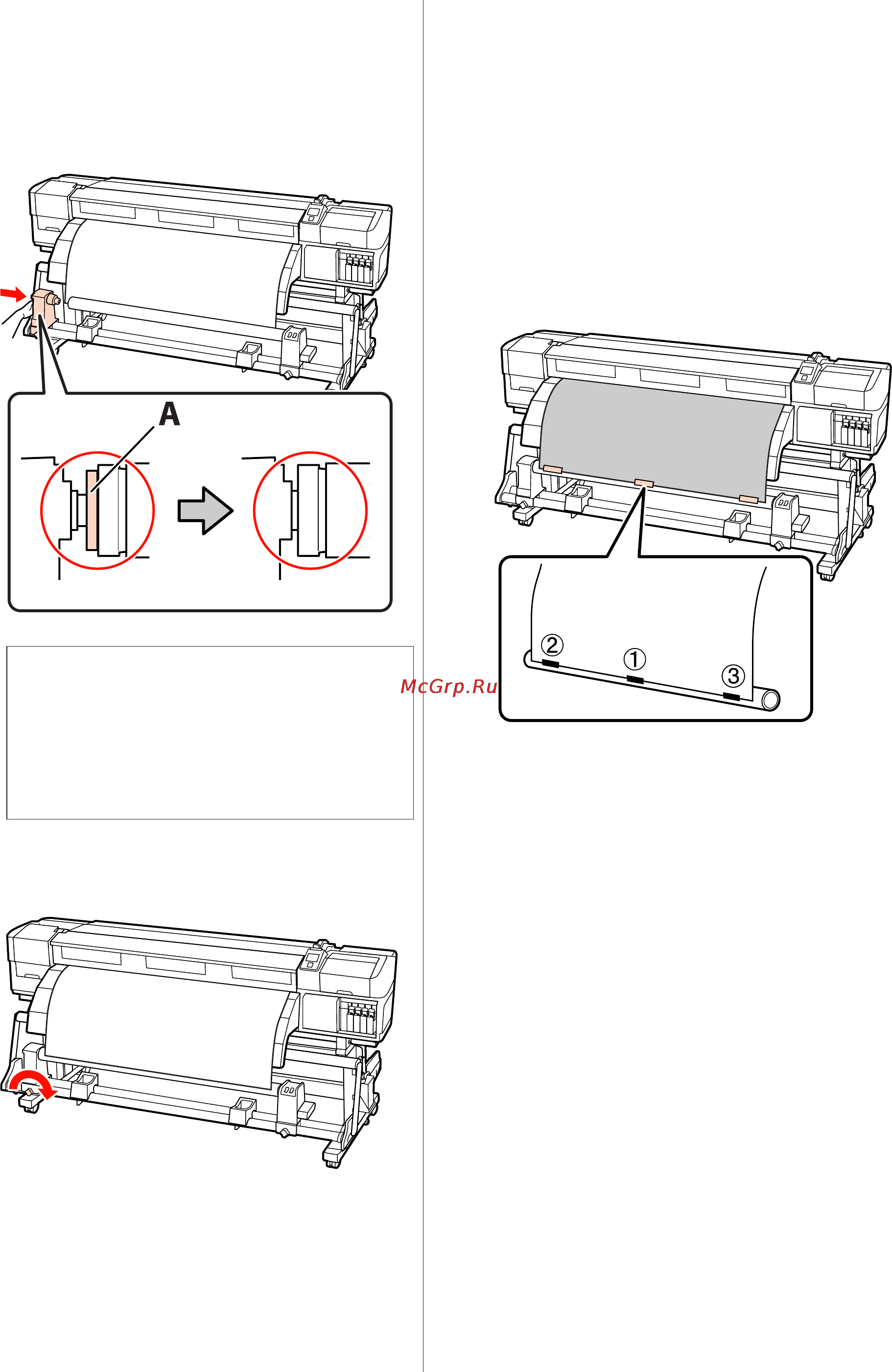

Вставьте левый держатель в сердцевину
рулона.
Вращайте держатель до тех пор, пока часть
А (на иллюстрации) не будет полностью
вставлена.
c
Важно:
Прекратите вращение как только
часть А полностью скроется. Если
держатель вставлен слишком глубоко,
натяжной ролик (вал) может работать
неправильно.
F
Затяните винт держателя сердцевины
рулона чтобы зафиксировать держатель.
Для получения дальнейших инструкций см.
Подробнее о приеме против часовой стрелки, см.
следующий раздел.
Подробнее о приеме по часовой стрелке, см. в
разделе U «Прием по часовой стрелке» на
стр. 64.
Прием против часовой стрелки
A
Присоедините носители к приемной
сердцевине рулона.
Прикрепите носители к сердцевине рулона
скотчем сначала по центру, а затем слева и
справа.
B
Нажмите кнопку d на панели управления,
чтобы подать носители в количестве,
достаточном для одного оборота вокруг
сердцевины рулона.
EPSON SC-S70600 series/SC-S50600 series/SC-S30600 series Руководство пользователя
Основные операции
63
