Элементы устройства

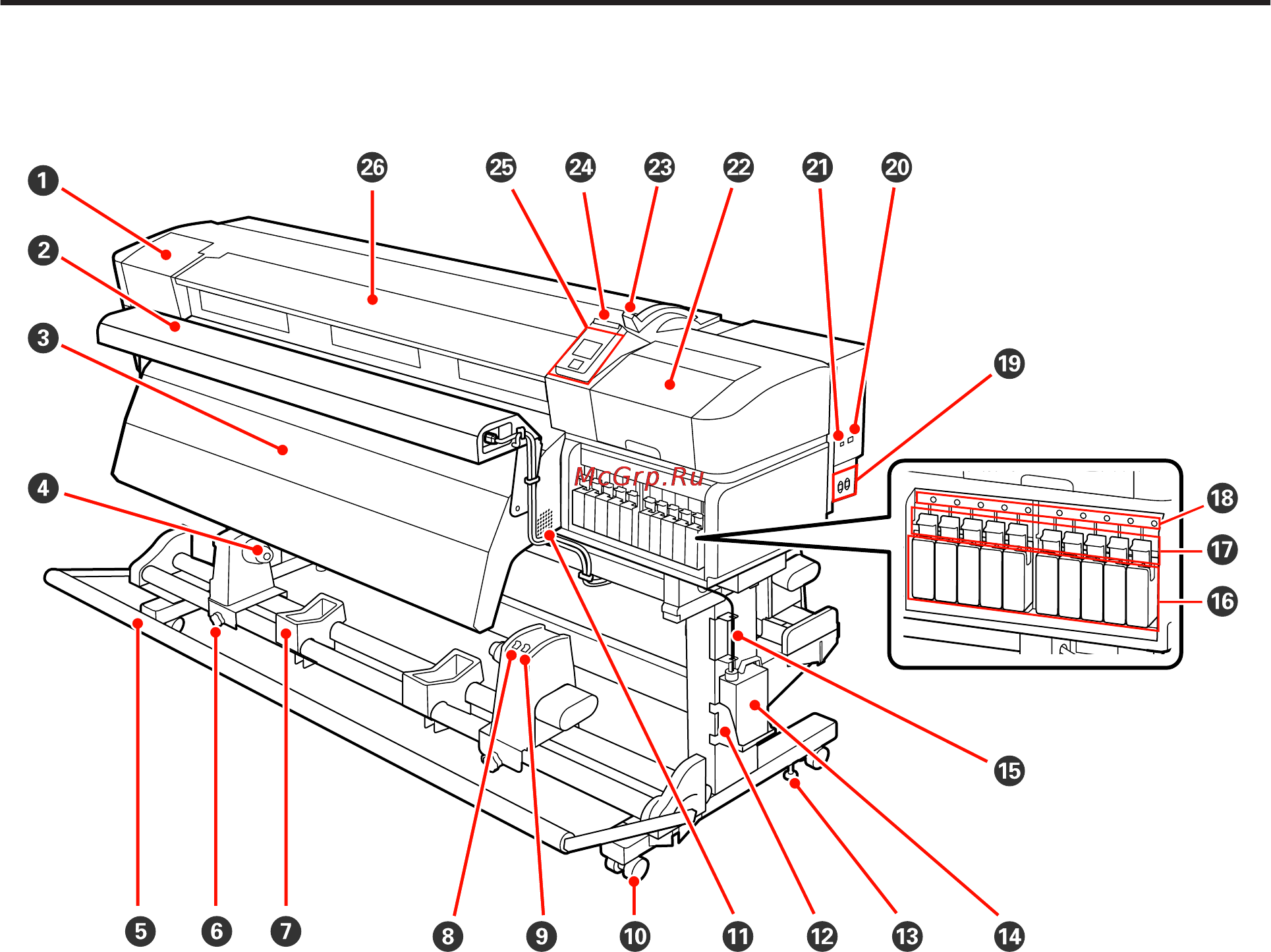

Лицевая часть (SC-S70600 series, SC-S50600 series)
На иллюстрации показано устройство SC-S50600 series.
A Крышка отсека обслуживания (левая)
Открывайте данную крышку если требуется очистка поверхностей вокруг печатающей головки. Не от-
крывайте данную крышку без необходимости.
U «Прочистка вокруг печатающей головки» на стр. 92
B Дополнительная система просушки
Дополнительная система просушки может использоваться для быстрой сушки чернил после печати. Не
входит в стандартную комплектацию SC-S70600 series.
U Руководство по настройке дополнительной системы просушки
C Постнагреватель
Данный нагреватель может быть использован для быстрой сушки чернил после печати.
U «Нагрев и сушка» на стр. 71
EPSON SC-S70600 series/SC-S50600 series/SC-S30600 series Руководство пользователя
Введение
7
