❏ Нажатие на данную кнопку, когда выделен
какой-либо из параметров меню, приводит к
отображению значений этого параметра.
❏ Нажатие на данную кнопку, когда выделено
какое-либо из значений параметра, приводит к
выбору данного значения или выполнению
выбранной операции.
J
Кнопка
(кнопка нагрева и просушки)
Нажатие этой кнопки приводит к отображе-
нию меню Нагрев и сушка, в котором можно из-
менить параметр Температура нагрева. Если
используется дополнительная система просу-
шки (входит в комплект поставки SC-S50600
series; поставляется отдельно для других моде-
лей), можно также изменить настройки Допол-
нительная сушка. Данные параметры могут
быть настроены в процессе печати.
U «Меню Настройка носителей» на стр. 114
K
Кнопка # (кнопка обслуживания)
Нажмите эту кнопку, чтобы отобразить меню
Обслуживание, которое содержит такие элемен-
ты, как Проверка дюз, Прочистка, Промывка
головки, Обслуживание головки и Счетчик из-
расх. чернил. Данная кнопка не функциони-
рует в процессе печати.
U «Меню Обслуживание» на стр. 122
L
Кнопка W (кнопка паузы/отмены)
❏ Если данная кнопка нажата в процессе печати,
принтер останавливает печать и переходит в
состояние ожидания (пауза). Для выхода из
режима ожидания (паузы) нажмите на кнопку W
или выбрать Отмена паузы на экране и нажать
кнопку Z. Для отмены выполняемого задания
печати на экране выберите Отмена задания и
нажмите кнопку Z.
❏ Нажатие на данную кнопку, когда отображаются
какие-либо меню, приводит к закрытию меню и
возврату принтера в состояние готовности.
M
Кнопка
(кнопка подачи носителей)
❏ Когда принтер находится в состоянии готовности,
можно подать носитель на позицию обреза,
нажав на данную кнопку и затем нажав на кнопку
Z.
U «Обрез носителей» на стр. 59
❏ В процессе выполнения печати, вы можете
использовать данную кнопку для регулировки
подачи носителей.
U «Настройка подачи (ручная настройка
подачи)» на стр. 75

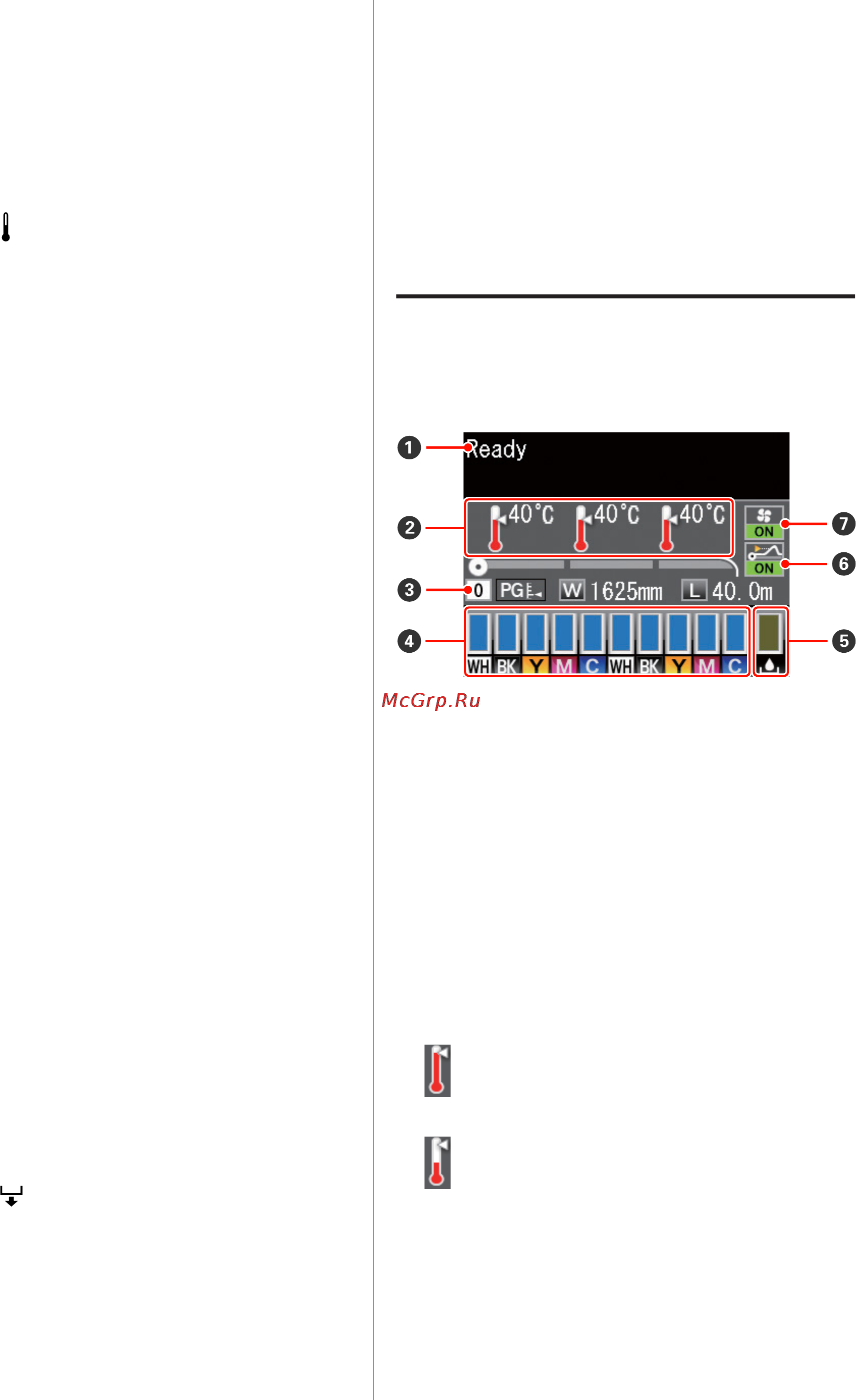

Знакомство с дисплеем
На иллюстрации показан дисплей на устройстве
SC-S50600 series.
A Сообщения
Отображает сообщения о состоянии принтера,
его функционировании и ошибках.
U «При отображении сообщения» на стр. 127
B Heater temperature (Температура нагрева)
Слева направо отображаются настройки темпе-
ратуры для преднагревателя, нагревателя вала
и постнагревателя. Иконки градусников пред-
назначены для приблизительной наглядной ин-
дикации текущих температур нагревателей.
: Нагреватель достиг заданной темпера-
туры.
: Нагреватель не достиг заданной темпе-
ратуры.
C Информация о носителе
❏ Слева направо отображаются настройки для
величины зазора, ширины носителя и остатка
носителя.
EPSON SC-S70600 series/SC-S50600 series/SC-S30600 series Руководство пользователя
Введение
20
