U Руководство по установке
дополнительной системы подачи/протяжки
для тяжелых рулонных носителей
Примечание.
Убедитесь, что параметр, выбранный для
Тип рулона в меню Настройка параметров
соответствует вращению носителя.
Значением по умолчанию для Тип рулона
является Сторона печати наружу.
Убедитесь, что при загрузке рулона,
скрученного стороной для печати внутрь,
выбрано значение Сторона печати внутрь.
Дополнительные сведения см. в разделе U
«Тип рулона» на стр. 72
D

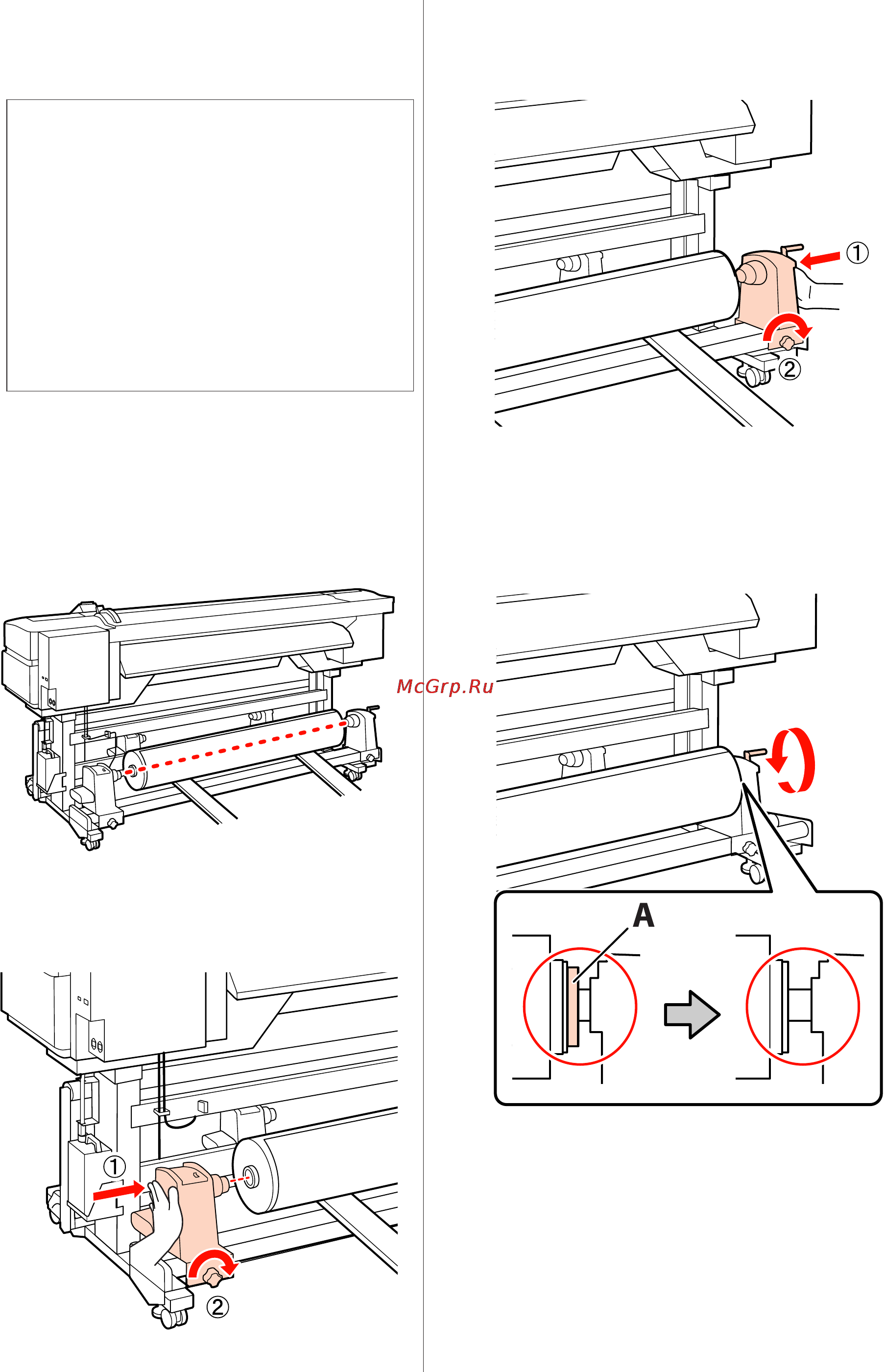

Настройте положение носителей и
держателей рулона.
Поднимите или опустите подъемник так,
чтобы сердцевина рулона находилась на
одном уровне с держателями рулона.
E
Полностью вставьте левый держатель
рулона. Затем затяните винт держателя
рулона чтобы зафиксировать держатель.
F
Полностью вставьте правый держатель
рулона. Затем затяните винт держателя
рулона чтобы зафиксировать держатель.
G
Уберите подъемник.
H
Вращайте ручку до тех пор, пока часть А (на
иллюстрации) не будет полностью вставлена.
EPSON SC-S70600 series/SC-S50600 series/SC-S30600 series Руководство пользователя
Основные операции
54
