10 © 2013 Finishing Brands UK Ltd.

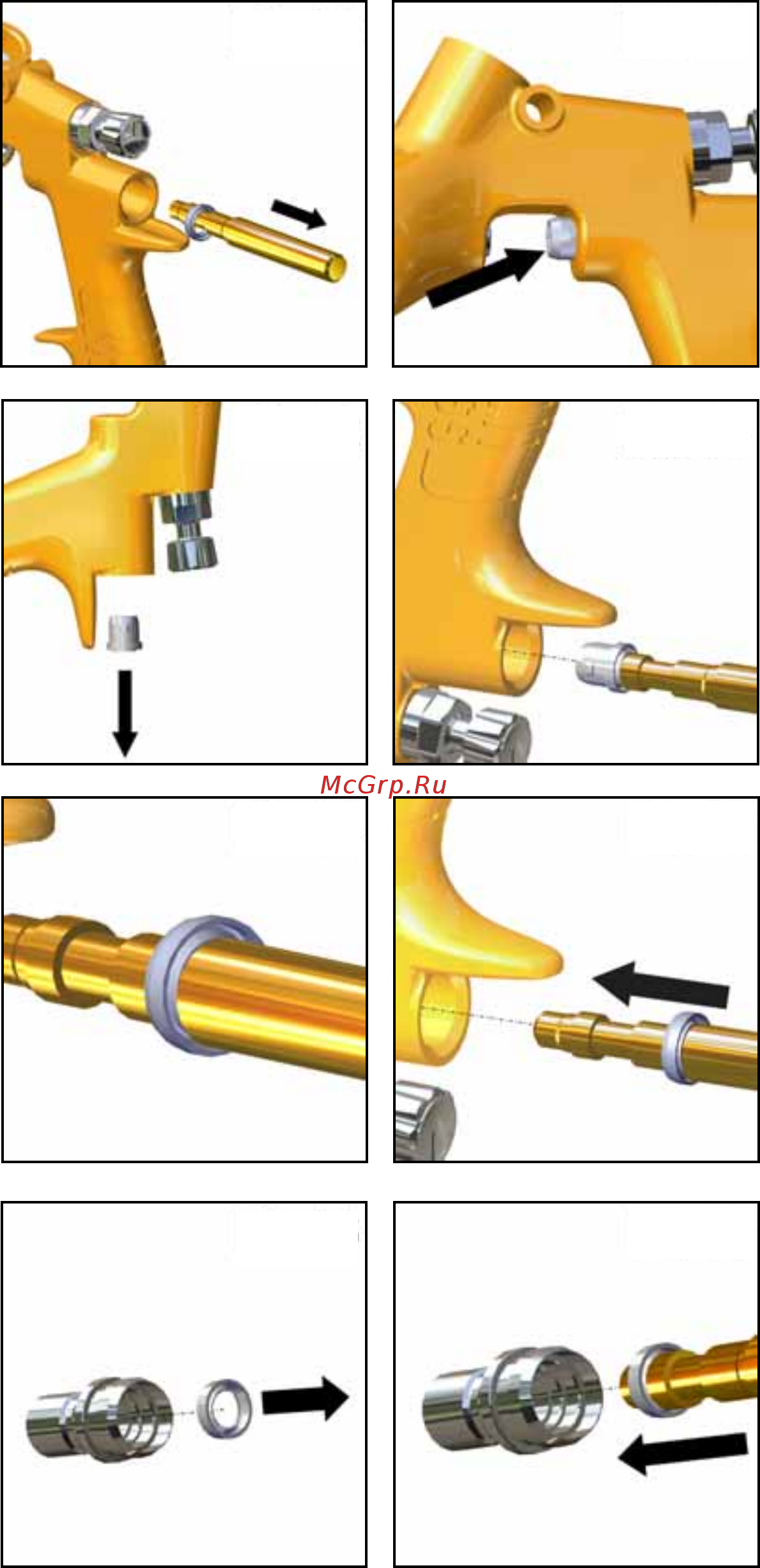

10. Переверните краскораспылитель вверх
ногами, чтобы уплотнение выпало.
(См. рис. 12).
11. Установите новое переднее уплотнение
(18) на инструмент для обслуживания
(53). Вставьте в корпус
краскораспылителя и плотно нажмите
для установки уплотнения. (См. рис. 13).
12. Установите новое седло клапана (19) на
инструмент для обслуживания (53).
Канавка должна быть направлена
наружу. (См. рис. 14).
13. Установите седло клапана (19) на корпус
краск
ораспылителя. (См. рис. 15).
14. Извлеките заднее уплотнение клапана
(22) из корпуса (27) с помощью
инструмента в виде крюка. (См. рис. 16).
15. Установите новое уплотнение (22) на
инструмент для обслуживания (53).
Канавка должна быть направлена
наружу. Вдавите уплотнение (22) в
корпус (27). (См. рис. 17).
16. Соберите остальные детали в обратном
порядке: клапан (20), пружина (21),
корпус (27), затянув шестигранным
ключом на 6 мм, зат
ем: игла (24)
пружина (29) и ручка (28). Установите на
место пусковое устройство (39), палец
пускового устройства (40), заверните
винт пускового устройства (38) ключом
(55) или ключом Torx T20.
17. Полностью запустите
краскораспылитель и ввинтите до упора
ручку регулировки подачи жидкости (28).
Вывинтите ее на ½ оборота, после чего
будет обеспечен полный ход иглы
краскораспылителя.
18. 3апустите краскораспылитель несколько
раз для проверки правил
ьности его работы.
Рис. 11
Рис. 12
Рис. 13
Рис. 10
Рис. 14
Рис. 15
Рис. 16
Рис. 17
