© 2013 Finishing Brands UK Ltd. 9
Замена и техническое
обслуживание деталей
ИНСТРУКЦИЯ ПО
ИСПОЛЬЗОВАНИЮ ВОЗДУШНОГО
КЛАПАНА
Обслуживание воздушного клапана
Основания для обслуживания воздушного
клапана:
A) Неправильное функционирование
воздушного клапана (возможная
потребность в очистке).
B) Текущее техническое обслуживание.
C) Утечки воздуха.

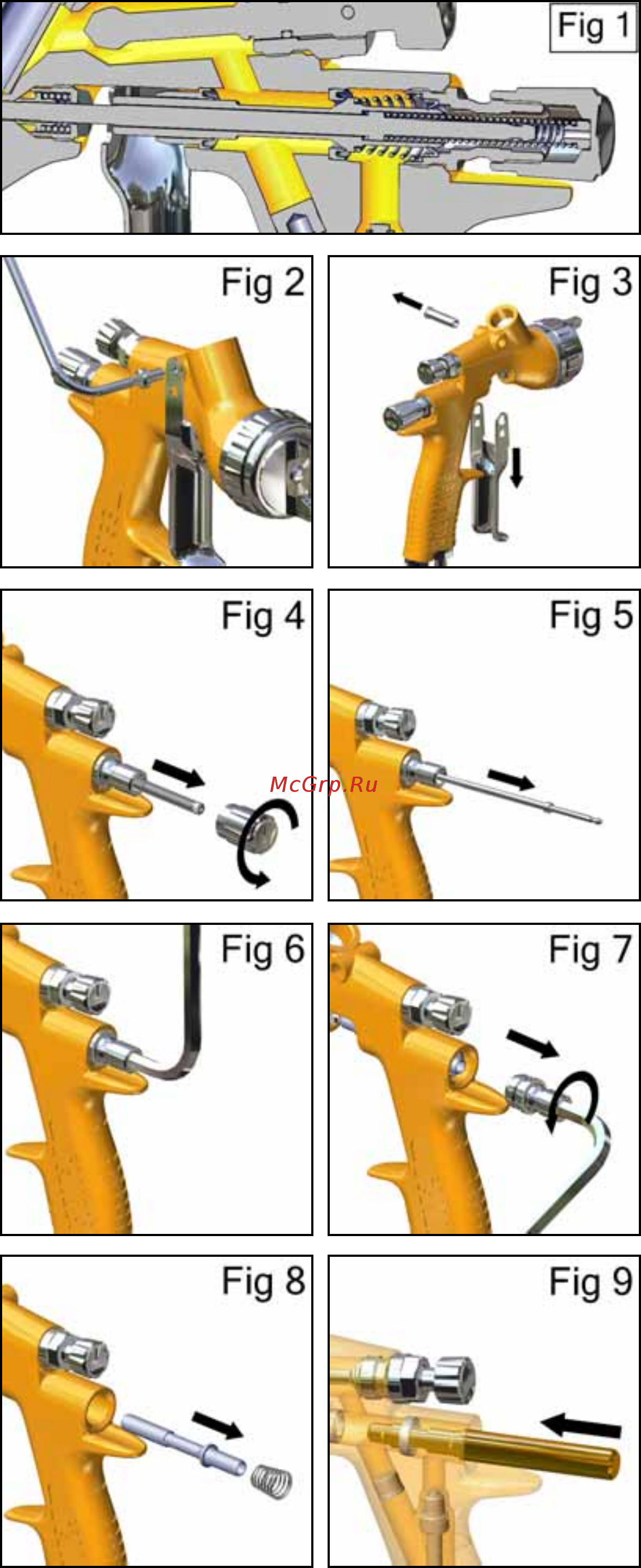

1. Удалите винт пускового устройства (38) с
помощью инструмента Torx (55) или
ключа Torx T20. (См. рис. 2).
2. Извлеките палец пускового устройства
(40) и снимите пусковое устройство (39)
(см. рис. 3).
3. Снимите ручку регулировки подачи
жидкости (
28) и пружину (29) (см. рис. 4).
4. Извлеките жидкостную иглу (24). (См. рис.
5).
5. Используя шестигранный ключ на 6 мм,
снимите корпус клапана (27). (См. рис. 6 и
7).
6. Снимите пружину (21) и шпиндель
клапана (20). (См. рис. 8).
7. Используя инструмент для обслуживания
(53), введите канавку в зацепление с
задней части седла клапана (19).
(См. рис. 9).
8. Снимите седло клапана (19) с к
орпуса
краскораспылителя. (См. рис. 10).
9. Вытолкните переднее уплотнение
воздушного клапана (18) пальцем.
(См. рис. 11).
Рис. 1
Рис. 2
Рис. 3
Рис. 4
Рис. 5
Рис. 6
Рис. 7
Рис. 8
