12 © 2013 Finishing Brands UK Ltd.
Замена и техническое
обслуживание деталей

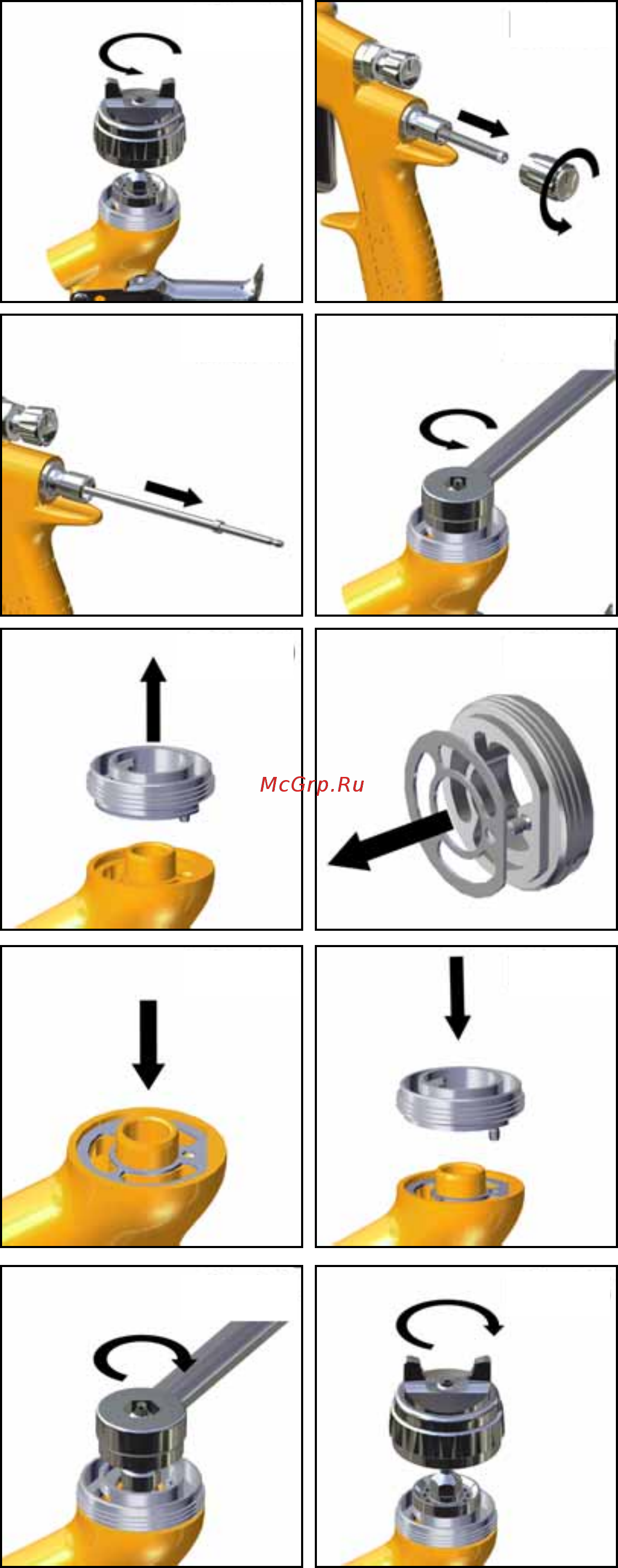

ЗАМЕНА УПЛОТНЕНИЯ
РАСПЫЛИТЕЛЬНОЙ ГОЛОВКИ
1. Снимите крышку воздушной системы и
стопорное кольцо (6). (См. рис. 26).
2. Снимите ручку регулировки подачи
жидкости (28), пружину (25) и пружинную
подушку (26). (См. рис. 27).
3. Извлеките жидкостную иглу (24) из корпуса
краскораспылителя. (См. рис. 28).
4. Снимите жидкостное сопло с помощью
гаечного ключа на 10 мм (56). (См. рис.
29).
5. Снимите распылительную головку (9) и
уплотнение (10). (См. рис. 30).
6. Извлеките уплотнение (10) из
рас
пылительной головки. (См. рис. 31).
7. При необходимости очистите с помощью
мягкой щетки переднюю часть
краскораспылителя, а также жидкостное
сопло, крышку воздушной системы и
стопорное кольцо.
8. Вставьте новое уплотнение (10) в
переднюю часть краскораспылителя,
убедившись в том, что плоская часть
уплотнения выровнена по плоской
поверхности краскораспылителя. (См. рис.
32).
9. Установите распылительную головку (9),
прос
ледив за тем, чтобы палец вошел в
отверстие корпуса краскораспылителя.
(См. рис. 33).
10. Установите жидкостное сопло (8), крышку
воздушной системы и стопорное кольцо
(6). Заверните жидкостное сопло с
моментом 18–20 Нм (160-180 фунт-
дюймов). Не допускайте чрезмерной
затяжки жидкостного сопла. (См. рис. 34 и
35).
11. Соберите оставшиеся детали в обратном
порядке: жидкостная игла (24), пружина
иглы и поду
шка (29), ручка регулировки
подачи жидкости (28).
12. Полностью запустите краскораспылитель
и заверните до упора ручку регулировки
подачи жидкости. Выверните ее на ½
оборота, после чего будет обеспечен
полный ход иглы краскораспылителя.
13. 3апустите краскораспылитель несколько
раз для проверки правильности его
работы.
Рис. 32
Рис. 31
Рис. 30
Рис. 29
Рис. 28
Рис. 33
Рис. 26
Рис. 27
Рис. 34
Рис. 35
