Замена и техническое
обслуживание деталей
УПЛОТНЕНИЕ ИГЛЫ
ИНСТРУКЦИЯ ПО ЗАМЕНЕ
1. Снимите пусковое устройство и иглу,
выполнив действия, описанные в пунктах 1
– 6 в P9, «Обслуживание воздушного
клапана».
2. Ослабьте и снимите уплотнительную гайку
с помощью ключа (57) или отвертки с
прямым жалом. (См. рис. 18 и рис. 19)
3. Удалите в отходы старое уплотнение (34)
и пружину уплотнения (35), если
предполагается его замена. Очистите
уплотнение, если предполагается его
повторное ис
пользование. Произведите
также очистку пружины уплотнения и
уплотнительной гайки. (См. рис. 20).
4. Заново соберите уплотнение, соберите
корпус краскораспылителя, затягивая от
руки, затем затяните ключом. (См. рис. 21).
5. Выполните повторную сборку, следуя
указаниям в пунктах 16 – 24 в P10.
УЗЕЛ
КРАСКОРАСПЫЛИТЕЛЬНОГО
КЛАПАНА
ЗАМЕНА И ТЕХНИЧЕСКОЕ
ОБСЛУЖИВАНИЕ
Узел краскораспылительного клапана может
быть заменен в случае повреждения.
Снимите, используя гаечный ключ на 14 мм
(56). (См. рис. 22 и 23). Внутреннее
уплотнение также может быть заменено. Оно
включено в ремонтный комплект для
краскораспылителя. (См. рис. 24).
ЖИДКОСТНАЯ ВСТАВКА
Жидкостная вставка и уплотнение НЕ
заменяются. (См. рис. 25.).
Не снимайте эти детали.
Эти детали не требуют технического
обслуживания, кроме регулярной очистки.

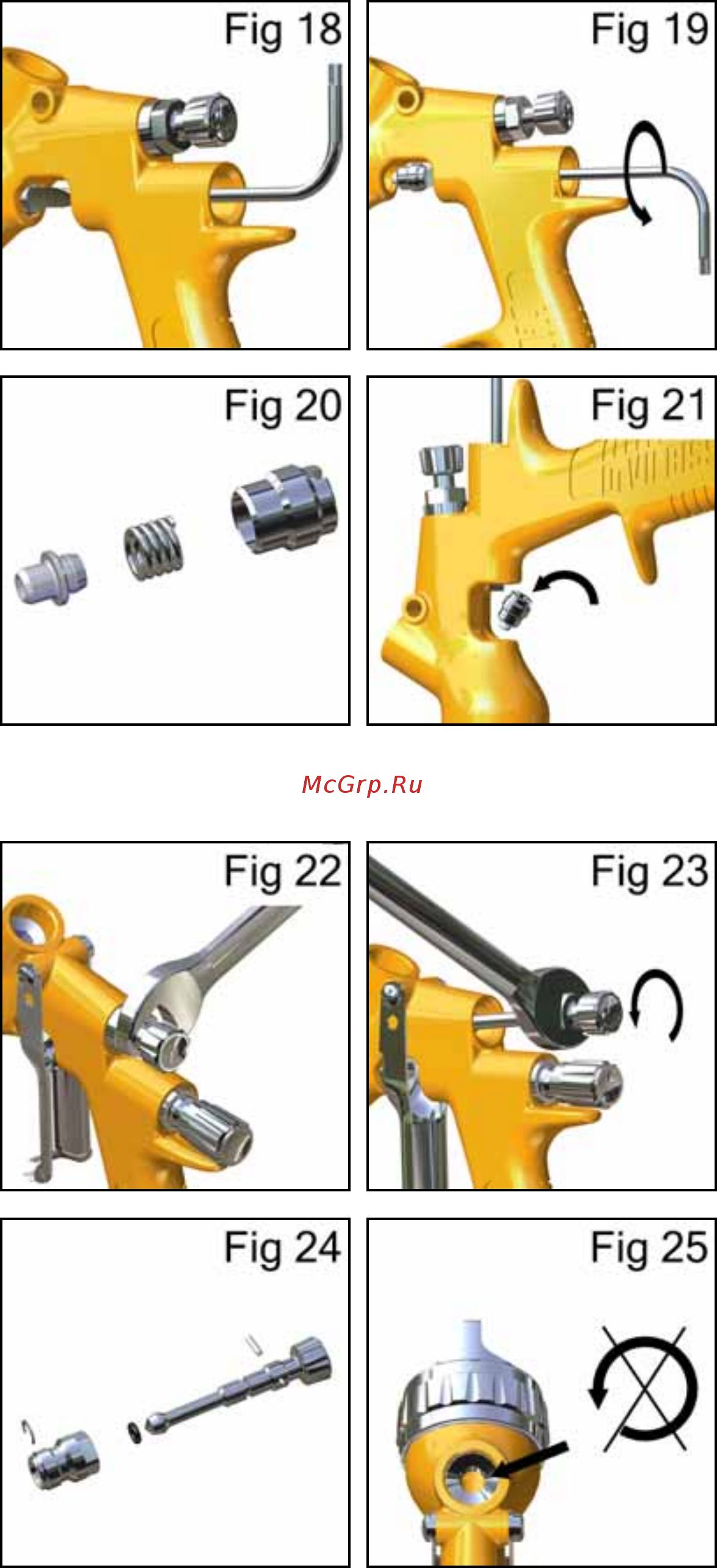

Рис. 20
Рис. 21
Рис. 22
Рис. 23
Рис. 24
Рис. 25
Рис. 18
Рис. 19
