Homa HWE 71 [4/20] Allgemeine sicherheitsbestimmungen

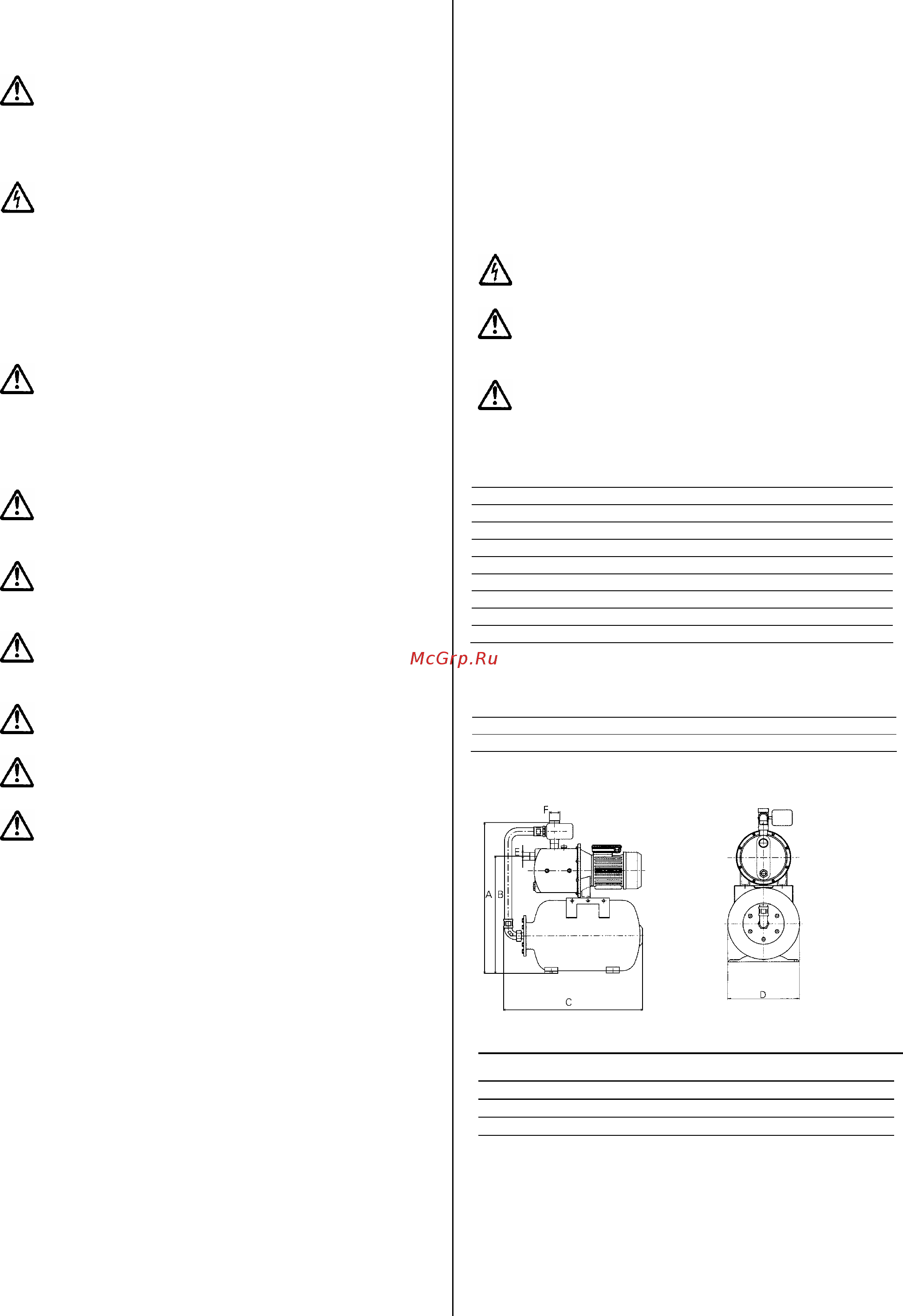

![Homa HWE 71 [4/20] Allgemeine sicherheitsbestimmungen](/views2/1549656/page4/bg4.png)
4
2. Allgemeine Sicherheitsbestimmungen
2.1 Kennzeichnung von Hinweisen in dieser
Bedienungsanleitung
Die in dieser Bedienungsanleitung enthaltenen Sicher-
heitshinweise, deren Nichtbeachtung Gefährdungen für
Personen hervorrufen kann, sind mit einem allgemeinen
Gefahrensymbol, Sicherheitszeichen nach DIN 4844-W 9,
gekennzeichnet.
Bei Warnung vor elektrischer Spannung erfolgt Kenn-
zeichnung mit Sicherheitszeichen nach DIN 4844-W 8.
2.2 Sicherheitshinweise
Neben den nachfolgend aufgeführten allgemeinen Sicher-
heitshinweisen finden Sie in dieser Bedienungsanleitung
weitere Sicherheitshinweise unter den Hauptpunkten.
Hier nicht genannte allgemeine Vorschriften und Normen
behalten ebenfalls ihre Gültigkeit.
Diese Bedienungsanleitung enthält grundlegende
Hinweise, die bei Aufstellung, Betrieb und Wartung zu be-
achten sind. Daher ist diese Bedienungsanleitung unbe-
dingt vor Montage und Inbetriebnahme vom Monteur und
Betreiber zu lesen und muss ständig am Einsatzort der
Maschine/Anlage verfügbar sein.
Personen, die mit dieser Bedienungsanleitung
(Gebrauchsanweisung) nicht vertraut sind, dürfen dieses
Gerät nicht benutzen.
Elektropumpen und Wasserdruckerhöher sollten von
einem technisch versierten Installateur angeschlossen
werden.
Unmittelbar nach Abschluss von Wartungs- bzw. Re-
paraturarbeiten müssen alle Sicherheits- und Schutzeinrich-
tungen wieder angebracht bzw. in Funktion gesetzt werden.
Der Betreiber ist im Arbeitsbereich des Gerätes ge-
genüber Dritten verantwortlich.
Während des Betriebes der Pumpe dürfen sich Perso-
nen nicht im Fördermedium aufhalten.
Wir weisen darauf hin, dass wir nach dem Produkthaf-
tungsgesetz für Schäden, die durch unser Gerät verursacht
werden, wenn die Hinweise und Vorschriften aus dieser
Bedienungsanleitung nicht eingehalten werden, nicht haf-
ten.
Für Zubehörteile gelten die gleichen Bestimmungen.
3. Einsatz und Technische Beschreibung
HOMA-Hauswasserautomaten sind selbstansaugende,
einstufige Kreiselpumpen mit Elektromotor. Der Betrieb der
Pumpe wird automatisch gesteuert (s. unter Punkt 7). Dazu
besitzt er einen 22l-Druckbehälter (60l-Druckbehälter bei
HWE 70-60), der durch einen flexiblen Druckschlauch mit
der Pumpe verbunden ist, sowie einen Druckschalter.
Sie eignen sich zum Fördern von klarem Wasser. Anwen-
dungsbereiche sind z.B. Wasserversorgung von Einfamili-
enhäusern, landwirtschaftlicher und gewerblicher Betrieben,
Beregnung in Gartenbaubetrieben oder in der Landwirt-
schaft.
Die Pumpe ist nicht geeignet für den Einsatz in Förderme-
dien mit abrasiven Schmutz-, Sand-, Schlamm- oder Lehm-
beimengungen. Schmirgelnde oder andere werkstoff-
angreifende Stoffe (z. B. Sand, Schwebstoffe, Blätter usw.)
können die Pumpe zerstören. Um Schäden an Pumpe o.
Steuerung durch Verschmutzungen zu vermeiden, empfeh-
len wir generell den Einsatz eines Vorfilters.
Die Pumpe ist ebenfalls nicht geeignet für den Einsatz in
Fördermedien mit chemischen, ätzenden, leicht brennbaren
oder explosiven Substanzen.
Alle Entnahmestellen (z. B. Waschbecken, Wasserhähne),
die durch Hauswasserautomaten gespeist werden, sind mit
einem Hinweisschild -KEIN TRINKWASSER- zu kenn-
zeichnen.
Die in den Technischen Daten angegebene Spannung
muss der vorhandenen Netzspannung entsprechen.
Die Temperatur der Förderflüssigkeit darf die in den
Technischen Daten angegebene Höchsttemperatur nicht
überschreiten.
Die Pumpen sind spritzwassergeschützt. Sie dürfen
nur trocken aufgestellt, niemals aber untergetaucht betrie-
ben werden.
3.1 Technische Daten
Spannung 230 V / 1 Ph / 50 Hz
Drehzahl 2900 U/min
Isolationsklasse F
Schutzart IP 44
Netzabsicherung min. 16 A
Suction pipe dia. min. ¾“
Discharge pipe dia. min. ½“
Vordruck max. 2 bar
Kabellänge 2,0 m
Pumpenspezifische Angaben sind dem Typenschild zu
entnehmen.
3.2 Betriebsbedingungen
Max. Fördertemperatur 35°C
Betriebsart Aussetzbetrieb
3.3 Baumaße (in mm)
Typ A B C D E F
HWE 55 560 450 530 270 R1"IG R1"IG
HWE 71 573 437 530 270 R1"IG R1"IG
HWE 70-60 695 565 748 380 R1"IG R1"IG
HWE 76 E 573 437 530 270 R1"IG R1"IG
4. Garantie
Garantieleistungen auf die in dieser Anleitung beschriebe-
nen Pumpen setzen die Beachtung und Einhaltung aller in
der Anleitung enthaltenen Hinweise voraus, insbesondere
bezüglich des Einsatzes, der Installation und des Betriebes.
