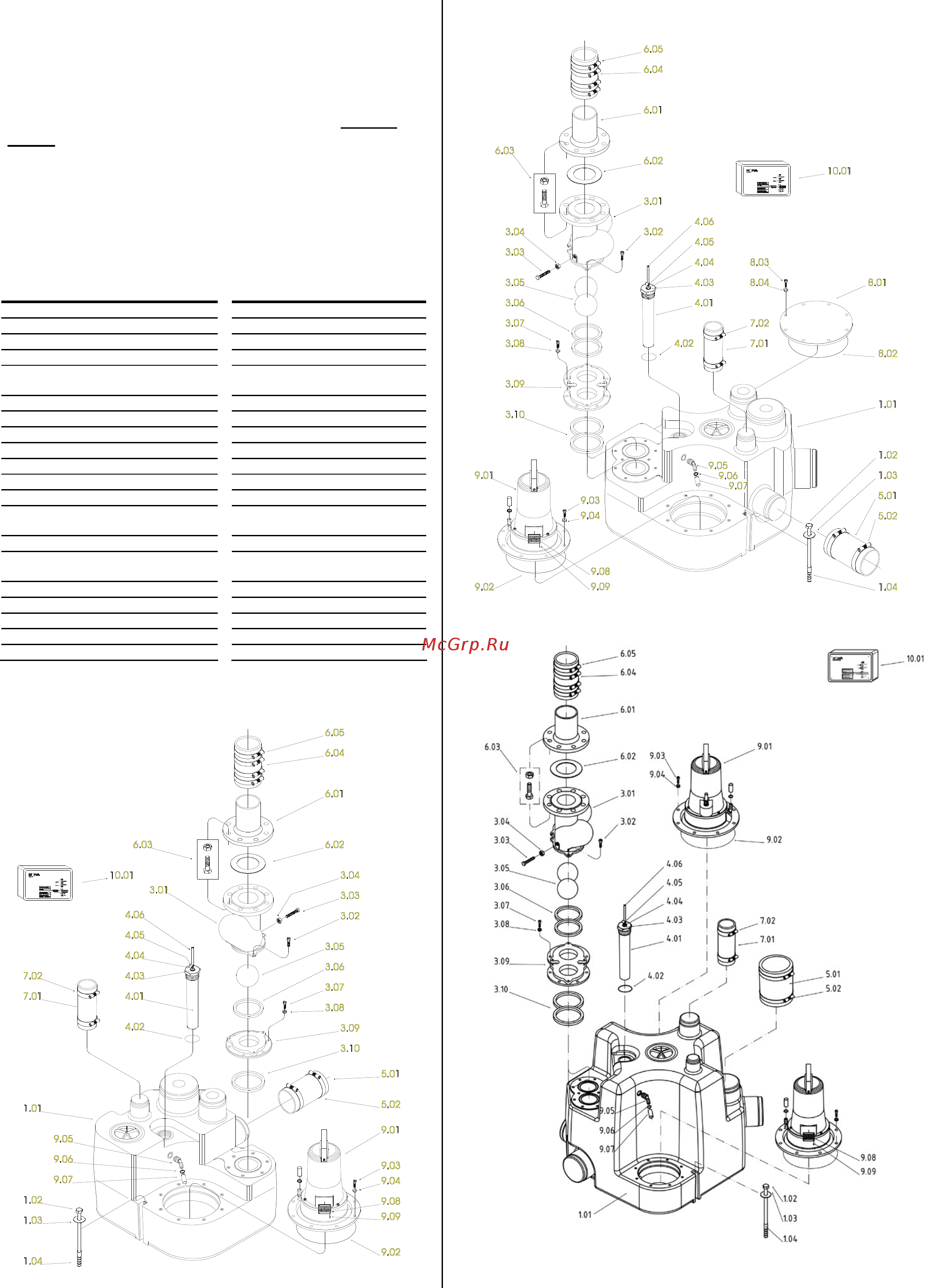

14. Запасные части и чертежи
14.1. Список запасных частей для резервуара-
сборника
ВНИМАНИЕ: В следующем списке перечислены
запасные части, которые пригодны только для одной
определённой модели насоса. Поэтому при каждом
заказе необходимо указывать:
- Модель насоса
- Год выпуска (см. заводскую табличку)
- Номер на чертеже (xx : Найти точный номер
детали на чертеже и указать в бланке заказа
(см. таблицу)
- Название детали (см. таблицу)
- Количество заказываемых деталей
№ Название № Название
1.01 Резервуар-сборник 4.06 Пластмассовый шланг
1.02 Шестигранный винт 5.01 Брезентовый шланг
1.03 U-Шайба 5.02 Хомут
1.04 Дюбель 6.01 Фланцевый штуцер
3.01 Корпус обратного
клапана
6.02 Фланцевая прокладка
3.02 Циллиндрический винт 6.03 Шестигранный винт
3.03 Шестигранный винт 6.04 Брезентовый шланг
3.04 Герметизирующая гайка 6.05 Хомут
3.05 Шар обратного клапана 7.01 Брезентовый шланг
3.06 Кольцевая прокладка 7.02 Хомут
3.07 Циллиндрический винт 9.01 Погружной насос
3.08 U-Шайба 9.02 O-Кольцо
3.09 Основная прокладка 9.03 Циллиндрический
винт
3.10 Кольцевая прокладка 9.04 U-Шайба
4.01 Гидрометрическая
трубка
9.05 Насадка для шланга
4.02 O-Кольцо 9.06 Хомут
4.03 Кольцевая прокладка 9.07 Брезентовый шланг
4.04 Винтовые штуцеры 10.01 Блок управления
4.05 Хомут
Sanistar однонасосная установка
Sanistar двухнасосная установка
Sanistar PLUS двухнасосная установка
