Homa Sanistar C 106W [14/16] Список запасных частей для насоса
![Homa Sanistar 110 W [14/16] Список запасных частей для насоса](/views2/1549850/page14/bge.png)
14.3. Список запасных частей для насоса
ВНИМАНИЕ
: В следующем списке перечислены
запасные части, которые пригодны только для
одной определённой модели насоса. Поэтому при
каждом заказе
необходимо указывать:
- Модель насоса
- Год выпуска (см. заводскую табличку)
- Номер на чертеже (xx : Найти точный номер
детали на чертеже и указать в бланке заказа
(см. таблицу)
- Название детали (см. таблицу)
- Количество заказываемых деталей
№. Название
163 Напорная крышка
230 Рабочее колесо
320.01 Шариковый подшипник
320.02 Шариковый подшипник
411.xx Герметизирующее кольцо
412.xx O- Кольцо
420.xx Прокладка вала
504 Промежуточное кольцо
550.xx Опорное кольцо / Конусное кольцо
552 Зажимное кольцо
576 Ручка
731 Шланговая насадка
811 Корпус эл. двигателя
814 Стартер с обмоткой
819 Вал с ротором
824 Электрокабель
826.01 Кабельный вход
839.10 Изолированный кабельный наконечник
903 Винт крышки
914.xx Циллиндрический винт
922 Шестигранная гайка
930.xx Зубчатое колесо
932.xx Подстроховочное кольцо
940 Призматическая шпонка
950 Компенсационная прокладка
990.xx Моторное масло

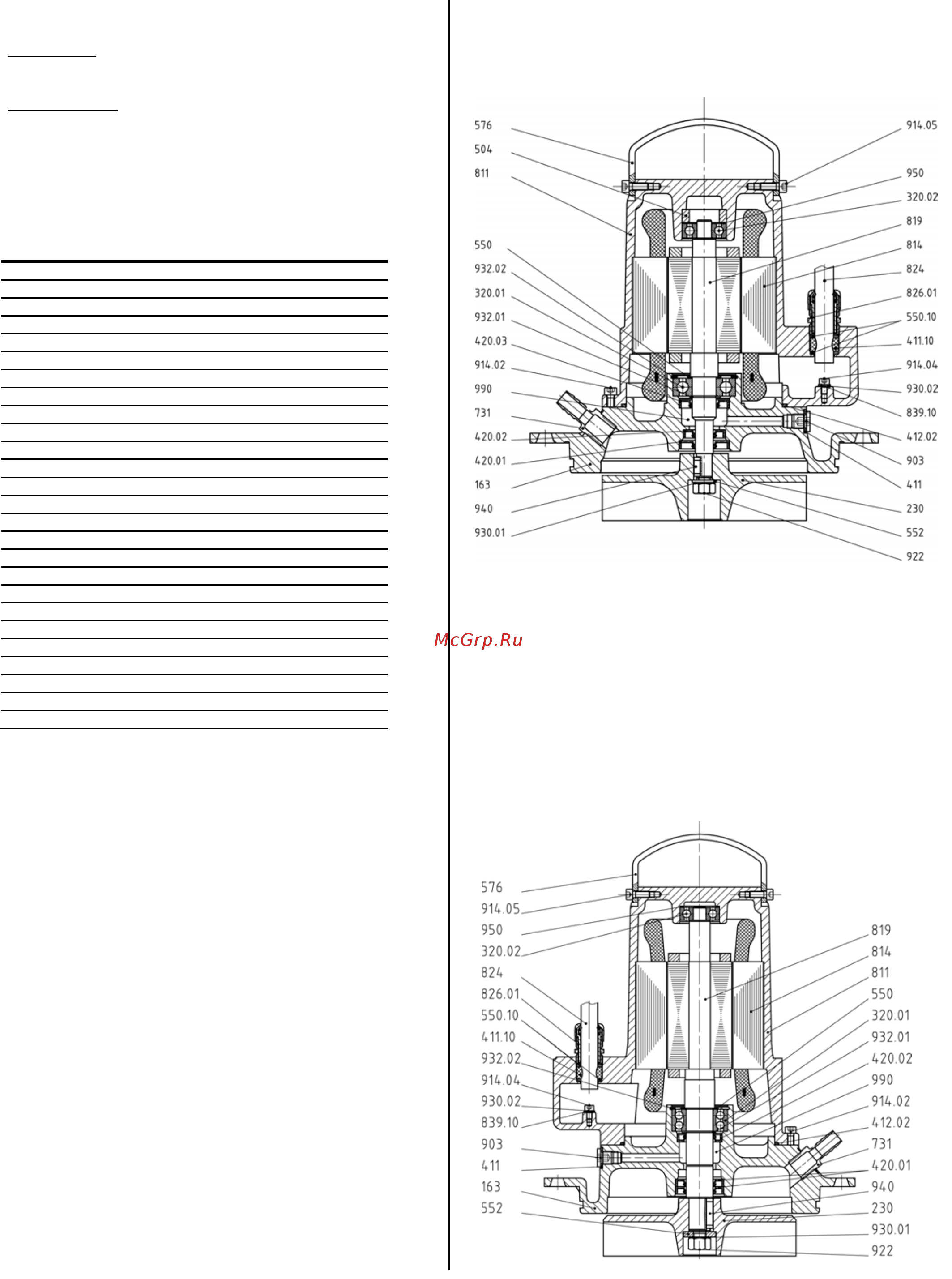

14.4. Чертежи запасный частей для насоса
Sanistar 110 W / D
Sanistar 210 W / D
Sanistar 120 W / D
Sanistar 130 D
Sanistar 220 W / D
Sanistar 230 D
Sanistar PLUS 320 W / D – Sanistar PLUS 620 W / D
Sanistar PLUS 325 D – Sanistar PLUS 625 D
Sanistar PLUS 330 W / D – Sanistar PLUS 630 W / D
Sanistar PLUS 335 D – Sanistar PLUS 635 D
