Homa Sanistar C 106W [9/16] Примеры установки
![Homa Sanistar PLUS 635 D [9/16] Примеры установки](/views2/1549850/page9/bg9.png)
9

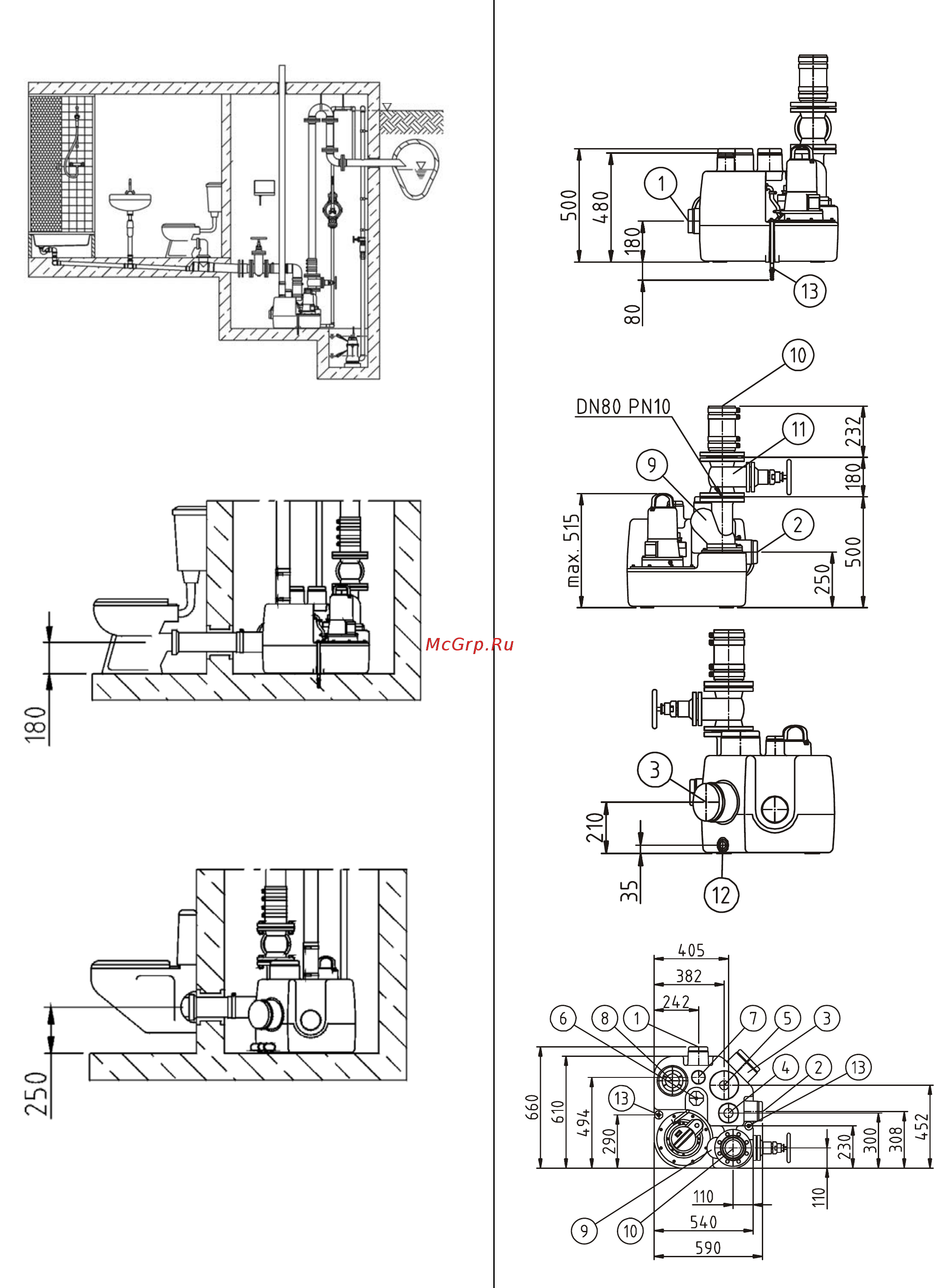

12. Примеры установки
Прямое подключение к унитазу по Евростандарту
(Высота впускного патрубка 180 мм)
Прямое подключение к подвесному унитазу
(Высота впускного патрубка 250 мм)
13. Размеры для монтажа
Sanistar однонасосная установка
Уровень воды
в
канале
