Трехфазные ИБП L900II 3/3

Output

groun

Output

Bypass

A B C

Main power

A B C

N row

A B C

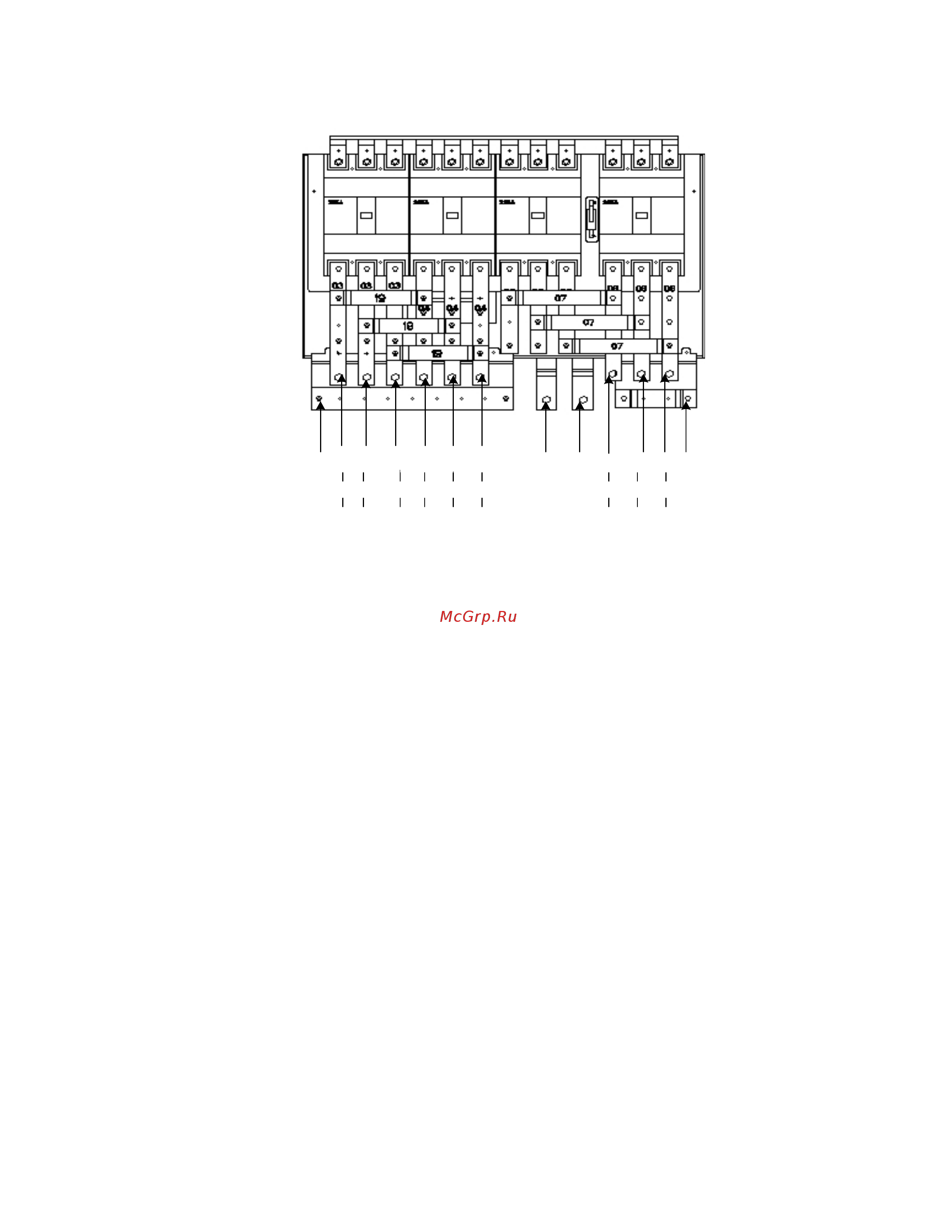

Рисунок 2.12. Расположение контактных выводов ИБП 80 кВА − 120кВА

4. Определитесь с типом подключения входа. Выберите один из следующих вариантов подключения

входных кабелей, в зависимости от типа установки:

1) Совместное подключение входов.

Если для входа выпрямителя и входа байпаса используется один и тот же источник питания,

необходимо подключить кабели питания переменного тока к входным клеммам выпрямителя ИБП

(Main power input A-B-C, Input N).

В вашем ИБП уже установлены перемычки соответствующего сечения между входом выпрямителя

и входом байпаса, соединяющие фазу А выпрямителя с фазой А байпаса, фазу В выпрямителя с

фазой В байпаса, фазу С выпрямителя с фазой С байпаса.

Проверьте правильность чередования фаз.

2) Отдельное подключение байпаса.

Если вход выпрямителя и вход байпаса подключаются к разным источникам электропитания,

подключите одну группу силовых кабелей к входным клеммам выпрямителя (Main power input A-B-C),

а другую – к входным клеммам байпаса (Bypass A-B-C).

Удалите перемычки между входом выпрямителя и входом байпаса.

Проверьте правильность чередования фаз.

5. Подключение к выходу системы:

Подключите выходные кабели системы между выходными клеммами ИБП (Output A-B-C-N) и

нагрузкой. Если нагрузка еще не готова к подаче питания, необходимо тщательно и правильно

заизолировать концы кабелей выхода системы.

6. Подключение внешней батареи.

С помощью кабелей соедините клеммы батареи «+», «-» и N на ИБП и выключатель батареи.

Обратите особое внимание на соблюдение полярности подключения. Более подробно о

подключении батарей читайте в разделе 2.5 настоящего руководства.

7. Поставьте на место защитную панель.
