Трехфазные ИБП L900II 3/3
16
2.5 Подключение батарей
2.5.1 Подключение батарей к ИБП с длительным временем резервирования.
ВНИМАНИЕ! Напряжение на собранной группе батарей может превышать 500В постоянного тока и
является опасным для жизни. Работы по монтажу аккумуляторных батарей могут осуществляться
только персоналом, прошедшим необходимую подготовку и имеющим опыт монтажных работ
подобного оборудования.
Батарейный модуль вашего ИБП состоит из нескольких батарей, которые соединяются последовательно
для обеспечения номинального входного напряжения постоянного тока для инвертора ИБП.
Время работы резервной батареи (продолжительность подачи питания в нагрузку при аварии основного
источника питания) ограничивается емкостью батарей, поэтому иногда требуется соединять несколько
групп (линеек) батарей параллельно.

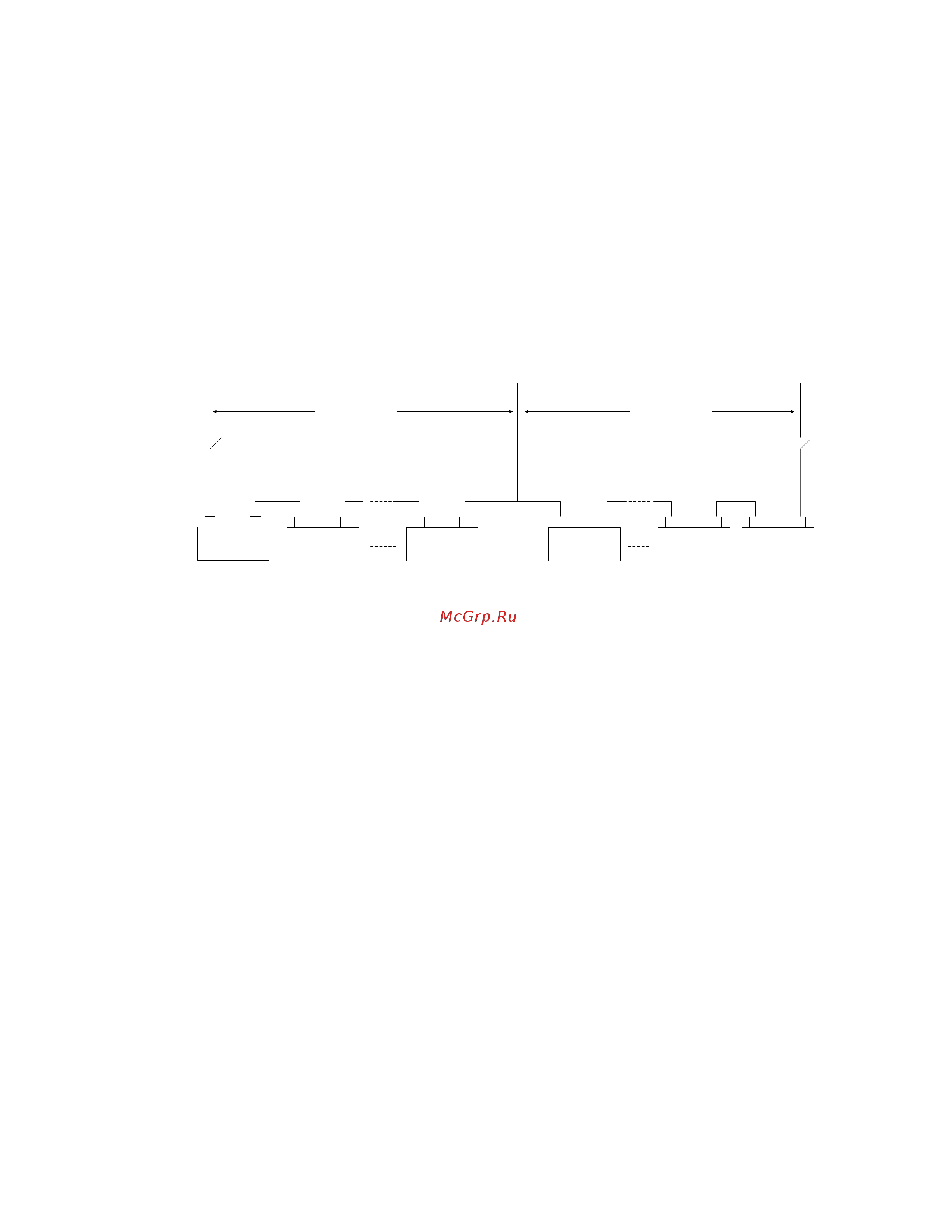

Для данной серии ИБП последовательная схема подключения батарей показана на рисунке 2.13.
battery
+ -
battery
+ -
battery
+ -
battery
+ -
battery
+ -
battery
+ -
+
N
-
16-20 pieces 16-20 pieces
Рисунок 2.13. Схема подключения батареи
Батареи в группе между внешним положительным полюсом и точкой N называются положительной группой
батарей, а батареи между внешним отрицательным полюсом и точкой N называются отрицательной
группой батарей.
Таким образом, общая батарейная группа (линейка) состоит из положительной и отрицательной группы
батарей. Общее количество батарей может быть от 32 до 40 (четное число). Количество батарей в
положительной и отрицательной группе должно быть одинаковым.
Соберите общую группу батарей в шкафу или на стеллаже в соответствии со схемой, изображенной на
рисунке 2.13
Определитесь со средней точкой (точка N) вашей группы батарей.
Общая батарейная группа подключается к ИБП тремя проводами. Отрицательная клемма общей группы
батарей подключается на клемму «-» ИБП, средняя точка (точка N) подключается на клемму N батарейного
клемника ИБП, положительная клемма общей группы батарей подключается на клемму «+» ИБП.
Внимание. В цепи между общей группой батарей и ИБП обязательно устанавливается автоматический
выключатель либо плавкие вставки. Выбор номинала автоматического выключателя, как и выбор сечения
батарейных проводов, осуществляется на основании правил и рекомендаций местных контролирующих
органов. Для выбора используйте данные таблицы максимальных значений токов, приведенных в таблице
2.1
После того, как подключение проведено, следует еще раз проверить соблюдена ли полярность
подключения, а также удостовериться, что напряжение положительной и отрицательной группы батарей
приблизительно равно.
