Трехфазные ИБП L900II 3/3

2.5.2 Установка и подключение встраиваемых батарей.

Для ИБП L900II 3/3 мощностью от 10 кВА до 30 кВА включительно доступна установка 32 или 64 батарей

емкостью 7 Ач или 9 Ач, встраиваемых внутрь корпуса ИБП. Батареи располагаются в батарейных модулях

по 16 шт. в каждом модуле, соответственно при установке 32 шт. аккумуляторных батарей используется два

батарейных модуля, а при установке 64 шт. аккумуляторных батарей используется четыре батарейных

модуля (смотри рисунок 2.14.).

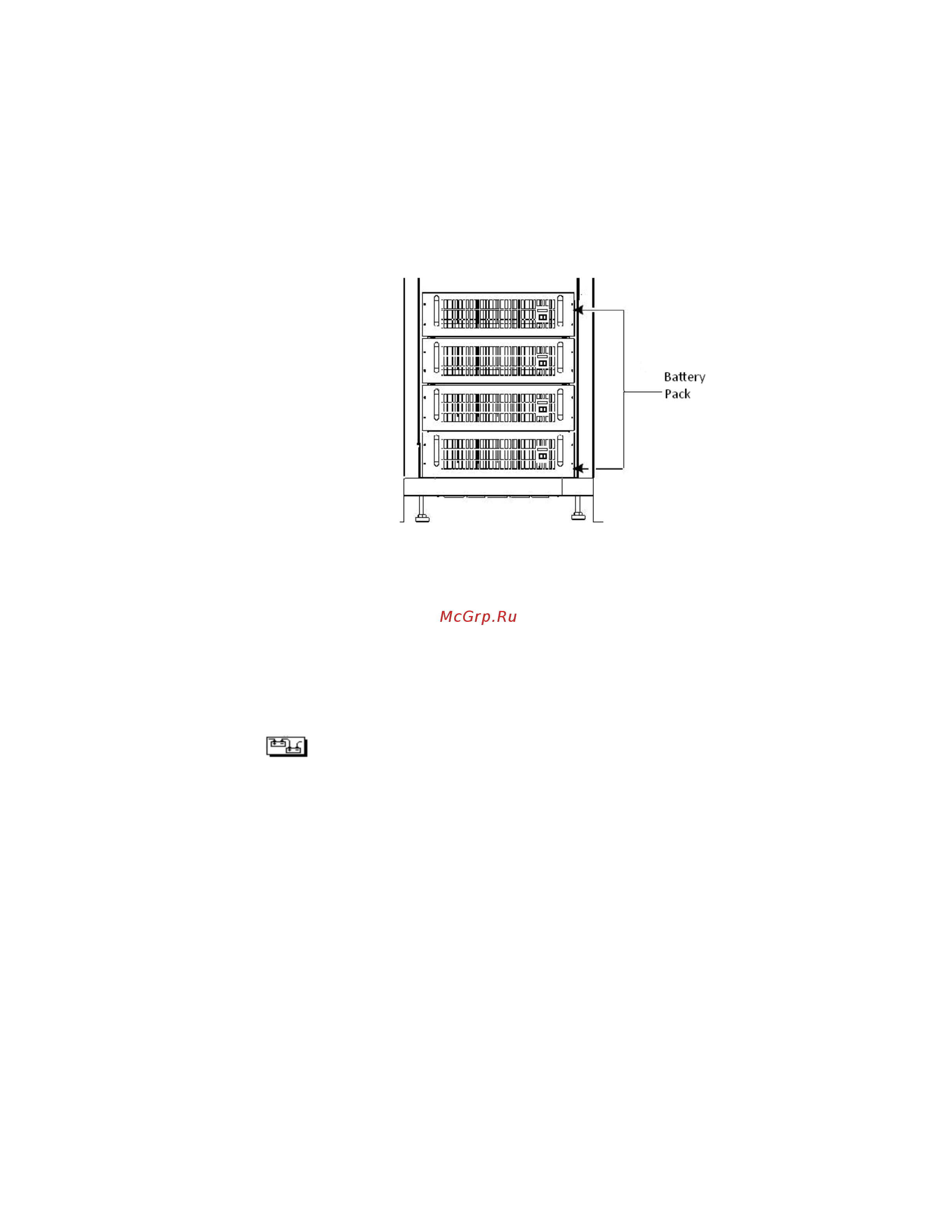

Рисунок 2.14. Батарейные модули

Внимание!

Ваш ИБП прошел предпродажную подготовку в сервисном центре, все необходимые настройки

выполнены техническим персоналом сервисного центра. Однако во избежание риска выхода ИБП

из строя перед началом установки встраиваемых аккумуляторных батарей необходимо

1. Проверить механическую уставку количества батарей (смотри Приложение 3 настоящего руководства)

2. Подать на вход выпрямителя и вход статического байпаса ИБП внешнее питание, включить

автоматический выключатель статического байпаса и проверить настройки аккумуляторных батарей,

нажав на иконку . Количество батарей, количество групп батарей, а также емкость АКБ должны

совпадать с фактически используемыми. Если обнаружены несовпадения, нужно внести изменения в

настройки (пункт 3.7.9 настоящего руководства описание подменю “CHG CONF”)

3. Включить автоматический выключатель входа, подождите, когда автоматически включится зарядное

устройство ИБП или включите его самостоятельно (включение зарядного устройства отображается на

мнемосхеме), убедитесь, что напряжение заряда аккумуляторных батарей находиться в допустимых

пределах.

Порядок установки встраиваемых батарей следующий:

1) Снимите заднюю панель ИБП.

2) Открутите четыре крепежных винта и извлеките батарейный модуль из ниши.

3) Снимите крышку с батарейного модуля.

4) Поместите шестнадцать аккумуляторов в батарейный модуль, как показано на рисунке 2.15

5) Соедините аккумуляторные батареи перемычками (входят в комплект поставки), как показано на рисунке

2.15.
