TASCAM VL-S5
31
TASCAM VL-S5
31

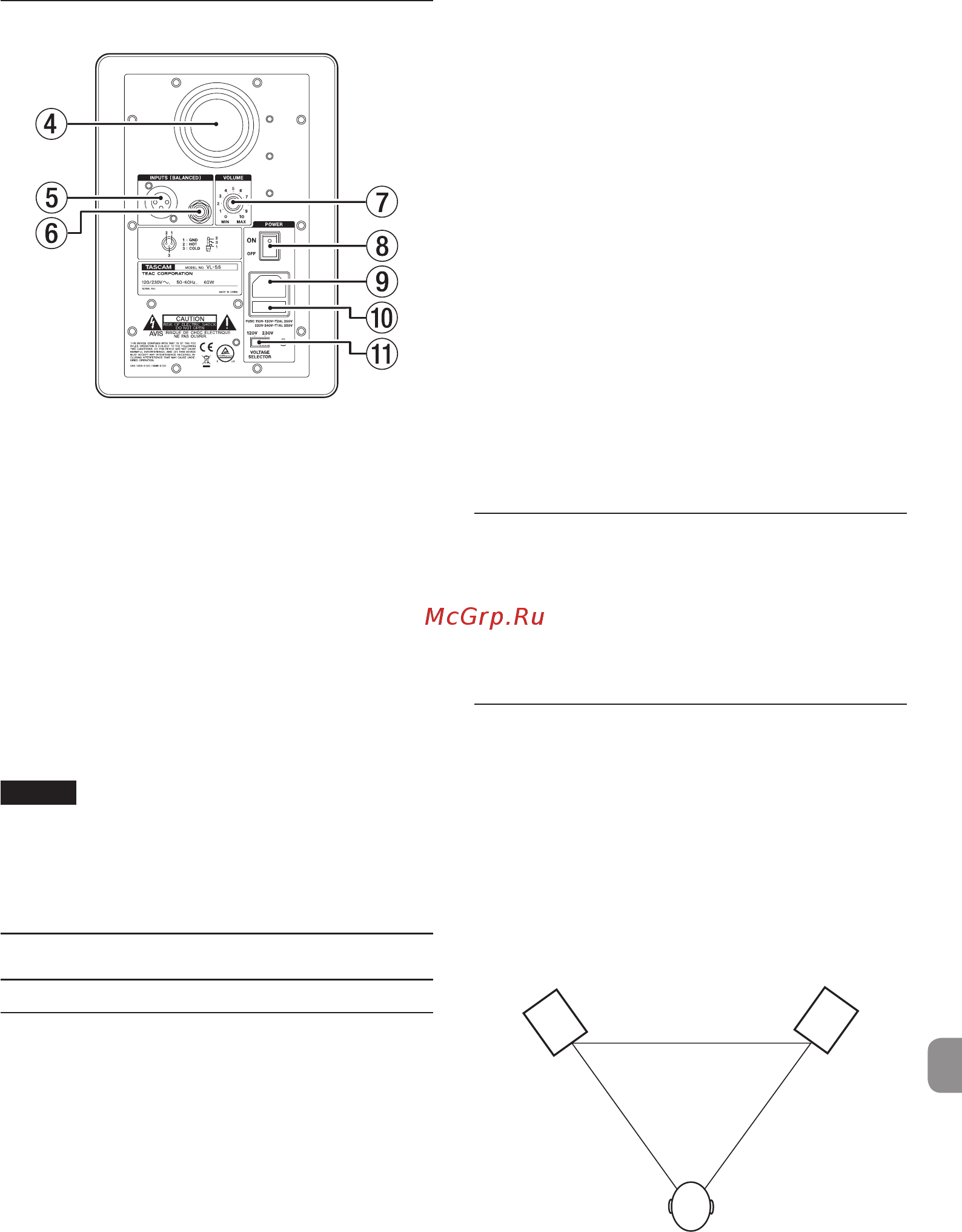

Pannello posteriore
4 Porta di ventilazione
5 Presa di ingresso XLR
6 Presa di ingresso TRS
7 Manopola VOLUME
8 Interruttore POWER
9 Connettore AC IN
0 Porta fusibile
Questa unità è dotata di un fusibile.
Se l’unità non funziona, scollegare l’alimenta-
zione dalla presa di corrente e quindi contattare il
supporto clienti TASCAM (vedere a pagina 2).
q Interruttore VOLTAGE SELECTOR
Commuta la tensione da 230 V a 120 V.
NOTA
•
Il selettore di tensione è disponibile solo sulle
unità per mercati specifici.
•
In Nord America, utilizzare solo l’alimentazione
a 120V.
Preparativi
Precauzioni prima di effettuare i colle-
gamenti
•
All’apertura dalla scatola di un diffusore, non
tenerlo per il tweeter o il woofer.
•
Collegare i cavi di segnale e i cavi di
alimentazione in modo che non si impiglino da
qualche parte.
•
Prima di accendere l’amplificatore incorporato,
portare il volume di ingresso al minimo. Se
si ruota al massimo durante l’immissione
di un segnale forte, l’altoparlante potrebbe
danneggiarsi.
•
Non ascoltare ad alto volume a lungo. Ciò
potrebbe danneggiare l’udito.
•
Questo sistema di altoparlanti è stato schermato
magneticamente, ma quando viene utilizzato
con alcuni tipi di televisori e monitor, l’immagine
sullo schermo potrebbe venire deformata.
•
Prima di determinare la posizione finale, provare
diverse installazioni e posizioni.
•
Utilizzare solo cavi di alimentazione, prese di
corrente, cavi e connettori audio privi di difetti.
•
Impostare l’interruttore di accensione su OFF
prima di collegare il cavo di alimentazione.
•
Non immettere in ingresso segnali diversi da
quelli audio.
•
Prima di collegare un segnale audio a questa
unità, verificare che il livello del segnale di
ingresso sia al minimo e che l’interruttore di
alimentazione dell’amplificatore di potenza
interno sia su OFF.
•
Usare sempre la corretta polarità.
Collegamenti
1. Impostare l’interruttore POWER su OFF.
2. Collegare il cavo di alimentazione in dotazione al
diffusore e poi all’alimentazione.
3. Mandare un segnale audio a una presa di
ingresso (XLR o TRS).
Installazione
L’installazione corretta dei diffusori è estremamente
importante. Il volume delle basse frequenze sembrerà
cambiare in base alla posizione in cui vengono
installati gli altoparlanti. Provare diverse posizioni per
trovare quella migliore e per massimizzare l’efficienza
dei diffusori.
•
Per una configurazione stereo, posizionare
i diffusori in modo da formare un triangolo
equilatero con la posizione di ascolto al vertice.
SINISTRA DESTRA
