Размеры проводов для клемм управления см. в 5.10.3
Заземление экранированных/защищенных кабелей
управления.
130BT340.10

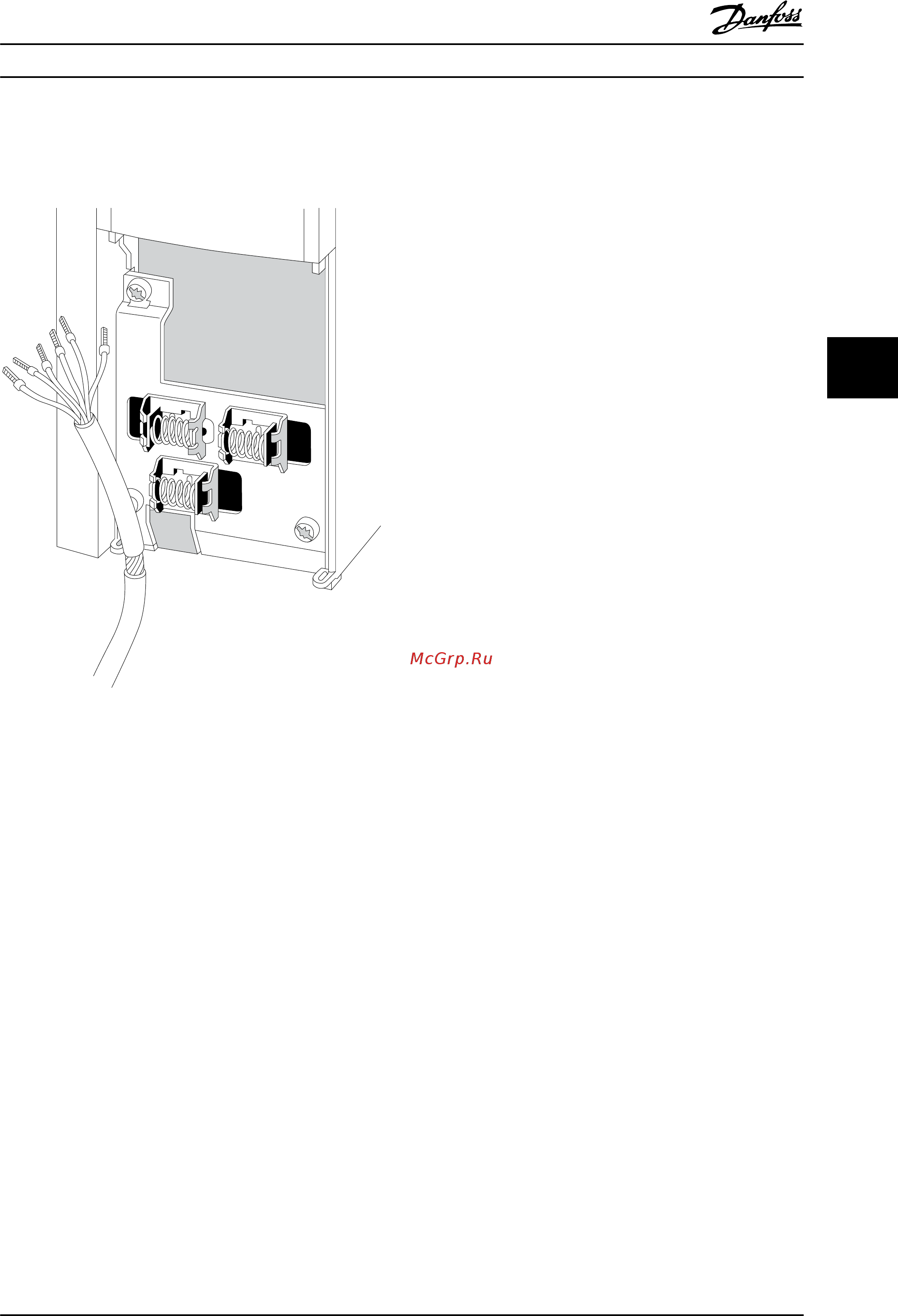

Рисунок 5.54 Экранированный кабель управления
Монтаж
Руководство по проектированию VLT
®
AQUA Drive FC 202
MG20Z150 - VLT
®
является зарегистрированным товарным знаком компании Danfoss 123
5 5
