2.8.6 Преобразование обратной связи
В некоторых областях применений может оказаться
полезным преобразование сигнала обратной связи.
Один из примеров — использование сигнала давления
для формирования сигнала обратной связи по расходу.
Поскольку квадратный корень из давления
пропорционален расходу, то квадратный корень из
сигнала давления дает величину, пропорциональную
расходу. Пример см. на Рисунок 2.14.

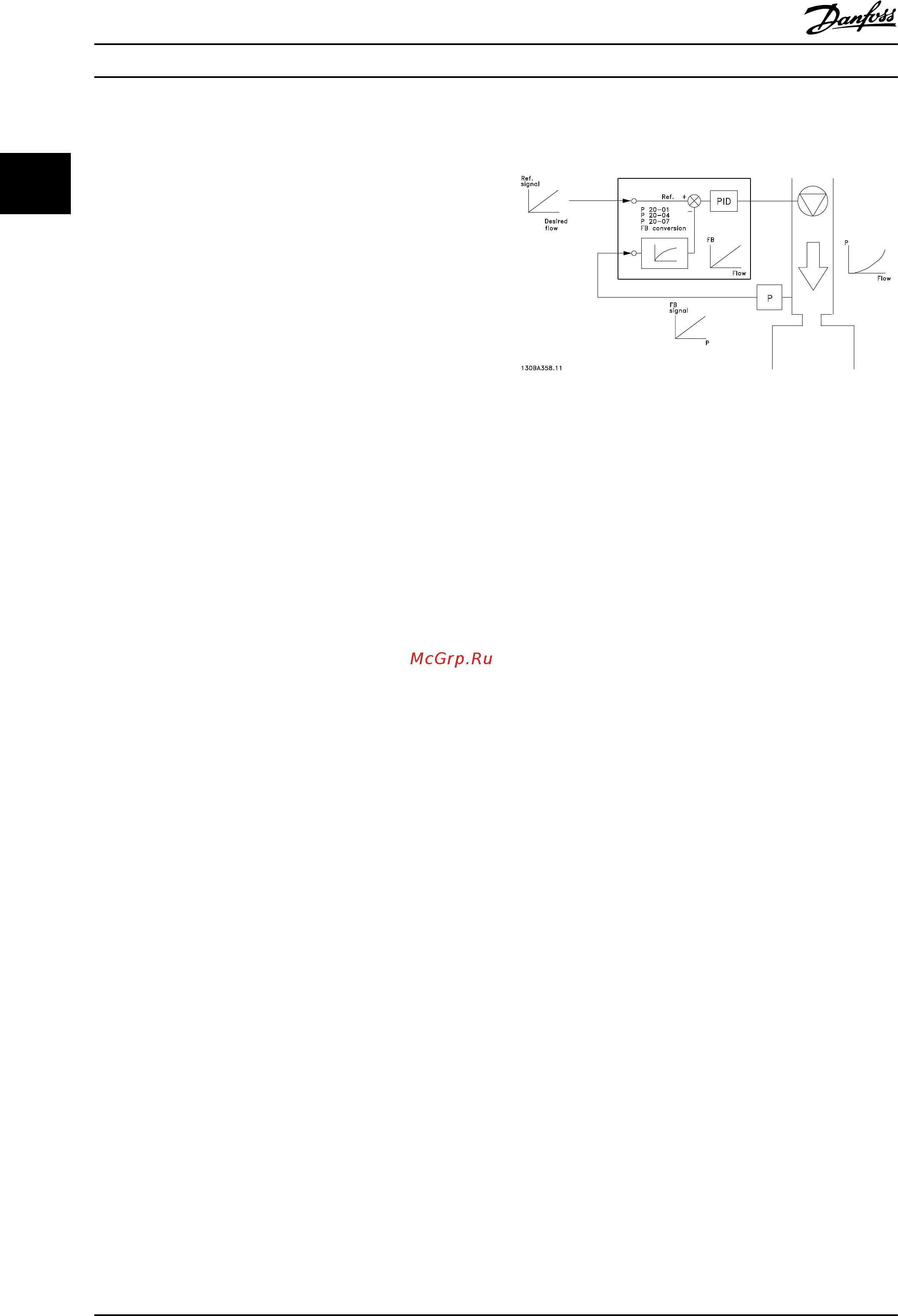

Рисунок 2.14 Преобразование обратной связи
Введение
Руководство по проектированию VLT
®
AQUA Drive FC 202
28 MG20Z150 - VLT
®
является зарегистрированным товарным знаком компании Danfoss
