2.8.5 Формирование обратной связи

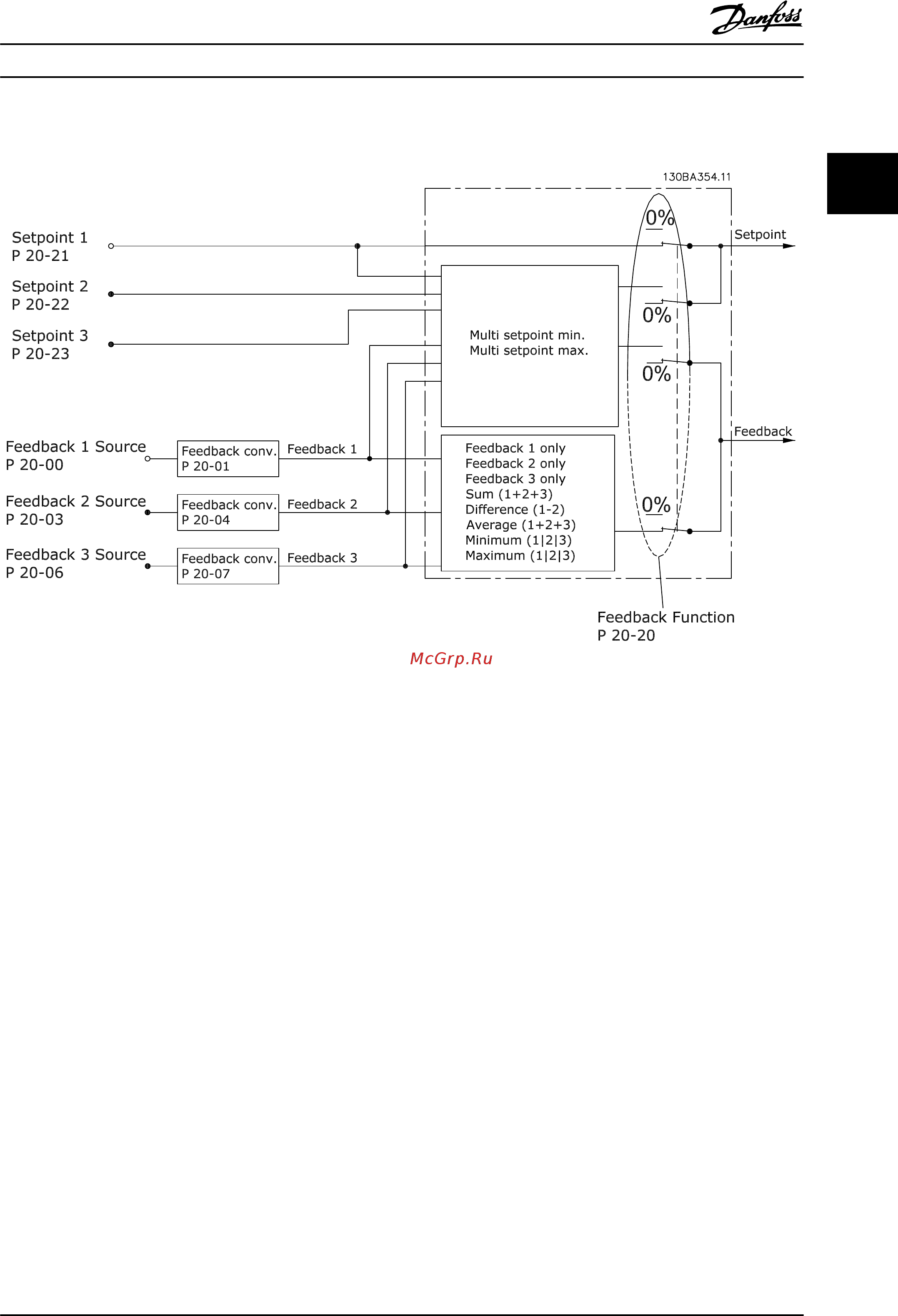

Рисунок 2.13 Блок-схема обработки сигнала обратной связи
Функцию формирования сигнала обратной связи можно конфигурировать таким образом, чтобы она действовала с
приложениями, требующими усовершенствованного регулирования, например с несколькими уставками и
несколькими типами обратной связи. Обычно используются три типа управления:
Одна зона, одна уставка
Эта конфигурация является базовой. Уставка 1 прибавляется к любому другому заданию (если оно имеется, см.
«Формирование задания»), и сигнал обратной связи выбирается с помощью параметра 20-20 Функция обратной связи.
Несколько зон, одна уставка
При этой конфигурации используется два или три датчика обратной связи, но только одна уставка. Сигналы обратной
связи могут складываться, вычитаться (только сигналы обратной связи 1 и 2) или усредняться. Кроме того, может
использоваться максимальное или минимальное значение. В этой конфигурации используется только уставка 1.
Если выбрано значение [5] Минимум нескольких уставок, то скоростью преобразователя частоты управляет пара
«уставка/сигнал обратной связи» с наибольшей разностью. [6] Максимум нескольких уставок стремится поддерживать
все зоны на уровне соответствующих уставок или ниже, а [5] Минимум нескольких уставок — на уровне
соответствующих уставок или выше.
Пример:
В регуляторе с двумя зонами и двумя уставками уставка зоны 1 равна 15 бар, а сигнал обратной связи эквивалентен
5,5 бар. Уставка зоны 2 равна 4,4 бар, а сигнал обратной связи эквивалентен 4,6 бар. Если выбрано значение [6]
Максимум нескольких уставок, на ПИД-регуляторе устанавливаются уставка и сигнал обратной связи зоны 1,
поскольку она имеет меньшую разность (сигнал обратной связи больше уставки, т. е. разность отрицательная). Если
выбрано значение [5] Минимум нескольких уставок, на ПИД-регуляторе устанавливаются уставка и сигнал обратной
связи зоны 2, поскольку она имеет большую разность (сигнал обратной связи меньше уставки, т. е. разность
положительная).
Введение
Руководство по проектированию VLT
®
AQUA Drive FC 202
MG20Z150 - VLT
®
является зарегистрированным товарным знаком компании Danfoss 27
2 2
